Если это условие не выполняется, нужно выбрать другую рабочую точку. Для выЗраиной рабочей точки определяют ток базы /во. и по вход-нда характистике, снятой для Uk == Uo определяют напряжение смещения на базе транзистора £/g jg (рис. IX.13).

Мощность, отдаваемая в нагрузку, определяется по формуле

Сопротивление нагрузки а цели коллектора определяют по наклону динамической характеристики

к.накс K.uira

Коэффициент трансформации выходного трансформатора

/ -

где Ян - сопротивление нагрузки, подключаемое ко вторичной обмотке выходюго трансформатора.

Сопротивления резисторов Rq,. /5, и Ri определяют из условий ста-({лнзацин режима (см. dp. А95),

Для определения мощности, которую должен отдавать предыдущий каскад, из посгроения на рнс. IX.12 находят амплитуду токабазы /бщ, а по входной характеристике - амплитуду иапряжения на базе Uem-

Необходимая мощность предыдущего каскада

Входное сопротивление выходного каскада R

Пример. Рассчитать выходной каскад на транзисторе типа П14А. Напряжение источника питания 9 в. Мощность в нагруз1К 25 мвт. Сопротивление нагрузки 6 ан. К. п. д. выходного трансформатора 0,6.

Определяем Ra. => ~ J 0,6 = 610 ом; =г (0,2- 0,3) . (1 - 0,6)Х

Хб10 .65о. Пусть /.= 15 0. tg-.-gg-L =5. фж79 .

По рис. IX.12 находим

к. акс = 14 в; . = 1,2 в; = 32 ла; = 5,5 ла.

(14-1,2)(32-5,5),



По рнс. IX.13 определяем U =j 0,37 в; Um 0,12 /бщ = 0,6 ма.

Яъ=-Щ- = < 2 ол = 200 ом. Режим транзистора: 0= кО бо =0,8 ма.

Для повышения экономичности однотактных выходных каскадов применяют режим плавающей рабочей точки. Схема каскада, работающего в таком режиме, приведена на рис. IX,11, 6. Ток коллектора транзистора выбирается равным 2,0-2,5 ма. Напряжение сигнала с коллектора выпрямляется д)юдом; полученное отпираюшее напряжение смещения транзистора подается на базу, образуя положительнучо обратную связь i о постоянному напряжению. Постоянная времени цепи дополнительного смещения выбирается таким образом, чтобы смещение успевало следить за огибающей сигнала. Сопротиатенне резистора подбирается по минимуму искажении сигнала. Нагрузкой каскада может быть электромагнитный капсюль ДЭМШ.

g 5. ТРАНСФОРМАГОРНЫЕ ДВУХТАКТНЫЕ ВЫХОДНЫЕ КАСКАДЫ

Двухтактные каскады по сравнению с однотактнычи имеют следующие преимущества: 1) уменьшаются частотные и нелинейные искажении в выходном трансформаторе, так как отсутствует постоянное подмагни-чивание; 2) уменьшаются искажения вследствие взаимной компенсации четных гармоник магнитного потока в выходном трансформаторе, что особенно заметно в усилителях на триодах; 3) уменьшается чувствительность к пульсациям питающих напряжений; 4) через источник питания не проходит ток основной частоты, поэтому увеличивается устойчивость усилителя.

Трансформаторные двухтактные выходные каскады ка алектроиных лампах. Схемы двухтактных выходных каскадов на электронных лампах приведены на рис. IX.14. Схема с согласующим трансформатором на входа (рис. IX.14, а) применяется в тех случаях, когда выходной каскад работает с сеточными токами (режимы АВа и Bg). Резистср в цепн экранирующих сеток яеобходамо включать, когда напряжение на экранирующей сетке должно быть меньше, чем на анодах ламп. При включении этого резистора следует соединить экранирующие сетки с катодами через конденсатор с емкостью порядка 10 мкф. В схеме на рис. IX.14, в нити накала ламп питаются переменным током от понижающего трансформатора Тр2 со средней точкой во вторичной обмотке.

Конденсаторы С и резисторы R в схемах на рис. IX.14, а и б предназначены для компенсации изменений величины анодной нагрузки на разных частотах. Такая компенсация необходима для выравнивания частотной характеристики каскада. В каскадах, выполненных на триодах, эти элементы .чюжно не включать. Резистор R в схеме иа рис 1л.14, а включен Д.ПЯ выравниваннн частотной характеристики.

Типовые режимы ;шухта1сгных выходных каскадов на эпектронных лампах приведены о табл. 1Х.З. Для напряжений источника анодного питания, отличающихся от табличных, необходамо производить расчет режима.



Расчет режима А двухтактного выходного каскада. Вначале рассчитывается одно плечо схемы, так же как и для однотактиого каскада. Затем учитываются особенности двухтактной схемы:

1) отдаваемая мощность удваивается;

2) ток, потребляемый от анодного источника, удваивается;

3) сопротивление анодной нагрузки между анодами

4) общнй козффншлент гармоник кг = уз (при полной симметрии);

5) в схеме с автоматическим смещением сопротивление в катодной цели уменьшается вдвое.

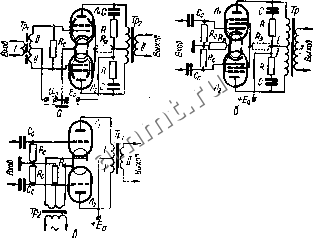

Рус. IX. и.Схемы двухтактных выходных каскадов на электронных лампах.

Расчет реж им а двухтактного выходного каскада в илассе АВ. 1. Напряжение смешения на управляющей сетке определяется путем построения (рис. IX.15).

2. По анодаым характеристикам для выбранных Uao и (/э определяется анодный ток покоя /ао>

3. Максимальная амплитуда переменного напряжения на управляющей сетке

4. Строится динамическая характеристика суммарного тока. Для пентодов и лучевых тетродов она проходит через точку статической характеристики для Ua = О, Где последняя переходит в пологий участок (точка А на рнс. IX.16). Второй точкой, через которую проходит динамическая характеристика суммарного тока, является точка В на оси fa-

5. Мощность, отдаваемая в нагрузку двумя лампами,

am (аО~а.мин) 2000

где t}r - к. п. д. выходного трансформатора (гл. V), а остальные величины показаны на рис. IX,16.
