а а.

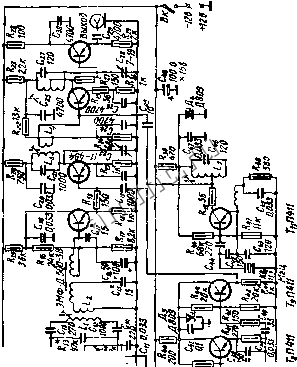

Данные катушек к схеме на рис. Xi.42

Обоввачв-вве ва

cxmt

Карквс Мегер нал

Способ яшатт

Число витков

Лровил

£

Примечание

Горшкообраэ-сердечник типа СБ-12а

Внавал

180 40

ПЭВ 0,1 ПЭВ 0J

Пластмасса

В один слой ЕНТОК к витку

Между витками L

ПЭВ 0,64 ПЭВ 0,21

0,71

Пластмасса

В ОДИН слой виток к витку

ПЭВ 0.С4

0,23

Отвод от етредйны

То же

ПЭВ 0.64

0.92

Отвод от 2 и 5 витков считая от зазем-леннснч) конца

ПЭВ 0,64

0,38

Отвод от середины

Резистор ВС.О,Б

470 ком

Внавал 3 (хкщти шириной 3 мм

3 X 200

ПЭЛШО 0.1

То же

Внавал 2 секции шириной 3 мм

2 X ЮО

ПЭЛШО 0.1

i>P3

Резистор МЛТ-0,5 470 тн

Внавал одна секция ши-ркюй 3 мж

ПЭЛШО 0,1



686 Лкбшчельскае радиопередйштка

поступает в электромеханический фильтр ЭМФ Д-500-ЗВ. Этот фильтр

подавляет нижнюю боковую полосу и дополнительно подавляется остаток несущей частоты. На выходе ЭМФ получается однополюсный сигнал час* тоты порядка 500 кгц.

Этот сигнал через мнттерный повторитель на транзисторе П403 (Гд) поступает на первый смеситель, выполненным на транзисторе П411 (Т,). На базу этого 1ранзистора, кроме SSB сигнала, поступает напряжение частоты генератора плавного диапазона (ГПД). Последний собран на транзисторе П4и (Ге) по трехточечноЙ схеме в работает в диапазоне 4,4- 5,4 мгц. Контур генератора (аСзвСду) слабо связан с транзистором. Между генератором и смесителем расположен эмиттерный повторитель на транзисторе П411 (Т ), осуществляющий развязку между ГПД и остальными узлами схемы. Напряжение питания транзисторов Га и Гв стабилизировано с помощью кремниевото стабилитрона Д809 (Д5).

На контуре LgCjiCja в коллекторной цепи транзистора первого смесителя выделяется напряжение в диапазоне частот 4,9-5,9 Мгц. Через катушку свяэн оно поступает иа базу транзистора П4II (Гю) второго смесителя, где Смешивается с напряжением частоты 23,4 Мгц. Эту частоту вырабатывает генератор на транзисторе П411 (Гц). Генератор собран по ос-цилляторной схеме. Контур в коллекторной цепи La настроен па вторую гармонику кварцевого резонатора Напряжение питания транзистора 7 ц стабилизировано кремниевым стабилитроном Д809 (Да).

Напряжение с контура L5C27C2S в коллекторной цепи второго смесителя подается на эмиттерный повторитель, собранный на транзисторе П411 (Т, К эмиттеру этого транзистора подключен разъем, к которому присоединяется усилитель мощности Максимальное напряжение ВЧ сигнала на выходе возбудителя 0,15 в (на нагрузке 75 ом) Напряжение источника нвтания - 12 в, общий потребляемый ток без сигнала - 55 ма. Намоточные данные катушек возбудителя приведены в табл XI 12.

§ 16. передатчик для охоты на лис

Передатчик, являюншйся Лисой-> в соревнованиях Охота на лис ,

должен быть малогабаритным, экономичным, обеспечивать высокую стабильность частоты, иметь мгновенную готовность к действию Всем этни требованиям наилучшим образом отвечает схема передатчика, собранная на транзисторах.

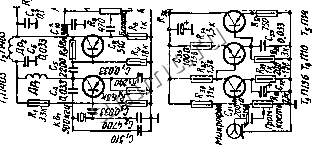

На рис. XI.43 приведен один из вариантов схемы транзисторного передатчика [9],

В зависимости от примененного кварца передатчик можел работать в пределах диапазона 28-29,7 Мгц. В схеме асе транзисторы типа П415.

Задающий генератор собран на фанзпсторе по схеме с общей базой, Кварц включен между эмиттероА* и коллектором- Контур txC в иеии коллектора настраивается ка третью гармонику кварца. Промежуточный каскад собран на гранзисторе и выполняет функций усилите.1я высокочастотных колебаний, звукового генератора н модулятора Нагрузкой транзистора по высокой частоте служит контур LgCj Звуковой rcHepj-тор собран на трансформагоре Tpi с индуктивной обратной связью Благодаря нсаирейносги характеристик транзистора прн одновремениоч воздействии колебаний ВЧ и НЧ происходит процесс модуляции.

Выходной каскад собран на транзисторе Tg. Нагрузкой касяада служит конгур ЦС, к которому непосредственно подключена антенна KaiyiUbH
