в схолах иа рис. IX.4, а и б резистор зашунтнрован конденсатором Сэ-

Еще более высокую стабильность рабочей точки транзистора дают схемы комбинированной стабилизация (рис. 1Х.5) в которых отрицательная обратная связь по постоянному току создается как резистором Rg, так и резистором R.


1>л

I-ь-±-с=-Ь,


ill-

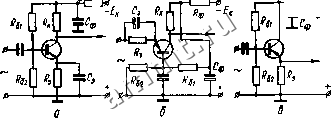

Рис. IX.4. Схемы эмнттерной стабилизации режима транзистора: а - при включении с общим эмиттером; б - с общей базой; в - с общим коллек

тором.

Коллекторная, эмнттерная и комбинированная стабилизация при* годны только при работе каскада в рехшме А и ие применяются в случае использования режима В или АВ, так как среднее значение тока в режи* мах АВ и В зависит от амплитуды сигнала. В каскадах работающих в

~Р-ir


Рис. IX.5. Схемыкомбиинрованной стабилизации режима транзистора:

а - лри Бключенвя с общим эмиттером; б - с общей Saaofi: в - с общим коллектором.

режиме АВ или В, необходимое смещение на базу транзистора приходится подавать от ннзкоомного делителя напряжения (рис. IX.2, б), что обеспечивает небольшие изменения тока транзистора в рабочей точке при замене транзисторов. При больших изменениях температуры в каскадах* работающих в режиме В или АВ, применяют термокомпенсацию. Для этого одни из резисторов делителя /?б(?б2 (Р *- -2 должен бить температурнозависимым. Вместо резистора можно использовать поду-проводниковый диод.



§ 3. ВЫХОДНЫЕ КАСКАДЫ УСИЛИТЕЛЕЙ ЗВУКОВЫХ ЧАСТОТ

Особенности выходных каскадов. Оспоиным требованием, предъявляемым к выходному каскаду силитетя является обеспечение з<1данной мощности сигнала в полезной нагрузке усилнтетя Обеспечение же мак симального усиления мощности является второстепенным требованием, поскольку необходимое уситение сигнала создается каскадами предпарн тельного усиления Очень важно обеспечить максичачьныи к п д ни ходкого каскада, так как этот каскад потребляет наибольшую мощность от источкнка питания Дчя выполнения этого условия следует выбирать предельно допустимые режимы работы ламп и транзисторов

Ветичииа полезной нагрузки усилителя обычно отличается от паи более выгодной нагрузки выходного каскада усилителя, соответству ющ1и максима 1ьно полезной мощности при заданном коэффициенте пелинеА ных некажеиий Поэтому выходаые каскады часто связывают с нагрузкой трансформаторами (реже автотрансформаторами) Ектюение согласу ющего трансформатора на входе выходного каскада обеспечивает мак симальное усиление ivohihocth предыдущие* каскадом и минимальный уровень нелннеЙ11ых искажений при заданной величин** полезной мощности в нагрузке уситигеля

Поскольку изготовить мало! абарнтные недорогие трансформатор с малыми потерями мощности трудно, дня малогабаритных усилителей на транзисторах разработаны бестрансфорчаторные схемы выходных каскадов и специальные высокоомные громкоговорители

Характерной особенностью работы транзисторов в мощных выходных каскадах усилителей является naipes их вследствие значительной рассеиваемой мощности, поэтому при разработке мощных выходных кас-кадоч тепловому режиму транзисторов следует уделять особое внимание

Режимы работы выходных каскадов. Режим А - режим, при котором форма переменной составляющей анодного тока лампы или тока коллектора транзистора является достаточно точным воспроизведением формы входного сигнала и анодный ток нли ток коллектора протекает в течение всего периода сигнала

Режим А В - режим при котором аиодаый ток лампы или гок коллектора транзистора протекает меяьше, чем в течение периода сигнала, но больше, чем в течение полупернода

Режим В - режим, при котором анодный ток лампы или ток коллектора транзистора протекает в течение полупериода сигнача

Режим С - режим, при котором анодный ток или ток коллектора протекает меньше, чем в течение полупериода

Индексы 1 или 2 (например Ai, ABg и т. д) указывают на работу лампового каскада с сеточными токами (2) или без них (I)

Выбор ламп для выходных каскадов. В выходных каскадах усилителей звуковых частот применяются достаточно мощные триоды, тетроды и пентоды

Усилители на триодах менее чувствительны к изменениям величины нагрузки и вносят меньше искажений, однако в основном отличаются низким к п д и низкой чувствительностью (отношением выходной мощности к входному напряжению) Триоды целесообразнее применять, если нагрузка усилителя сильно зависит от частоты или изменяется во времени, например, в усилителе, нагруженном громкоговорителем, е-



лефоиом или траисляционной линией, а также в усилителях малой мощности (порядка долей ватта)

Выходные каскады на пентодах нлн лучевых тетродах более чувствительны и характеризуются более высоким к п. д Их целесообразно применять в малоламповых усилителях, а также в тех случаях, когда требуются повышенные мощности и к п д

§ 4. однотдктные выходные каскады

Однотактиые выходные каскады па элштронных лампах. Типовые

схемы таких каскадов приведены на рнс IX 6

Схема с непосредственным включением Н2гр\зки в анодную цепь лампы (рис IX 6 71 ппнченяется при малых мощностях, кгдa требуется



Рис IX 6. Схемы однотактиых выходных каскадов на электронных

лампах.

максимальная простота По такой схеме включают высокоомные телефоны и маломощные этектромагнитные громкоговорители в наиболее простых усилителях

Более совершенной является схема с дроссельным выходом (рис IX 6, 6), характеризующаяся след-ющими преимуществами. I) незначительное падение постояннвго напряжения на дросселе 2) изоляция нагрузкн от анодного напряжения разделительными конденсаторами С.

Недостатком этих схем является невозможное гь эффективного использования лампы при очень малых и очень больших сопротивлениях нагрузкн.
