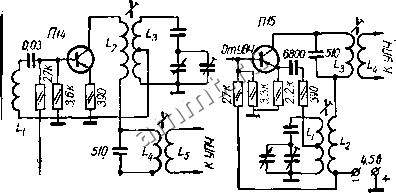

Читальный зал --> Обмоточные провода высокого сопротивления гетеродина не должны проникать в сигнальный контур, несмотря на то, что они вместе с сигналом подаются на одну и ту же сетку. Эта задача решается путем включения сигнального и гетеродинного контуров по схеме Рис. X 24. Мостовые схемы УКВ блока. сбалансированного высокочастогного моста. На рнс. Х.23 приведена схема УКВ блока, в котором сигнальный контур LCCj и контур гетеродк-на LCq включены в разные диагонали моста, отдельно показанного на рис. К.24, 6. В этом УКВ блоке УВЧ выполнен по схеме с общей прОежу-точной точкой. Входной контур настгюен на среднюю частоту диапазона принимаемых частот. Конденсатор нейтрализует влияние проходной емкости первого триода (рис. Х.24, а), вследствие чего предотвращается самовозбуждение каскада и прохождение в антенну остаточного напряжения гетеродина, которое имеется на аноде лампы УВЧ. Для устранения отрицательной обратной связи через проходную емкость триода Сигнальный контур sQC, заземляют не непосредственно, а через блокировочный конденсатор с фильтра промежуточной ча-Рис. Х.25. Схема преобразователя частоты стоты. При этом образуется с отдельным гетеродином. мостовая схема, показанная на рис Х.24, е. Если мост Сбалансирован, то влияние проход1ЮЙ емкости трнода устранено. При этом возрастает внутреннее сопротивление триода и, следовательно, коэффициен f усиления преобразователя. Если же выбрать величину емкости конденсатора меньше некоторой критической неличины, при которой мост сбалансирован, то в схеме гетеродинного преобразователя будет создана положительная обратная связь (перекомпенсация по промежуточной частоте). Прн этом внутреннее сопротивление триода возрастет еще больше. Возрастет также и входное сопротивление преобразователя, что приведет к euie большему повышению усиления- Величина емкости нонденсатора весьма критична, особенно при перекомпенсацин. Небольшое повышение емкости этого конденсатора может привести к самовозбуждению каскад.! на промежуточной частоте. Недостатки гетеродиииого преобразователи частоты обнаруживаются ири приеме моецвых, близко расположенных УКВ радиостанций. Если напряжение сигнала на сетке преоаэователя чрезмерно велико, то качество приема ухудшается нли прием вовсе прекращается. В последнем случае происходит захватывание (синхронизация) частоты гетеродина частотой принимаемого сигнала, вследствие чего прекращается преобразование частоты Более устойчивыми против захватывания являются гетеродинные преобразователи, в которых контур гетеродина включен в анодную цепь триода (рис. Х,57). Прн использовании малоэффективных антенн, сюнтн-рованных в футляре радиоприемника, явление захватывания обычно не Рис. Х.26. Схемы гетеродинных преобразователей частоты. наблюдается, В преобразователях с отдельным гетеродином опасность захватывания значительно меньше, чем в гетеродинных преобразователях. Транзисторные прео)азователм частоты могут быть собраны на одном или двух транзисторах. На рис. Х.25 приведена схема преобразователя с отдельным гетеродином. Первый транзистор работает смесителем, второй - гетеродином. Гетеродин соаи по схеме с индуктивно-емкостной обратной связью. Подбором величины емкости конденсатора связи Сев можно несколько расширить частотную границу устойчивой работы гетеродина за счет компенсации фазового сдвига, возникающего на частотах, близких к граничной частоте транзистора. Поэтому в гетеродине можно использовать транзисторы на частотах, близких к граничной. Основной недостаток преобразователей с отдельным гетеродином - сложность коммутации при переходе с диапазона на диапазон. Значительно большее распространение получили преобразователи с совмещенным гете[}одином (гетеродинные преобразователи). При правильном налаживаний такие преобразователи работают не хуже прео(азова-телей с отдельным гетеродином. Напряжения сигнала и гетеродина могут подаваться только в цепь базы транзистора (рис. Х.26, а) илн в цепн базы и эмиттера (рис. Х.26, б). В обеих схемах преобразователей с совмещенным гетеродином контур промежуточной частоты включен последовательно с катушкой связи гетеродина в цепь коллектора. На работу гетеродина это не оказывает заметного в.чнянвя. Однако напряжение гетеродина взаимодействует с гармониками промежуточной частоты, которые присутствуют в коллекторной цепи. В результате этого ка выходе приемника прослушивается неприятный свист. Существенным недостатком преобразователей с совмещенным гетеродином является то, что транзисторы не могут работать на частотах, близких к граничной. Используя каскодные схемы преобразователей частоты, можно получить ббльшее усиление, так как эти схемы исключают паразитную обратную связь между входным контуром и контуром промежуточной частоты. 7,nif Рис. Х.27. Схемы каскодных преобразователей частоты. В реальных схемах усиление по напряжению можно довести до 80-!00 по сравнению с 20-30 в обычных схемах преобразователей с отдельным гетеродином. Кроме того, удается упростить переключения в приемниках с несколькими диапазонами. Схема каскодного преобразователя с отдельным гетеродином приведена на рис. Х.27, а. Недостаток такого преобразователя состоит в том, что граничная частота, при которой обеспечивается нормальная работа гетеродина, на 30-40?i ниже, адн для о&лчного преобразователя с отдель-Н1ЛМ гетеродином. На рнс. Х.27, б изображена схема каскодного преобразователя, в котором оба транзистора работают одновременно в смеситече и в гетеродине. Контур гетеродина образован катушкой индуктивности L.;. и конденсаторами и Сд. Первый транзистор предназначен для дополнительного усиления сигнала, поступающего от УВЧ нли от входной цепи. Фазирующая цепь RlC; обеспечивает работу гетеродина иа частотах, превышающих в 2-3 раза граничную частоту транзистора. Вследствие большого выходного сопротивления транзистора можно включать контур промежуточной частоты непосредственно в цепь коллектора. Режим смесит&ая выбирается так, чтобы рабочая точка находилась в области наиболее нелинейного участка входной характеристики. При этом ток эмиттера обычно составляет доли миллиампера. Амплитуда напряжения гетеродина подбирается экспериментально и составляет обычно 1-2 е.
