Читальный зал --> Обмоточные провода высокого сопротивления .<:аскад работает усилителем, на 20Метровом диапазоне - удвоите-тем. На 10-метровом диапазоне в анодной нагрузке выделяется четвертая гармоника част01ы возбудителя Оконечный усилитель мощносп собран на лампе с П-образнын контуром £-7, Сзе, в анодной цепи. Модуляция осуществляется на пентодную сетку лампы оконечного каскада. В усилителе низкой частоты работают две лампы Л5 и Л. Вторичная обмотка модуляционного трансформатора Трз при работе те;]ефонон оказывается включенной последовательно в цепь отрицательного напряжения, подаваемого с резистора делителя напряжения. Глубина модуляции регулируется резистором Таблица ХПО Данные катушек к схеме на рис. XI.31 Для перехода с телефонной работы на телеграфную предназначен переключатель П. Телеграфная манипуляция осуществляется по экранной сетке лампы Л( задающего каскада. Если ключ ле нажат, то на экранную сетку с резисторов /?а,/?7,/?8 делителя напряжения через делитель экранной сетки /?б, Ra подается отрицательное напряжение {приблизительно - 30 в), запирающее лампу Л. При нажатом ключе со стабилизатора напряжения СГЗС (Л) на экранную сетку подается положительное напряжение, отпирающее лампу Лх. Выпрямительное устройство передатчика состоит из двух трансформаторов Тру и Tpi трех кенотронов Л Ле, Лч С катода кенотрона Л? через фильтр Др,о, Cjs, С47 подается положительное напряжение на аноды и экранные сетки ламп Л Л. Л,- Кенотрон Ле используется для получения отрицательных напряжений. Выпрямитель на лампе Лц предназначен для питания анодной и экранной цепей лампы оконечного каскада Неоновая лампа Лд является индикатором работы передатчика. Все резисторы, используемые в схеме передатчика, кроме резисторов Rq, Ra /?24, типа ВС Резисторы Rm и Яп-остеклованные, Я-у переменное с выключателем Данные катушек приведены в табл XI.10. § 11. ПЕРЕДАТЧИК НАЧИНАЮЩЕГО КОРОТКОВОЛНОВИКА Передатчик .предназначен для ведения симплексной радиосвязи в диапазонах 40 н 80 л( Мощность передатчика Ш вт Принципиальная схема передатчика приведена на рнс. 32 [И]. Задающий генерагор собран по схеме с электронной связью Eia лампе Л) и рабо1ает в диапазоне 3,5-3,6 Л4гц с кварцевой стабилизацией частоты либо в плавном диапазоне. Род работы устанавливается переключателем /?!. Прн работе в плавном диапазоне контур генератора состоит из катушки Ll и конденсаторов С3, Cj, С5, Се, С7, Cs- Для настройки контура

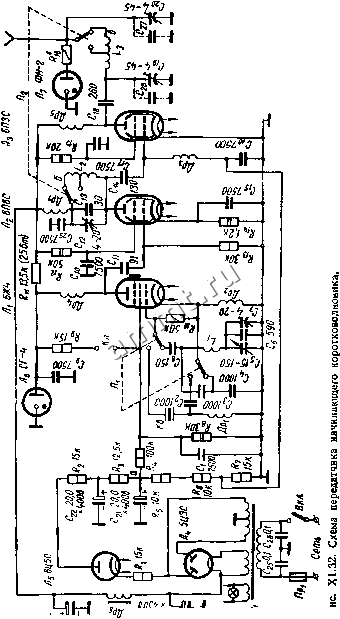

 предназначен конденсатор конденсаторы Сз, Cj, Cg определяют величину обратной связн. Поскольку на катоде лампы имеется высокочастотное напряжение по отношению к земле, в цепь катода включен дpocceJrь Др (.др= 250 мкгн). Прн работе с кварцем дроссель включается в участок сетка - катод лампы. Индуктивность дросселя Др, выбирается при наладке схемы. В анодную цепь включена апериодическая нагрузка -дроссель Др. Напряжение высокой частоты с этой нагрузки через конденсатор Сц по- Таблица XI.11 Данные катушек к схеме на рис. XI.32
/1ается на управляющую сетку следующего каскада усилителя-удвоителя, Усилитель-удвоитель собран уя лампе На 80-метровом диапазоне каскад работает усилителем. Анодный контур состоит из конденсаторов С, Сз и всей катушки L. Переход на 40-метровый диапазон осуществляется переключением витков катушкн L. Конгур [(астраива-ьтся на среднюю частоту каждого диапазо[а (3550 кгц прн усилении и 7050 кгц при удвое-1Н(И частоты). Лампа Лз является усилителем мощности с парал тельным литанием анодной цепи. Анодной Пгтрузкой служит П-образиый контур, сосгоящий из катушки и конденсаторов С, Сз. Переход с 80-мстроБОГо диапа-зоиа на 40-метровый осуществляется переключением витков катушкн L. Контур настраивается на сред-гие частоты 80- и 40-метрового диапазона. Индикатором работы передатчика является неоновая лампочка Л-, подключенная к выходу передатчика через резистор /?,8. Для описываемого передатчика рекоменде(ск использовать антенну бегущей волны, подвещенную над землей на высоте не f-nee Ш м. Телеграфная манипуляция осуществляется )ia sKpaiHiyro - -гтку лампы Лу задающего генератора. При нажатом ключе на эту сетку подается положительное напряжение +70 в со стабилитрона Л, при ненажатом ключе - отрицательное напряжение (приблизительно 30 в) с делителя напряжения /?2 - Rt Выпрямители передатчика собраны на двух кенотронах Л и Ле-С катода кенотрона Л выпрямленное напряжение поступает в схему для питания анодных и экранных цепей передатчика. Выпрямитель на лампе обеспечивает отрицательное напряжение смещения на сетку лампы оконечного каскада, а также необходимое запирающее напряжение при телеграфной манипуляции. Разделительные и блокировочные конденсаторы должны иметь рабочее напряжение не ниже 500 в. Все резисторы (кроме /? ) типа ВС, резистор /?п - остеклованный. Параметры катушек приведены р. табл. XI.11.
