§ 11. детектирование am сигналов

К детекторному каскаду предъявляются следующие основные требовании: 1) максимальная передача напряжения, 2) минимальные частотные и неленейные искажения, 3) максимальное входное сопротивление и 4) минимальное напряжение высокой частоты на выходе.

Диодное детектирование наиболее распространено. Основным его преимуществом яв.чяется очень малая . . степень вносимых нелинейных искажений. Диодный

f 1 детектор не боится перегрузок. Схемы щюдного де-Lljl рпГ тектирования лучше сочетаются со схемами АРУ. Не-1 Ил 1 * достатки диодного детектора - относительно низкое ° входное сопротивление, которое нагружает последний

фильтр УПЧ и снижает его избирательность, а также малый коэффициент передачи (меньше единицы).

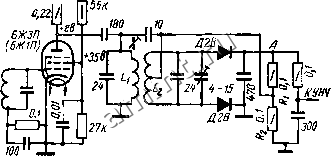

Схема диодного детектора, применяемого в вещательных приемниках, приведена на рис. Х.45.

Элементы диодного детектора выбираются на основании следующих соображений. При недостаточной величине емкости уменьшается коэффициент передачи напряжения, при слишком большой емкости Cl возникают нелинейные и частотные диодного детек- аскаженая. Обычно выбирают С, = 50 150 пф. f- Сопротивление нагрузки -Ь выбирается по-

рядка 200-500 коя. Входное сопротипление детектора можно определить по формуле

;?з =.о,5(;?,+

При малых величинах нагрузки уменьшаются передача напряжения и входное сопротивление детектора, увеличиваются нелинейные искажения. При большой величине нагрузки также увеличиваются нелинейные искажения. Сопротивление Ry составляет обычно (0,2-i-0,5) (Й + Яз). Емкость вы- *pi biM2b бирается равной 50-4- 150 пф.

Сопротивление R должно быть не менее 1 Z чем в 4-5 раз больше сопротивления R, При меньших величинах возрастают нелиней- *-ные исй-аженсгя. Сопротнвленне конденсато- ~* ра Cg для самой низкой звуковой частоты должно быть мало по сравнению с сопротивлением R.

В транзисторных приемниках используется схеча диодного детектора, приведенная на рис. Х.46. Если входное сопротивление УНЧ мало, то и сопротивление нагрузки детектора выбирается малым (не более 10 ком). В противном случае возникают нелинейные искажения. Так как при малом сопротивлении нагрузки детектора его входное сопротивление также мало, то детектор подключается к контуру промежуточной или высокой частоты через катупгку связи.

Сеточное детектирование применяется в приемниках прямого усиления. Сеточный детектор характеризуется высокой чувствительностью, но бо-


Рис Х.46. Схема детектора на полупроводниковом Щ10де.




Рис. Х.47. Схемы детекторов; а - сеточного; б - анодного.

При выборе лампы для сеточного детектора следует иметь в виду, что лампа с малым [i и малой 5 способна работать при более сильных сиг-начах. но дает меньшее усиленне. Величины и выбираются также, как и при диодном детектировании. Конденсатор Cj должен иметь малое сопротивление для высокой часто-

27/г

sc5c

ON J J

-л-X

ты и большое - для низкой (обычно Сг - 1000 2000 пф).

Анодное детектирование применяется в телевизионных приемниках и измерительной аппарату, ре Анодный детектор имеет большое входное сопротивление, однако вносит большие искажения, чем диодный, и боится перегрузок

Схема анодного детектора приведена на рис. Х.47. б. Рабочая точка выбирается на нижнем загибе характеристики. Рекомендуется применять автоматическое смещение.

Конденсатор должен пропускать как высокие, так и низине частоты. Для этого параллельно с электролитическим конденсатором желательно включать слюдяной.

Катодное детектирование применяется в тех случаях, когда необходамо иметь большое входное сопротивление детектора. Катодаый детектор вносит малые искажения. Его недостатком является невозможность получения напряжения АРУ-

Схема катодного детектора приведена на рис. Х.48.

Рис х.48. Схема

катодного детектора.

§ 12. амплитудные ограничители и частотные детекторы ->

Ограничитель представляет собой каскад УПЧ, лампа которого работает й режиме, обеспечивающем ограничение. Качество работы ограничителя можно характеризовать отношением коэффициента амплитудной модулящш

ится оерегрузки- При очень малых напряжеинях на входе сеточный детектор вносит нелинейные искажения. Схема сеточного детектора показана на рис. Х.47, а. Детектирование (диодное) происходит в цепи сетка - катод; в аиошоб цепи усилиааюгся колебания низкой частоты.



на входе ограничителя к коэффициенту модуляции на его выходе. Это отношение должно быть не менее 30-40 дб.

Н50б1


Рис. Х.49. Схема ограничите-ая амплитуды и фазового даскри* минатора,

На практико наиболее часто применяются ограничители, в которых используется ограничение за счет сеточных токов и за счет отсечкн анодного тока. Схема такого ограничителя изображена на рис. Х.49. Напряжение начала ограничения приблизительно равно 1-2 в; нормальное входное

напряжение - 2-4 в. Такой ограничитель

<5>

подавляет амплитудную модуляцию приблизительно в 10 раз.

Режим дампы ограничителя выбирают так, чтобы получить лучшее ограничение и достаточное выходное напряжение. Для лучшего ограничения напряжения на аноде и экранной сетке должны быть возможно меньшими. Предел понижения этих напряжений определяется допустимым падением выходного напряжения. Постоянная времени сеточной цепи должна быть приблизительно

равна 10 сек.

На рис. Х.50 приведена схема ограничителя на двойном триоде. Этот ограничитель

работает без сеточных токов и понижает коэс})-фициент амплитудной модуляции в 50- 100 раз

Фазовый дискриминатор менее критичеч в настройке, чем другие частотные детекторы, по требует предварительного ограничения сигнала. К ограничителю нужно подводить сравнительно сильные сигналы (более 2 в). Чтобы выполнить это требование, необходимо повышать усиление до ограничителя.

Схема фазового дискриминатора приведена на рис. Х.49. Величины сопротивлений и конденсаторов рассчитаны для частоты 6,5 Мгц. Ка-

Рнс. Х.50. Схема ограничителя, работающего без сеточных токов.
