ушка La выполняется симметричной {т. § 1 гл. IV) относительно среднего ывода. Цепи диодов также должны быть симметричными.

Конструкция фазосдвигающего трансформа-ора на частоту 6,5 Мгц схематически показана на рис. X.5i. атушка Li состоит из 54 витков провода ПЭЛ 0,2, намотанных виток к ятку. Катушка состоит из двух половин, намотанных бифилярно см. § 1 гл. IV) виток к витку проюдом ПЭЛ 0,2. Каждая половина обмот-



Рис. Х.51. Конструкция фазосдвигаюшего трансформатора.

Рис, Х.52. Характеристика частотного детектора.

кя содержит 27 витков. В катушке помещен карбонильный сердечник типа СЦР-1. Для облегчения налаживания эту катушку целесообразно наматывать на подвижную гильзу.

Настройка фазового дискриминатора заключается в настройке контуров его трансформатора на заданную промежуточную частоту. Выход сигнал-генератора присоединяется к сетке ограничительной лампы, частота генератора устанавливается равной промежуточной частоте. Ламповый вольтметр постоянного тока подключается параллельно сопротивлению R . Контур L-Cx настраивается по максимуму показаний вольтметра. Для настройки контура L-C.. вольтметр подключается между точкой А и корпусом. Настройка произюдится по нулевому (не по минимуму!) паказання вольтметра. Характеристика дискриминатора (рнс. X.52) должна быть снмкзтрнчной. В противном случае конр LCi нужно перестроить.

Дробный детектор (детектор отношений). Преимущества дробного детектора перед частотными детекторами других типов - удовлетеорнтедь-кая работа при слабых входных сигналах и подавление амплитудной модуляции прн более низких уровнях сигнала. Одним из главных недостатков дробного детектора надо считать критичность настройкн.

Схема дробного детектора приведена иа рис. X.53. Указанные на схеме величины конденсаторов и сопротивлений подобраны д.1я частоты 6,5 Мщ.

Добротность вторичного контура для частот около 6,5 М24 должна быть от 60 до 90. Чтобы чувствительность детектора была высокой, отношение Lie контуров должно быть достаточно большим. Емкости контуров обычно Выбирают равными 20-50 пф.



Практически достаточно хорошее ограничение получается при напряжении сигнала иа управтяющен сетке ведущей лампы больше 20-50 мц. Наилучшее подавление амплитудной модуляции получается прн cs 3;i


*tzoi

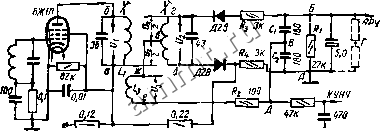

Рис. Х,53. Схема дробного детектора.

между контурами фззосдвигающего трансформатора, равной половине критической (ij = 0,5), и при отношении напряжений

O.bls

= 0,6 0,7.

Симметрирующие резисторы и R подбираются так, чтобы амплитудная модуляция подавлялась иа средней частоте. При этом сумма

сопрогнвлений и R должна оставаться постоянной.

Конструкция фаао* Сдвигающего трансформатора Для частоты 6,5 Мгц. Расположение катушек трансформатора на каркасе и схема их соединения показаны на рис. X.S4. Все катушки наматываются проводом ПЭЛШО или ПЭЛШКО. Кагушка ц содержит 50 витков и намотана на подвижной гильзе в 0ДД1Н слой, виток X витку. Катушка 3 содержит 10,5 виткоа и намотана в один слой поверх катушки L] на том ее конце, к которому подводится напряжение анодного питания. Между обмотками L, и Lg имеется прокладка из бумаги толщиной не более 0,03-0,04 мм. Катушка содержит 19 -г 19 внтков к выполнена симметричной.

Конструкция трансформатора для частоты 16 Мгц имеет такой же вид. как и для частоты 6,5 Мгц (рнс. 54).

Расстояние между катушками - 14 мм, адаметр каркаса - И мм. Катушка Lj выполнена симметричной проводом марки ПЭЛ 0,3 и состоит


Рис. Х.54, Конструкция фазосдви-гающего трансформатора к дробному детектору.




у W3 запись

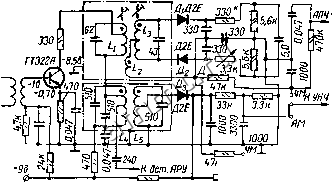

Рис. X 55. Схема AM и ЧМ детекторов приемника Рнга-101 .

контур расстраивается. Для этого параллельно ему подключается конденсатор емкостью порядка 100-150 пф. Первичный контур настраивается по микснм11Льному показанию вольтметра

2. Вольтметр постоянного тока подключается между точками В и Г. Точка Г создается искусственно путем подключения между точками Л н fi двух резисторов с равными сопротивлениями (на время налаживания). Величины этих сопротивлений не должны отличаться более чем на 1-2%. Вторичный контур настраивается по нулевому показанию вольтметра (ие по минимальному).

3. Подбирается степень связи между контурами. Параллельно перы.ч-ному контуру подключается через емкость 1-2 пф высокочастотный ламповый вольтметр, Отношение напряжений на первичном контуре при настроенная и paccfpoeffHOM аторнчном контуре должно быть равно 0,7- 0,8 (устанавливается подбором связи между контурами).

4. Выбирается число витков катушки Lg. Вольтметр постоянного тока подключается между точками А и Б, измеряется напряжение при настроенном и расстроенном вторичном контуре. При обоих измерениях напряжение На входе детектора усганавливается так. чтобы напряжение на первичном контуре оставалось неизменным. Измеренные иапряжения между точками А а Б должны отличаться в 1,15-t.-fiS раза. В противном случае нужно изменить число витков катушки Lg,

5. Снимается статическая характеристика детектора, т. е. зависилшсть Постоянного напряжения между точками S и Г от частоты сигнала ка входе Детектора. Она должна быть симметрична относительно промежуточной

из 10 витков. Катушка i., содержит 14 витков провода марки ПЭЛ 0,17, катушка L - 3 витка провода марки ПЭЛ 0,17. Между обмотками и £ проложен слой папиросной бумаги.

Налаживание дробного детектора выполняется в следующем хюрядке:

1. На вход детектора от генератора подается напряжение промежуточной частоты, равное 0,1 в. Между точками Л и £ подключается вольтметр постоянного тока с входным сопротивлением не менее 100 ком. Вторичный
