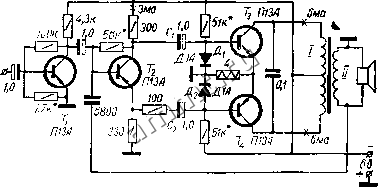

Читальный зал --> Обмоточные провода высокого сопротивления  Рис. IX.60, Схема дв\хканального УНЧ. содержать 1000 витков провода ПЭЛ 0,18, а вторичная - 20 + 30 витков провода ПЭЛ 0,59. Более подробные данные об усилителе и его монтажная схема приведены в [IX.7]. § 20. ПРАКТИЧЕСКИЕ СХЕМЫ УСИЛИТЕЛЕЙ ЗВУКОВЫХ ЧАСТОТ Усилитель с выходной мощностью 100 лепи Схема усилителя приведена на рис. IX.61. Предвыходной.каскад собран по схеме с разделенной нагрузкой. Диоды Д1 и Д.2 создают путь для разряда конденсаторов и Q в те полуперноды сигнала, когда эмиттерный переход соответствующего транзистора закрыт. При отсутствии диодов на конденсаторах Ci и Cg создавалось бы запирающее напряжение. ПЭЛ 0,16, вторичная - из 140 витков провода ПЭЛ 0,64. Порядок намотки см. на стр. 478. Трансформатор Тр может быть изготовлен иа сердечнике типа IIII6 X 30 с зазором 0,1 мм. Первичная обмотка должна +300S Чувствительность усилителя примерно 10 мв, неравномерность частотной характеристики в диапазоне частот от 400 гц др 3 кгц не более 3 дб. Для расширения рабочего диапазона частот необходимо увеличить емкостп конденсаторов.  Рнс, IX.61 Схема усилителя с выходной мощностью 100 мвт- Данпые для изготовления выходного трансформатора можно взять из табл. V,8. В усилителе могут быть использованы транзисторы других типов, например, П14-П16, П40, П41, МП41 и др. Высококачественный усилитель для переносного радиоприемника с выходной мощностью 300 мет. Чувствительность усилителя 40 мв, полоса воспроизводимых частот от 50 до Л- 15000 гц при неравномерности уси- ления ± 1 дб, коэффициент нелинейных искажений не более 2%, к. п. д. более 70%, ток покоя около 1,5 ма. входноесопротивление около 12 ком, выходаое менее 3 ом. Схема усилителя приведена на рис. IX.62. В усилителе имеется несколько цепей отрицательной обратной св язи. Основной из ни X является 100%-ная отрицательная обратная связь по постоянному току с выхода усилителя иа эмиттер транзистора через резистор Rg. На резисторе выделяется напряжение отрицательной обратной связи по переменному току, которое действует в цепи эмиттер - база транзистора Tj. Глубина этой связи около 12 дб. Цепь положительной обратной связи с нагрузки усилителя на базы транзисторов Т. через резистор позволяет получить необходимое напряжение сигнала на входе выходного каскада. Благодаря наличию описанных обратных связей  Рис, IX.62 Схема высококачественного УНЧ с выходной мощностью 300 мет. В вд  \ зввк1  25,0 Д. Рис. IX.63. Схема УНЧ с выходной мощностью I вт, воспроизводимых частот 50--10 000 гц, входное сопротивление 300 кол, ток покоя 15 ма, ток при номинальной мощности 200 ма, диапазон рабочих температ>р от О до +40 С. Схема усилителя приведена на рнс. IX.63. Первый каскад с повышенным входным сопротивлением собран по схеме на рис. IX.41. Для регулировки тембра звука служит резистор Rg, а для температурной стабилизации режима выходного каскада диод Д,. Сопротив.1ение звуковой катушки громкоговорителя должно быть равно 5-15 ом. Вместо транзисторов типа П14 можно применить транзисторы типа П13, Ш5, П40, П41, МП41. вместо П10 - типа П9А, ПИ, вместо П201 - типа П202, П203, П213. Коэффициент усиления транзисторов по току Р должен быть в пределах 20-80, обратный ток маломощных транзисторов не более 10 мка. Ддя снижения уровня шумов усилителя в первых двух каскадах следует применить малошумящие транзисторы. Усилитель нч автомобильного радиоприемника типа АТ-66 с выходной мощностью 3 вт. Схема усилителя приведена на рис. IX.64. Выходной каскад собран по двухтактной схеме с общим коллектором (см. § 5 этой главы). Во всех каскадах усилителя применена эмиттерная стабилизация режима (см. § 2 этой главы). Компенсированный регулятор громкости включен на входе усилителя, регулят<Гр тембра звука в области высоких частот - между первым и вторым каскадами. Конструктивные данные между каскадного трансформатора приведены в табл. V.7, а выходного - в табл. V.8. усилитель может работать при повьпиении температуры до 60С и при изменении напряжения питания от 5 до 15 в. При налаживании необходимо обеспечить симметрию плеч выходного каскада и величину смещения транзисторов н (на резисторе /?,). Величину смещения можно изменять путем подбора сопротивлеин[ резисторов Яа или /?7. Чувствительность усилителя можно регулировать путем изменения сопротивиения резистора R. Уоиштел, для переносного магнитофона или радиоприемника с выходной мощностью I вт. Чувствительность усилителя 0,2-*-0,3 в, диапазон
