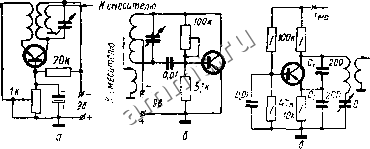

Читальный зал --> Обмоточные провода высокого сопротивления Гетер<ины 567 § 8. ГЕТЕРОДИНЫ Гетеродин, применяемый в преобразователе частоты супергетеродинного приемника, должен генерировать в заданном диапазоне часгог колебания достаточно стабильной частоты с примерно постоянной амплитудой, необходижй для работы смесителя. Для заданной частоты сигнала /с- на   а - с трансфориаторйой; б Рнс. Х,28, Схемы гетеродинов на лампах: - с автотрансформаторной: в - с емкостиой связью. которую настроены колебательные контуры входш цепи и УВЧ, и промежуточной частоты /пр частота гетеродина определяется выражением /г = /с ± /пр. Схемы гетеродинов ва лампах. Наиболее широкое распространение получили гетеродины с трансформаторной (рнс. Х.28, а), автотрансформа-TxipKOH (рнс. X,28, б) и емкостной (рнс. Х.28,5) обратной связью. Гетеродины собранные по другим схемам, используются сравнительно реже. На рис, Х.29 представлена схематранзитрон-ного гетеродина, который отличается повышенной стабильностью частоты. Недостатком такого гетеродина является тяжелый режим работы лампы, вследствие чего сокращается срок ее службы. Схемы гетеродинов на транзисторах приведены на рис. Х.ЗО. Гетеродин приемника на транзисторах должен обеспечивать необходимую для работы смесителя мощность, так как входное сопротивление смесителя сравнительно мало. Повышение стабильности частоты гетеродина. На частоту колебаний гетеродина влияют температура, влажность окружающей среды, величина питающих напряжении и механические воздействия. Для уменьшения влиянии изменений температуры гетеродин должен быть расположен возможно дальше деталей, сильно нагревакицихся в процессе работы (силовой трансформатор, выпрямительные и выходные лампы и т. п.). Температурный коэффициент диэлектриков всех деталей гетеродина тлжш быть малым. Следует широко использовать керамику и избегать применения при монтаже различных изоляционных прокладок, стоек.  Ш Рис. х.29. Схема транзисторного гетеродина. изоляции на проводах и т. Д. Монтаж следует выполнять короткими проводниками без изоляции. i Влияние температуры на частоту гетеродина можно уменьшить, подключив параллельно конденсатору настройки компенсирующий конденсатор с отрицательным ТКЕ (с\). § 1 гл. 1Г1). Для уменьшения влияния влажности на частоту гетеродина следует применять влагостойкие материалы {керамика, полистирол) н детали. Для уменьшения влияния питающих напряжений на частоту гетеро-дана следует повышать добротность контура гетеродина и соответствующим образом подбирать коэффициент обратной связи. Степень влияния to к н смеси-  Рве. Х.ЗО. Схемы гетеродинов на транзисторах: д - с трансформаторной; б - с автотрансформаторной; в - с емкостной связью. питающих напряжений зависит также от схемы гетеродина, от выбора параметров сеточной цепн н от степени свяэн контура с лампой или транзистором. Сравнительно малая зависимость частоты гетеродина от питающих напряжений получается при использовании схемы с автотрансформаторной связью (рис Х.28, Х.ЗО, б). Для повЕлпения стабильности частоты гетеродина иногда применяют стабилизацию питающих напряжений. Гетеродины ЧМ приемников должны не только о&падать высокой стабильностью частоты, но и ые иметь паразитной частотной модуляции. Для этого необходима надежная защита гетеродина от механических сотрясений, акустических качебаниЙ, пульсаций пвтакмих наприжений и других факторов, могущих вызвать паразитную частотную модулнцию. § 9. СОПРЯЖЕНИЕ НАСТРОЕК КОНТУРОВ В СУПЕРГЕТЕРОДИНЕ Контуры высокой частоты и контур гетеродина в супергетеродинном приемнике настраиваются одной ручкой. При любом положении конденсатора настройки частота гетеродина должна отличаться от частоты настройки контуров входной цепн и УВЧ иа величину, равную промежуточной частоте приемника. Для этого контур гетеродина собирается по сложнои схеме (рис. Х.31), При такой, схеме конденсаторы переменной емкости в контурах высокой частоты и гетеродина должны быть однотипными. Рис. X 31. Схема контура гетеродина.  юооо Ш 6000 5Ш WOO зово 2500 2 Ю 1500 600 500 300 250 200 150 ЮО
0,02 0,030040,06 0,1 015 0,2 0.3 0,40,50,6 0,Ы,О ЮО 80 60 50 30 25 20 3 2,5 0,02 0,030,04 0,06 QJ
1.5 2, Рис. Х.32. Графики для расчета конденсаторов сопряжения.
