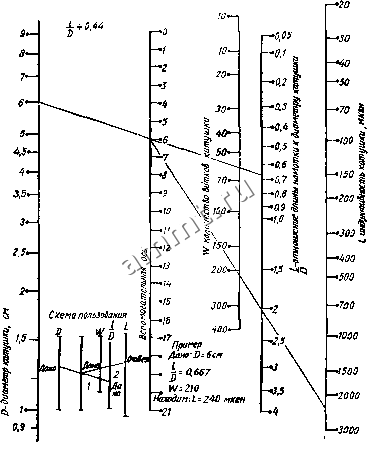

Читальный зал --> Обмоточные провода высокого сопротивления Катушки со сплошной намоткой также отличаются высокой добротностью и широко используются в контурах на коротких, промежуточных Формула  0,8 -I Рис. IV.I. Номограмма для расчета индуктивности однослойных катушек. и средних волнах, если требуется индуктивность не выше 200-500 мкгн. Целесообразность перехода на многослойную намотку также определяется диаметром катушки и индуктивностью: Диаметр каркаса, мм ........... 10 15 20 25 30 ПределыЕая индуктивность, мкгн...... 30 50 100 200 500 Индуктивность однослойной катушки может быть рассчитана по следующей формуле: 0,01 DaJ -f 0,44 где /. - индуктивность, мкен; D - диаметр катушки, см; I - длина намотки, CAV, W - число витков. Для ускорения расчетов можно пользоваться номограммой, приведенной на рис. IV. I. При намотке с принудительным шагом индуктивность и =l-KDw- 10 мкгн.  где L - индуктивность катушки, найденная по номограмме на рнс. IV.1, т. е. без поправки на шаг намотки; К - поправочный коэффициент, определяемый по графику на рис. IV.2; D - диамегр, см; ш - число витков катушки. Величина собственной емкости определяется типом намотки и размерами катушки. Наименьшая собственная емкость (несколько пф) у однослойных катушек, намотанных с принудительным шагом. Она может быть определена по номограмме, приведенной на рис IV.3. Точная подгонка индуктивности в однослойных катушках со сплошной намоткой без ферромагнитного сердечника производится перемещением крайних витков или перемещением короткозамкнутого витка. В катушках с принудительным шагом индуктивность можно изменять также перемещением отвода. Симметричные намотки катушек индуктивпости показаны на рнс. 1V.4. Бифилярная намотка (а) выполняется проводом, сложенным вдвое. Начало одного провода Hs соединнется с концом другого /С]. Место соединения является средним отводом При такой намотке допускается подстройка ферромагнитным сердечником при несущественном нарушении симметрии. Перекрестная намотка (б) обеспечивает батее точную симметрию. При подстройке ферромагнитным сердечником симметрия не нарушается. Многослойные цилиндрические катушки применяются в тех случаях, когда требуется индуктивнос1Ь более 30-50 мкгн. Несекци они ро ванные многослойные катушки с простой намоткой характеризуются пониженной добротностью и стабильностью, большой собственной емкостью; для их изготовления необходимы каркасы со щечками. Индуктивность многослойной катун1ки без ферромагнитного сердечника определяется по формуле 0,08DV Рис. 1V.2. График для определения поправочного коэффициента к расчету индуктивности однослойных катушек с принудительным шагом намотки: т - шаг намотки; d - диаметр ЛрОЕОД] 3Dh + 9/ + 30.0  0,5* Рис. IV.3, Номограмма для расчбта собственной емкости однослойных катушек с принудительным шагом.
