Таблица V.6

Ориентировочные значения некоторых величин для расчета трансформаторов

Мощность трансформатора, ва

Индукция, SO

К. п, д

Плотность тока, а/жл

Ло 10 ......

От 10 до 30 ... От 30 до 50 ... От 50 до 100 ... Свыше 100 ....

(6-ь7)-10 (7).10 (8--9)10э (9--10)103 (10--12). 103

0.60-0,70 0,70-0,80 0,80-0,85 0,85-0,9 0,9

3.5-4,0 3.5-4,0 3,0-3,5 2,5-3.0 2,5-3,0

, Для трансформаторов наименьшей стоимости при частоте /-50 гц% допустимой индукции в = 10 ООО гс и плотности тока Л - 3 а1мм

Sc = 1,3 Y-

Поперечное сечекне магннтолровода с учетом коэффициента заполнения сечения сталью

5с =

Значение коэффициента заполнения к в зависимости от толищиы пластин определяется следующими данными:

Толщина пластин, мм ....... 0,50 0,35 0,20 0,10

Коэффициент заполнения сечения маг-

нитопровода сталью......... 0.92 0,86 0,75 0.65

4. Определяются размеры магнитопровода. Если магнитопровод броневой, то его тип и размеры можно выбрать по табл. V.I и V.2 так, чтобы площадь сечения Sc была больше рассчитанной. Если же тнп пластин задан, то следует определить толщину набора ,

Отношение yjy ве должно превышать 2-2,5. В протиюом случае следует выбирать пластины большего размера. \

Для тороидального магнитопровода определяются внутренний и на* ружный диаметры по формулам

/1.75Sc ~--СМ)

2Sc 6А,

где - коэффициент заполнения окна медью (выбирается в пределах 0,23-0,25); b - высота магнитопровода, см.



б. Определяется число витков обмоток

2.2 -Хй - и

IBS,

где и - напряжение на обмотке.

При частоте f= 50 гц к индукции S = 10 ООО гс

ly = 45 -р.-.

Числа витков вторичных обмоток следует увеличить на 5% (в обмотках накала-на 10%), чтобы учесть падение напряжения на сопротивлении обмотки.

6. Определяются диаметры проводов обмоток

с(= 1,13 У -мм.

де / - ток, a\ii - плотность тока, а/мм.

Ток Б первичной обмотке приближенно можно определить по формуле

7. Проверяется размещение об.чоток.

Число витков в слое обмотки (длл броневых магнитопроводов)

Л-2(бр + 2)

; где /гвысота окна; бкарк-толщина материала каркаса; йз - диаметр провода с изоляцией; а - коэффициент неплотности (табл, IV.1) (все раз-Г меры в милляметрак). Число слоев

где iif - число витков обмотки, и>сп- число витков в слое этой обмотки. Толщина обмотки

где биа - толщина изоляции между слоями.

Таким образом подсчитывают толи№[1ы всех обмоток. Должно выполняться уо1овие

:;где S боб-суммарная толщина всех обмоток; 5пр-суммарная толщи-?на всех прокладок между обмотками; b - ширина oKEia.

Если это условие не выпо.1няется, то следует увеличить размеры агнитопровода и выполнить расчет трансформатора сначала.



§ 4. АВТОТРАНСФОРМАТОРЫ

Автотрансформатором называется преобразователь напряжений, имеющий одну обмотку с одним или несколькими промежуточными выводами (рис. V.7).

Применяя автотрансформатор вместо трансформатора, можно уменьшить расход провода, так как в общей части обмотки протекает разностный ток 7 =/а -/i (понижающий автотрансформатор) или !=Ii - h (повышающий автотрансформатор). Однако уменьшение расхода провода существенно точько при небольших коэффициентах трансформации.

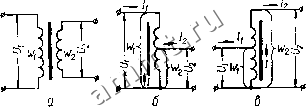

Рнс. V.7. Схе.мы трансформатора (а) и автотрансфорр.1а-торов:

63- покнжающегог а - повышвгащего.

Отношение объема меди автотрансформатора к объему меди трансформатора той же мощности и с тем же коэффи1щентом трансформации

где п - коэффициент трансформации (отношение большего напряжения к меньшему). При коэффициенте трансформации п = 2 экономия провода составляет 50%, при п = 20 - всего лишь 5%. Обычно уменьшают размеры сердечника автотрансформатора по сравнению с сердевдиком трансформатора, при этом экономии меди уменьшается.

Так как вход и выход автотрансформатора непосредственно связаны, то схему, в которую он включен, заземлять нельзя.

Автотрансформатор может и.четь дополнительную обмотку, не соединенную с основной. Если мощность, потребляемая от дополнительной обмотки, значительна, то преимущества автотрансформатора перед трансформатором уменьшаются.

Мощность, получаемая во вторичной обмотке, т. е. мощность автотрансформатора Pan состоит из двух слагасмых:

1) трансформируемой мощности, т. е. мощности, передаваемой во вторичную цепь трансформаторным путе.ч за счет магнитной связи между це-пя.ми

где / = /i - /2 для повышающего и I = 1 -/j для понижающего автотрансформатора;

2) проходящей мощности, передаваемой во вторичн>ю цепь электрическим путем за счет существующей между обмотками электрической связи,
