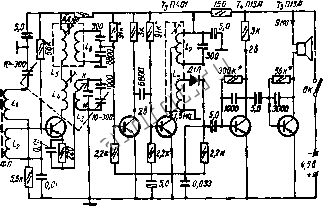

Читальный зал --> Обмоточные провода высокого сопротивления 8 мм. Катушка Lj содержит 200-250 витков провода ПЭШО 0,12, катушка Lg (подвижная) - б-Ю витков провода ПЭШО 0,2-0,3. Высокочастотный трансформатор ЦЬ и дроссель Др, намотаны на кольцах из феррита марки Ф-1000 с внешним диаметром 8 мм. Обмотка состоит из 100 витков провода ГВВ 0,12, обмотка - из 20 витков провода ПЭШО 0,12 (намотка рядовая, равномерно распределенная по кольцу). Обмотка дросселя содержит 200 витков провода ПЭВ 0,12. Трансформатор Tpi собран на пермаллоевом сердечнике типа ШЗ X X 6. Первичная обмотка содержит 1600 витков провода ПЭЛ 0,08 а вто-ричная - 700 витков такого же провода (с отводом от середины). 7,/740<  Рис. Х.83. Схема супер гетеродинного карманного приемника Более подробные сведения о приемнике приведены в работе [Х,18]. Простой супергетеродинный прнемннк. Схема приемника приведена на рис, Х.83. Приемник рассчитан на прием передач в диапазоне средних волн. Чувствительность при работе с ферритовой антенной -3-3,5 мв.м. Преобразователь приемника собран на одном транзисторе (гетеродинный преобразователь). УПЧ собран на двух транзисторах. Промежуточная частота НО кгц. Достаточное ослабление зеркального канала обеспечивается вследствие высокой добротности входного контура. Напряжение АРУ подается в цепи базы транзисторов Гд и Гд. УНЧ собран иа двух транзисторах. Оба каскада в отдельности охвачены отрицательной обратной связью (с коллектора на базу). Подбором емкости конденсаторов в цепях обратной связи можно изменять тембр звучания. При очень малой емкости возможно самовозбуждение приемника на промежуточной частоте. Катушки Li к L2 наматываются на стержне из феррита марки Ф-600 диаметром 8 и длиной 75 мм. Катушка содержит 85 витков проаодв ЛЭШО 7 X 0,07, катушка (подвижная) - 3 витка провода ПЭЛШО0,31. Катушки Lyi L4 намотаны иа унифицированном четырехсек-циоином каркасе из полистирола, внутрь которого вставлен сердечник из феррита Ф-600 диаметром 3,5 и длиной 10 мм. В трех секциях расположена катушка I, содержаисая 140 витков провода ШЛШО 0,15 с отводом от тре- тьего витка, а в четвертой - катушка Ц, содержащая 20 витков провода ПЭЛШО 0,15. Индуктивность катушкн Lg составляет 250 мкгн. Катушки Lg, Lj и Lg размещены в броневых сердечниках диаметром 12 лш из феррита марки Ф-600. Катушка L содержит 50 витков, а катушка Lg - 210 витюв провода ПЭЛ 0,13, Катушка Ц содержит 85 -ь 1 витков, а катушка Lg - 40 витков такого же провода. Методика настройки приемника описана в работе [ХЛ6]. Схема высокочастотной части радиоприемника Рига-301А и Ри-га-301Б приведена иа рис. Х.84. Максимальная чувствительность приемников (при выходной мопцюсти 5 л/п) в диапазоне ДВ не хуже 0,7 мв/м, в диапазоне СВ - не хуже 0,4 мем; реальная чувстЬительнесть соответственно 2 мв/м и 1,2 мв/ли Избирательность (при расстройке на±10 кгц) - ве менее 26 дб, ослабление зеркального канала и на частоте, равной промежуточной,- ие менее 20 до- Реа.чьная чувствительность и избирательность сохраняются при снижении напряжения питания до 6,3 в, а работоспособность - до 4 в. Особенностью входной цепн является то, что средневолновая катушка выполнена в виде двух отдельных катушек (L и Lj), а в диапазоне ДБ все три катушкн (Lj, Lg и LA включаются последовательно. В диапазоне СВ длинноволновая катушка L4 включается параллельно катушке Lg. При такой схеме повышается эффективность магнитной антенны. На транзисторе собран гетеродинный преобразователь частоты. Его нагрузкой является полосовой фильтр, обеспечивающий основную избирательность приемника. Катушки входных контуров намотаны на трех отдельных каркасах, размещенных на стержне круглого сечения из феррита марки 600НН. Диаметр стержня 8 мм, длина - 140 мм. На одном из каркасов расположена катушка L, на втором - катушки Lj и Lg, на третьем (из полистирола) - катушки Lj и Lg. Катушки фильтров ПЧ выполнены иа броневых сердечниках диаметром 8,3 мм из феррита марки 600НН и помещены в экраны. Гетеродинные катушки намотаны на унифицированных четырехсекци-онных каркасах из полистирола. Обмотки катушек Lg и Lg размещены равномерно во всех ccKiuflx. Катушка Lj размещена поверх Lg, а катушка Lg - поверх Lg. Намоточные данные всех катушек приведены в табл. Х.2. Более подробно приемники Рига-301Аэ и Рига-301Б описаны в работе [Х.19]. Схема пч)еносного радиоприеммка Банта приведена на рис. Х.85. Реальная чувствительность приемника на ДБ - 2 мв/м, иа СБ - 0,7 мв/м, иа KB - 40 мкв. Избирательность по соседнему каналу - 26 дб. Максимальная выходная мощность - 200 мвт. Особенностью входных цепей приемника является наличие специального Г-образного фильтра, состоящего из конденсатора Сд и индуктивности юнтaжнoгo провода, соедаияющего базу транзистора с катушками связи входных контуров. Этот фильтр имеет частоту среза порядка 30- 50 Мгц и снижает чувствительность приемника к сигналам телецентров. На транзисторе 7\ собран УВЧ, на транзисторе Tg - смеситель, S иа транзисторе - гетеродин. Нагрузкой смесвтеля является ФСС. УПЧ даухкаскадный с одиночными ноит>рачи. На транзисторе Гд (.обран стабилизатор напряжение, подаваемого на базы транзисторов ч Т,. УНЧ особенностей не имеет. Более подробные сведения о приемнике Банга приведены в работе 1X.9I.
