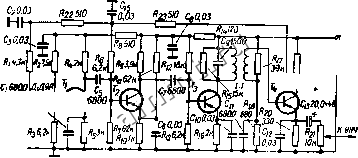

Читальный зал --> Обмоточные провода высокого сопротивления Автомагттская регулировка усиления 597  Шт.кам регули-руемылммп 1 R.tZ 1 I rj Рис X.62. Схема АРУ с задержкой. у которых характеристака анодного тока криволинейна с сильно вытянутым нижним участком. Кр>тизна таких ламп зависит от напряжения на управляющей сетке, которая выполнена в виде цилиндрической катушки с возрастающим шагом намотки. Управляющее напряжение АРУ обычно снимается с нагрузки детектора. Это напряжение пропорционально амплитуде несущей частоты сиг-рала, поэтому при возрастании уровня сигнала на входе приемника управляющее напряжение также растет. Это приводит к увеличению напряжения смещения рна управляющих сетках ламп, вследствие чего усиление управляемых каска- ---- дор умецьшается. В простой системе АРУ (без задержки) для получения регулирующего иапряжения и для выделения огибающей модулированного колебания может быть использован общий детектор. В качестве регулирующего напряжения используется постоянная составляющая напряжения на нагрузке детектора. Недостаток простой системы АРУ - уменьшение усиления приемника даже прн слабых сигналах. Система АРУ с задержкой срабатывает при определенной уровне сигнала на входе детекгора, поэтому при слабых сигналах усиление приемчика не уменьшается. Наиболее распространенная схема АРУсзадерж-кпн предстаилена на рис. Х.62. Для АРУ здесь используется отдельный диод. Отрицательный потенциал, создающий задержку, подается на анод диода. Ддя увеличения напряжения АРУ напряжение промежуточной Части подается ка детектор АРУ с первого контура фильтра ПЧ. Для выделения постоянной составляющей напряжения применяется ЯСфильтр (на рис. Х.62 обведен пунктиром) с постоянной времени {произведение ЯС), равной 0.1-0,2 се/с. Например. I ЖолГХ 0,1 jmk = 0,1 сек. Емкость конденсатора С выбирается ЗО-100 пф, сопротивление резистора Яз - порядка 1-1,5 Мок. Вместо вакуумных даодов могут быть применены и лолупроводанковые с достаточно большим обратным сопротивлением. , В приемнике с УВЧ, преобразователем и одним каскадом ST14 АРУ вбычно осуществляется во всех трех каскадах. В приемнике с двумя каскадами УПЧ желательно, чтобы второй каскад работал при фиксированном смещении. При отсутствии в приемнике УВЧ следует применять АРУ ЕО всех каскадах. Для обеспечения эффективной работы АРУ экранирующие сеткн регулируемых ламп следует питать от стабилизированного источника илн от делн1еля напряжения. АРУ в транзисторных приемниках осуществляется в большинстге случаев путем изменения смещения-*аза-эмиттер водном илн двух к. с-Кадах УпЧ нли УВЧ. При увеличении напряжения сигнала иа входе приемника уменьшается напряжение смещения транзистора, и усиление транзистора падает. Изменение усиления может быть достигнуто при использовании регулируемых делителей с полупроводпиковыми диодами. На рис. Х.63 приведена схема УПЧ с детектором и АРУ. Детектор выполнен на транзисторе по схеме эмиттерного детектора для канала 11ИЗК0Й частоты и коллекторного детектора для канала АРУ. Напряжение АРУ подается на базу транзистора Т. При изменении напряжения входного сигнала от 10 до 10 ООО мкв выходной сигнал изменяется меньше чем  4 JL <J Я.   КУНЧ Рис. Х.63. Схема ЛРУ в транзисторном УПЧ nyiey упраиления током коллектора. в два раза. При больших напряжениях сигнала на входе могут возникнуть искажения. Поэтому такая схема может быть рекомендована только для простых приемников. В схеме УПЧ на рис. Х.64 регулируемыми являются два каскада. Система АРУ работает на принципе насыщения транзисторов. Прн увеля* чении напряжения сигнала на входе напряжение на коллекторе транзио*  . Q.03 6800 НУНЧ Рис. х.64. Схема АРУ в транзисторном УПЧ за счет насыщения транзисторов тора становится менее отрицательным и напряжение на коллекторах транзисторов Ту и уменьшается. Транзисторы входят в режим насыщения, поэтому входные и выходные сопротивления их падают, и усиление уменьшается Такой усилитель может нормально работать при напряжениях входного сигнала до 100-200 мв. Для уменьшения влияния входной проводимости УПЧ на ФОС, с которого обычно поступает входаюй сигнал, емкость конденсатора Cj еле* (ует выбирать достаточно ыалой (не более 5% от емкости крайних коя-уров ФСС).  Rio 5Sh - Ч-1Н > Рис. X.65. Схема комбинированной АРУ в транзисторном УПЧ. На рис. Х.65 приведена схема УПЧ с комбинированной системой 1РУ. На входе УПЧ включен регулируемый делитель, состоящий из дао-ta Д и входного сопротивления первого каскада. При увеличении напря-кния сигнала иа входе напряжение на коллекторе транзистора стано-мтся менее отрицательным, поэтому напряжение запирания даода Д, велнчивается. Проводимость диода уменьшается, и напряжение на входе lepBoro каскада падает. Напряжение на базе транзистора также ста- Последний наснад УПЧ выпрямите/а (детектор) Детектор НУНЯ Дополна-тепьньш УПЧ Вьшрямитвяь (детектор) Рис. Х.66. Скелетная схема усиленной АРУ. новится менее отрицательным, он запирается и усиление каскада резко меньшается. При изменении напряжения сигнала на входе от 10 мкв до I в напряжение на выходе измеияетсЯПне более чем в даа раза. При исполь-ваннн вместо даода типа Д9А диода типа Д223 система АРУ работает -нце лучше. В схемах на рис. Х.63, Х.64 и Х.65 могут быть применены транзисторы типов П401 П403 нли аналогичные.
