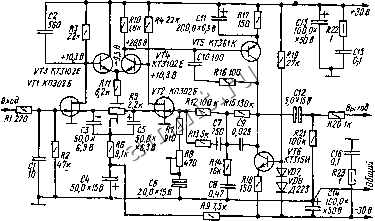

Читальный зал --> Конденсаторы постоянной емкости выпрямителя электропроигрывателя через параметрический стабилизатор, обеспечивающий выходное напряжение 24 В, емкость конденсатора фильтра 500 мкФ. Налаживание корректора сводится к проверке напряжения на выводах 7 (8) ИМС DAI. При его отличии от указанного на схеме следует дополнительно установить резисторы R2 {R2 - второй канал). Требуемый коэффициент усиления каналов предусилителя-корректора на частоте 1 кГц примерно 40 дБ, его устанавливают переменными резисторами R3 {R3 - второй канал). it7K Л  -220 -SB -tSB mh W560K 035100 R3 750 0150,0x6,38 2.7. Предусилитель-корректор для магнитного звукоснимателя иа операционном усилителе К153УД2 [23] Основные технические характеристики: коэффициент усиления 38 дБ на частоте 1000 Гц; отношение сигнал/шум (невзвешенное; см, гл. XI, п. 1.12) 61 дБ при входном сигнале 2,5 мВ и модуле полногб сопротивления головки ~ 2,2 кОм; коэффициент гармоник 0,06 % при выходном напряжении 1 В в диапазоне частот 20...20 ООО Гц; входное сопротивление 47 кОм; выходное - 0,5 кОм. Требуемая АЧХ устройства формируется охватывающей ОУ DA1 (рис. XI.19) цепью частотно-зависимой ООС, состоящей из резисторов R3, R4, R4 , R5, RS и конденсаторов С2, СЗ. При необходимости номиналы этих элементов с достаточной точностью можно рассчитать, пользуясь формулами: R5 ~ {Ко - - 1) R3/l,2; С2= 1/ {2nfR5); СЗ = 1/ {2,4nfcR5); R4 = 3180/С5; Cl > > 159 . 10-3/ {fR3), где Ко - требуемый коэффициент усиления на частоте 1 кГц; f, - частоты сопряжения со стандартной АЧХ, соответственно равные 20, 500 и 2120 Гц; сопротивления резисторов ц омах, емкости конденсаторов в фарадах, частоты в герцах. При расчете задаются значением Kq и сопротивлением резистора R3. Резр:-торы R4 и R5 либо подбирают с пст-мощью омметра из резисторов ближайших номиналов, либо составляют из двух резисторов с допускаемым отклонением сопротивлений от номиналов d: 5 %. В последнем случае, если допуск на номиналы конденсаторов такой же, отклонение АЧХ от стандартной не превышает ± 1 дБ. В устройстве можно использовать резисторы типа МЛТ, конденсаторы К50-6 {С1, С5), КМ-5, КМ-6. С целью уменьшения деформации АЧХ при изменении температуры окружающего воздуха необходимо в частотозадающей цепи применить конденсаторы с нормируемым ТКЕ (групп М47, М75, М750, М1500) (см. гл. II). При использовании рекомендованных деталей корректор не требует налаживания. по ЮОк Рис. XI. 19. Схема предусилителя-корректора для магнитного звукоснимателя на ОУ К153УД2. 2.8. Предусилмтель-корректор для магнитного звукоснимателя на интегральных микросхемах К543УН1А [23] Такой предусилитель за счет применения во входных ИМС каскада малошумящих транзисторов отличается большим отношением сигнал/ шум, а из-за наличия в ней встроенного стабилизатора напряжения Вы/од  позволяет использовать для питания источник с относительно большими пульсациями. Основные технические характеристики: коэффициент усиления 40 дБ на частоте 1000 Гц; отношение сигнал/шум (невзвёшенное; см. гл. XI, п.. 1.12) не менее 70 дБ; коэффициент гармоник 0,05 %; входное сопротивление 300 кОм, выходное - не более 1 кОм. Принципиальная схема одного из каналов стереофонического предусилителя-корректора содержит девять пассивных элементов (рис. XI.20, в скобках указаны номера выводов интегрального усилителя второго канала ИМС). С целью снижения собственных шумов из каждой пары транзисторов входных ДУ использован только один транзистор, базы неиспользованных (выводы ИМС 2 и 13) соединены с общим проводом. АЧХ устройства формируется цепью ООС R3R4C5C3C2R1. Резистор R2* позволяет изменить режим усилителя по постоянному току и устанавливается по необходимости, резистор R5 предотвращает самовозбуждение устройства. Подстроечным резисторами R6 и R6 (в другом канале) подбирается требуе. мое выходное напряжение и балансируются каналы предусилителя при на-лаживании. Высокое входное сопротивление позволяет использовать данный предусилитель практически с любой магнитной головкой звукоснимателя. В частности, головка, в паспортных данных которой оговорены входные емкость (с ней обмотка головки образует резонансный контур, компенси-рующий спад АЧХ в области ВЧ) и сопротивление предусилителя-корректора, подключается к его входу вместе с соответствующими конденсатором и резистором. Высококачественные головки (с малыми потерямц на ВЧ рабочего диапазона) применяются без дополнительной коррекции. При конструировании в случае отсутствия деталей с указанными на схеме номиналами в частотозадающих цепях можно применять другие, рассчитав их номиналы по формулам, связывающим постоянные времени т, и стандартной АЧХ (см. гл. VI, п. 9) с параметрами элементов цепи частотно-зависимой ООС: т - R4C5 ~ 75 мкс; Тз = R4 (СЗ + С5) = 318 мкс, Тд = {R3 + R4) СЗ = 3180 мкс. Для получения в этом случае требуемого коэффициента усиления на частоте 1 кГц сопротивление резистора R1 необходимо изменить пропорционально новым значениям сопротивлений резисторов R3 и R4. Следует учитывать, что увеличивать их более чем в 1,5 раза нежелательно, так как резистор R3 влияет на режим работы ИМС по постоянному току. Для питания предусилителя пригоден любой двухполупериод-ный выпрямитель с выходным напряжением 24...26 В и фильтрующими конденсаторами на выходе емкостью 500...1000 мкФ. При использовании в частотозадающих цепях деталей с допусками отклонений от указанных на схеме номиналов не более ± 5 % налаживание устройства Сводится к проверке режима работы ИМС по постоянному току. Если необходимо, подбирают резисторы R2* и R2* (второй канал) до получения на выходе постоянного напряжения в пределах --7...--17 В и установки номинальных выходных напряжений каналов при всспрсиз-ведении измерительной грампластинки (например, ИЗМЗЗС-02С2/4-1). Рис. XI.20. Схема предусилителя-корректора для магнитного звукоснимателя К548УН 1А. на ОУ 2.9. Предусилитель-корректор для магнитного звукоснимателя высокого качества [23] 1]редусилитель спроектирован на основе разработки японской фирмы Кенвуд . Основные технические характеристики: коэффициент усиления 42 дБ на частоте 1000 Гц; отношение сигнал/шум 82 дБ (измеренное при входном напряжении 5 мВ на частоте 1 кГц со взвешивающим фильтром имеющим АЧХ вида МЭК-А, см. гл. XI, п. 1.12); коэффи-циен! гармоник не более 0,01 % при номинальном выходном напряжении; перегрузочная способность 30 дБ; модуль полного входного сопротивления 48 кОм на частоте 1 кГц; входная емкость 26 пФ; мини-  Рис. XI.21. Схема предусилителя-корректора для магнитного звукоснимателя высокого качества. мальцое сопротивление нагрузки 5 кОм; максимальная емкость нагрузки 2000 пФ. Принципиальная схема одного из каналов этого устройства показана на рис. XI.21. С целью существенного уменьшения собственных шумов входные каскады выполнены На ПТ с р п-переходом, шумы которых практически не зависят от сопротивления источника сигнала. Усилитель содержит два ДУ (VTI, VT2 и VT3, VT4) и оконечный каскад {VT5), нагруженный на источник тока {VT6, VD7, VD8), Коэффициент усиления без ООС - около ПО дБ, линейность АХ усилителя обеспечивает коэффициент гармоник при выходном напряжении 20 В не более 0,03 %. АЧХ его отличается oi* АЧХ других аналогичных устройств тем, что она формируется не тремя, а пятью /?С-цепями с постоянными времени т = R12C7 = 75 мкс. Та iR12 + RM) С9 318 мкс, Тд R15C9 = 3180 мкс, Т4 = = R14C8 = 7950 мкс и Т5 == R13C7 - т = твх (здесь - индуктивность головки звукоснимателя; i - модуль полного входного сопротивления предусилителя-корректора). Цепь R14C8 формирует спад АЧХ на самых низких частотах начиная с 31 Гц, ослабляя уровень помех от вибраций механизма привода проигрывателя. Цепь R13C7 выполняет те же функции, что и входной контур LCyR, Но в отличие от него не создает искажений переходной характеристики Тракта в области малых времен, проявляющихся в искажении тембра
