12 t

-J 1

\ )


анод

Маркиро8ачнай паласа, ca стороны анода

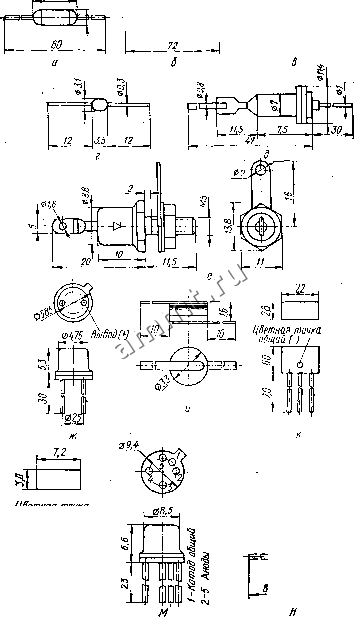

Рис. IV.16. Варикапы.

f 7-40



Усиление и генерирование колебаний возможно на частотах, не превышающих fp-

Основные параметры. Паковый ток 1 - значение прямого тока в точке максимума вольт-амперной характеристики туннельного диода, при котором значение дифференциальной проводимости равно иулю. Ток впадины /д - значение прямого тока в точке минимума вольт-амперной характеристики туннельного диода, при котором значение дифференциальной активной проводимости равно нулю. Отношение токов туннельного диода Ijl - отношение пикового тока к току впадины. Напряжение пика f/n- значение прямого напряжения, соответствующее пиковому току туннельного диода. Напряжение впадины --значение прямо1:о напряжения, соответ-


I/JPI

Щр lnpmax

1обр

Рис. IV. 17. Вольт-амперная характеристика туннельного диода.

Рис. IV.18.

Эквивалентная схема туннельного диода.

Рис. IV.19. Вольт-амперная характеристика обращенного диода.

ствующее току впадины туннельного диода. Напряжение раствора f/pp - значение прямого напряжения на второй восходящей ветви вольт-амперной характеристики туннельного диода, при котором ток равен пиковому. Отрицательная проводимость ер - дифференциальная проводимость перехода на падающем участке прямой ветви вольт-амперной характеристики туннельного диода. Шумовая постоянная Лщ - величина, определяемая соотношением Лщ = 201g /p/gnep. где /р - ток в рабочей точке, а gjjp - отрицательная проводимость туннельного диода. Предельная резистивная частота / - значение частоты, на которой активная составляющая полного сопротивления туннельного диода на его выводах обращаетсяв нуль. Резонансная частота /о - значения частоты, на которой общее реактивное сопротивление р - п-перехода и индуктивности корпуса туннельного диода обращается в нуль.

Предельно доЬустимые параметры: максимально допустимый прямой ток туннельного диода /jjp jgx. максимально допустимый постоянный обратный ток /обр max максимально допустимое постоянное прямое напряжение fnp max

Обращенным называют полупроводниковый диод на основе полупроводника с критической концентрацией примеси, в котором проводимость при обратном напряжении вследствие туннельного эффекта значительно больше, чем при прямом напряжении, а пиковый ток



и ток впадины приблизительно равны. Прямая ветвь вольт-амперной характеристики обращенного диода (рис. IV. 19) аналогична прямой ветви вольт-амперной характеристики выпрямительного диода. Обратная ветвь вольт-амперной характеристики аналогична обратной ветви вольт-амперной характеристики туннельного диода. Обратные токи в обращенных диодах большие при ничтожно малых обратных напря-


0 3,6

80 60 40 20

Рис. IV.20. Туннельные и обращенные диоды.

жениях (десятки милливольт) и значительно превосходят прямые токи Б этой области напряжений. Таким образом, обращенные диоды обладают выпрямляющим эффектом, но проводящее направление у них cooTBeTcfsyeT обратному включению, а запирающее - прямому. Туннельные диоды способны работать при очень малых сигналах. Основные параметры обращенных (рис. IV.20) диодов те же, что и туннельных (кроме f/pp) (табл. IV.11 и IV.12), Дополнительно задаются параметры обратной ветви вольт-амперной характеристики (напряжение при заданном обратном токе).

Полупроводниковый светодиод - это излучающий полупроводниковый прибор с одним или несколькими электрическими переходами, предназначенный для непосредственного преобразования электрической энергии в энергию некогерентного светового излучения. Конструкцией светодиода предусмотрена возможность вывода светового излучения из области перехода сквозь прозрачное стекло в корпусе. В зависимости от выбранного материала й ширины запрещенной зоны полупроводника излучение может лежать в инфракрасной, видимой или ультрафиолетовой области спектра.- Свойства и эффективность работы светодиода оцениваются совокупностью электрических, световых и эксплуатационных характеристик. Основными из них являются мощность и яркость излучения, эффективность преобразования электрической энергии в световую, вольт-амперные, спектральные, динамические характеристики, пространственное распределение излучения. Характеристики светодиода имеют значительный разброс и существенно зависят от температуры. На рис. IV.21 показаны прямые ветви вольт-амперной характеристики светодиода при различной температуре окружающей среды и разброс характеристик от экземпляра к экземпляру при нормальной температуре.

Светодиоды используются как световые индикаторы, источники излучения в оптоэлектронных парах, при работе с кино-и .фототехникой, в устройствах автоматики. Основные параметры светодиодов (рис. IV.22) приведены в табл. IV.-13.

1 1

1 1 1 1

т г

1 ml

¥

Q5 to 1,5 U ,B

Рис. IV.21. Прямые ветви Еольт-амперной характеристики Светодиода типа АЛ106:

1 - при пониженной; 3 - при нормальной; 3 - при. повышенной температурах; 4 - fpaHHUbi поля допусков при нормальной температуре.
