стора VTI и, следовательно, ток насыщения транзистора VT2. Рост напряжения на конденсаторе СЗ прекращается. Накопленная в трансформаторе энергия определяется только током насыщения транзистора УГ, который не зависит от входного напряжения (/j (в некоторых пределах) и определяется током транзистора VT1. Выходное напряжение определяется напряжением стабилизации диода VD1. При уменьшении напряжения на выходе преобразователя закрывается диод VDJ и увеличивается ток насыщения транзистора VT2, что приводит к росту выходного напряжения. Таким образом, обратная связь поддерживает постоянным выходное напряжение.

Трансформатор может быть выполнен на броневом магнитопроводе типа Б26 из феррита марки 1500НМ. Обмотка / содержит 8 витков провода ПЭЛ или ПЭВ-1 0,8, а обмотка - 6 витков такого же

провода диаметром 0,33 мм.

Рис. VIII.24. Схема двухтактного инвертора с выводом средней точки трансформатора.

В ППН, схема которого приведена на рис. VIII.23,б, цепи нагрузки и источника питания разделены гальванически и имеется возможность получить несколько любых стабильных напряжений на нагрузках. Недостаток такого ППН - некоторая зависимость выходногб напряжения от тока нагрузки. При использовании указанных на схеме транзисторов и диодов максимальная мощность в нагрузке равна 2 Вт, нестабильность выходного напряжения не более 0,5 % при (/ = 4... 12 В и не более 1,5 % при изменении температуры окружающей среды от -40 до -]-50 °С [3].

Транзистор VT2 используется в качестве ИСТ. От его параметров зависит максимальная мощность в нагрузке. Резистор R1 позволяет регулировать выходное напряжение при номинальном входном, резистор R2 - при минимальном входном напряжении. Регулировка осуществляется поочередно несколько раз. Трансформатор отличается от трансформатора ППН, схема которого приведена на рис. VIII.23,б, наличием дополнительных обмоток / и IV, содержащих по 15 витков провода ПЭЛ 0,33 или ПЭВ-1 0,33. .

Двухтактные преобразователи напряжения отличаются лучшим использованием трансформаторов. При небольшой выходной мощности (до нескольких десятков ватт) инверторы таких ППН выполняются по схеме с выводом средней точки трансформатора (рис. VIII.24) без усилителя мощности. Транзисторы чаще всего включаются по схеме с ОЭ, при которой достигается сравнительно высокий КПД при малых напряжениях источника питания. Включение с ОК является удобным в случаях, когда коллектор транзистора соединен с его корпусом.

При включении напряжения питания (/ в автогенераторе возникают колебания и постоянное напряжение преобразуется в переменное напряжение прямоугольной фррмы. В автогенераторах с пасы- щающимся силовым трансформатором переключение транзисторов осу ществляется в результате смены полярности напряжения на обмотках трансформатора в момент насыщения магнитопровода. В этих инверторах цепь обратной связи (базовые обмотки) находится на общем магнитопроводе трансформатора. Частота преобразования определяется параметрами трансформатора и транзисторов и напряжением питания. Основной недостаток таких инверторов - резкое увеличение тока



через открытый транзистор в момент насыщения магнитопровода, что вызывает дополнительные потери мощности. Магнитопровод трансформатора должен изготавливаться из материала с прямоугольной петлей гистерезиса, например, из пермаллоя марок 34НКМП, 50НП, 79НМ.

Расчет инвертора, схема которого приведена на рис. VIII.24, выполняется по следующей методике.

1. Определяют ток насыщения трансформатора по формуле

где /гот- амп.гитуда тока выходной обмотки; - напряжение на нагрузке; ц - КПД трансформатора; С/. - напряжение питания. Если инвертор работает на резистивную нагрузку, на выпрямитель, собранный по мостовой или схеме удвоения, то /g = /д (/ц - ток нагрузки). Если нагрузкой является двухполупериодный выпрямитель, Im ~ 12/д. Значение ц в зависимости от мощности инвертора можно принимать в пределах 0,75...0,95 (значения более 0,9 соответствуют мощностям более 20 Вт).

2. Определяют максимальное напряжение на закрытом транзи- сторе по формуле С/эт 2,4C/j и амплитуду тока коллектора /j

З/ц и выбирают тип транзисторов так, чтобы выполнялись условия UQ < С/кЭтах Ктах-

3. Определяют ток базы транзисторов при насыщении трансформатора по формуле /внас (1,3...1,5) laJ2\3 21Э - минимальное значение коэффициента передачи тока.

4. Принимают напряжение базовых обмоток равным 2,5... ...3,5 В и рассчитывают сопротивления базового делителя напряжения по формулам

R1 ((/б - 0,6) б ; R2 URX/QJ.

5. Определяют габаритную мощность трансформатора по формуле Pj, = 1,ЗС/22/л если инвертор работает на резистивную нагрузку или на выпрямитель, собранный по мостовой или схеме удвоения, или Pj, = 2,ш2/2от если нагрузкой является двухполупериодный выпрямитель.

6. Определяют произведение SS (см. гл. III, § 5), принимая = 1,5 Тл для пермаллоя марок 34НКМП, 50НП и 5 = 0,85 Тл

для пермаллоя марки 79НМ, и выбирают магнитопровод (см. гл. III, § 5).

7. Определяют токи в обмотках трансформатора: /j = Y2I, /ц = V2/gg3(, и продолжают расчет по методике, приведенной в гл. Ill, § 5.

На рис. VIII.25 приведена практическая схема стабилизированного ППН в двухполярное. Выходное напряжение можно регулировать в пределах от 2 X 3,3 В до 2 X 15 В, выходная мощность ППН до 0,2 Вт, выходное сопротивление не более 150 Ом, коэффициент стабилизации напряжения около 15 Инвертор ППН выполнен по схеме с выводом средней точки трансформатора (см. рис. VIII.24). Транзисторы инвертора работают в ненасыщенном режиме, что позволяет регулировать их токи и, следовательно, выходное напряжение ППН. На транзисторах VT1 и VT2 собран дифференциальный усилитель (см. гл. VI, п. 3), на один из входов которого подается напряжение обратной связи с выхода ППН. При увеличении выходного напряже-



ния повышается напряжение на базе VT2 и, следовательно, уменьшается ток .коллектора транзистора VTI, цто вызывает уменьшение тока транзисторов инвертора и выходное напряжение ППН. При регу-. лировании остается постоянной сумма токов транзисторов VTJ и VT2, которая определяется сопротивлением резистора R2. Это сопротивление определяет и. максимальную выходную мощность ППН. Резистор R3 регулирует выходное напряжение только при условии, что

VTI, VT2 КТ3156 УТЗ. УТ КТ326Б УВ2-УП5 КД 105Б

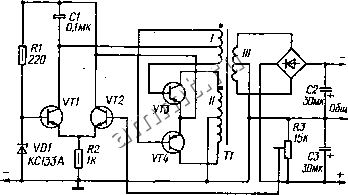

Рис. VIII.25. Схема стабилизированного ППН в двухполярноа напряжение.

С2--С1

СЗ

RIQ VTi(--

Рис. VIII.26. Схема полумостового двухтактного инвертора.

снимаемое с него напряжение больше напряжения стабилизации КС VDl. Если это условие не выполняется, транзистор УТ2 закрывается, а транзистор УТ1 переходит в режим ИСТ. Стабилизация выходного напряжения при этом отсутствует. Частота преобразования зависит от нагрузки. В режиме холостого хода она близка к 100 кГц, при максимальной нагрузке - около 8 кГц [4].

Трансформатор преобразователя выполнен на кольцевом магнитопроводе К22 X 12 X 6 из феррита марки 2000НМ. Обмотка / содержит 2 X 20 витков, обмотка - 2 X 60 витков и обмотка / -
