радиостанций захват их системой ФАПЧ может быть затруднен. В этом случае незначительно расстраивают гетеродин сердечником катушки l1 или вводят электронную подстройку, включив переменный резистор сопротивлением несколько мегаом параллельно конденсатору с5.

3. Приемники сигналов с амплитудной модуляцией в диапазонах ДВ-СВ-KB

3.1. Супергетеродин на одной микросхеме Селга-309 [5]

Супергетеродин предназначен для приема передач РВ станций на магнитную антенну в диапазонах СВ и ДВ, питается от встроенной батареи напряжением 4,5 В (три элемента 316 или А316), потребляя в отсутствие сигнала, ток 10...13 мА, а при выходной мощности, равной 40 % номинальной, около 40 мА. Предусмотрена возможность подключения к приемнику внешней антенны и миниатюрного головного телефона ТМ-4 (см. также гл. ХП, п. 1.6). Параметры полностью соответствуют требованиям ГОСТ 5651-82 к переносным приемникам третьей группы сложности.

Основные технические характеристики: чувствительность по напряженности поля, ограниченная шумами, при отношении сигнал/щум 20 дБ в диапазоне СВ 0,7 мВ/м, в диапазоне ДВ 1,4 мВ/м; минимальная избирательность по соседнему каналу 30 дБ при расстройке =!а 9 кГц на частоте 1 МГц, то же по зеркальному каналу 46 дБ на частоте 200 кГц и 36 дБ на частоте 1 МГц; диапазон воспроизводимых частот 450...3150 Гц по звуков,ому давлению; коэффициент гармоник всего тракта 3 % по электрическому напряжению; выходная мощность номинальная/максимальная 100/160 мВт; действие АРУ: изменение уровня сигнала на выходе 4 дБ при изменении входного сигнала на 30 дБ; габаритные размеры 75 X 150 X 35 мм; масса с батареей питания 340 г.

Радиоприемник выполнен на основе ИМС К174ХА10 (аналоги в ФРГ TDA1083, в ГДР A283D), структурная схема и цоколевка ИМС приведены на рис. ХП.13,а.

Двойной балансный смеситель u1 обеспечивает отношение сигнал/шум 20 дБ при входном сигнале на выводах 5 и 7 не более ЗО.мкВ и глубине модуляции 30 %. Максимальный входной сигнал при коэф-фициенте гармоник 10 % и глубине модуляции 80 % составляет не менее 150 мВ, входное сопротивление смесителя 3 кОм.

Гетеродин g1 представляет собой симметричный мультивибратор с коллекторно-базовыми связями транзисторов и, генераторов тока в цепях их эмиттеров. Напряжение синусоидальной формы выделяется на перестраиваемом LC-Konrype, подключаемом через катушку связи к выводу 5. Оптимальное напряжение гетеродина на нем 150... ...200 мВ. Преимущество такой схемы перед традиционной трехточкой - всего две коммутируемые цепи. Коэффициент передачи смесителя u1 и напряжение гетеродина g1 зависят от уровня входного сигнала, так как они охвачены системой АРУ. Напряжение ПЧ 465 выделяется на LC-контуре, подключаемом к выводу 4, и после цепей избирательности по соседнему каналу приема поступает на вход УПЧ Л 7 (к выводам 1 и 2).

Усилитель ПЧ представляет собой четыре каскада ДУ с резистив-ной нагрузкой и оДин резонансный, нагруженный широкополосным



LC-контуром, подключаемым к выводам 14 и 15. Для управления стабилизатором тока УПЧ используется постоянная составляющая сигнала 34 на выводе 8. Выход УПЧ является также входом первого дифференциального каскада двухтактного детектора U2: на выводы 14 и 15 подается со сдвигом фаз 180° сигнал с широкополосного УПЧ.

Коэффициент передачи детектора равен 6...8 дБ, напряжение 34 на его выходе (вывсд 8) 70...200 мВ при сигнале на входе смесителя 1 мВ и глубине модуляции 30 %. Разброс параметров экземпляров ИМС компенсируют подбором резистора, подсоединяемого к выводу 5, сюда же подключается конденсатор фильтра детектора. Выходной ток детектора не должен превышать 0,4 мА.

XSf Y УТ Y I ШОЗА



1 1 i J- ~Ш L5.2 ВТШк

7kU± 27U

C11W00

634,58

BAI 0,25ГД-Ю

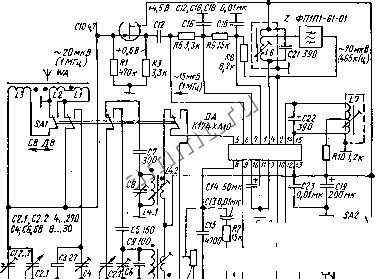

Рис. XII. 13. Структурная (a) и принципиальная (б) схемы супергетеродинного радиоприемника *Селга-309 .

Первый каскад УЗЧ А2 выполнен на транзисторах структуры р - п - р, благодарней ему на его входе (вывод 9) создается нулевой Потенциал; входное сопротивление 100 кОм. Двухтактный выходной каскад на БТ структуры п - р - п работает в режиме В и обеспечивает при напряжении питания 6 В максимальную выходную мощность не менее 0,3 Вт на нагрузке 8 Ом. Коэффициент передачи УЗЧ равен 36...38 дБ, коэффициент гармоник- 1,5%. К выводу 70 подключается оксидный конденсатор развязки по постоянному напряжению



цепи ООС УЗЧ, наэтом же выводе обеспечивается стабилизированное постоянное напряжение 1,2 В.

Микросхема работает при напряжении питания 2,7...10 В. При питании от источника более высокого напряжения используется балластный резистор, ограничивающий потребляемый ток до 50 мА. При повышенном напряжении начинает работать внутренний стабилизатор параллельного типа G2, выполненный на одном ВТ и двух стабилитронах. Ток, потребляемый ИМС в отсутствие сигнала при напряжении питания 6 В, составляет не более 16 мА, его зависимость от напряжения питания - линейная.

ВЦ приемника (рис. ХП.13,6) состоит из катушек L1-L3 магнитной антенны WA и конденсаторов С1, С2.1 (одна из секций сдвоенного блока КПЕ С2), СЗ и С4, коммутируется двумя группами контактов переключателя SA1 так, что на ДВ катушки включаются последовательно, а на СВ - параллельно (на схеме показано положение СВ). Истоковый повторитель на ПТ КГ служит для согласования высокодобротной ВЦ с входом смесителя ИМС. Коэффициент передачи напряжения равен 0,75...0,95, выходное сопротивление 250...750 Ом, ток канала ПТ 0,2...0,5 мА. Благодаря высокому входному сопротивлению и линейности проходной характеристики ПТ радиоприемник имеет хорошую избирательность по зеркальному и другим дополнительнкм каналам приема. Полоса пропускания ВЦ определяется добротностью МА и сопротивлением шунтирующего ее резистора R1. С истока тран-зистора VT сигнал РЧ через конденсатор С12 поступает на вход смесителя ИМС (вывод 6). Второй вход (7) смесителя соединен с общим проводом через конденсатор С16, между базами первого ДУ смесителя включен резистор R5, задающий его режим по постоянному току. Аналогичную роль выполняет резистор R6 на входе УПЧ. Катушки гетеродина коммутируются двумя другими группами контактов переключателя 5Л/, точность сопряжения настроек гетеродина и ВЦ на средних частотах диапазонов определяется конденсаторами С5 (ДВ) и С7 (СВ). Контуры перестраиваются сдвоенным блоком КПЕ С2. Напряжение ПЧ выделяется контуром L6C21 и поступает на вход ПКФ, согласование его с выходом смесителя автотрансформаторное. Коэффициент включения в контур равен 0,1, нагрузкой являются резистор R8 и входное сопротивление УПЧ ИМС, поэтому номинал резистора больше требуемого по ТУ на пьезофильтр. Полоса пропускания УПЧ на уровне -6 дБ лежит в пределах 6...8 кГц, ослабление сигнала от выхода смесителя (вывод 4} до входа УПЧ (вывод 2) 23... ...26 дБ. Нагрузкой последнего каскада служит контур L7C22, к отводу от середины обмотки его катушки подключен резистор R10, задающий режим по постоянному току входного каскада детектора. С выхода детектора (вывод 8) сигнал 34 через регулятор громкости (переменный резистор R4) поступает на вход УЗЧ (вывод 9), конденсатор С15 и цепь R2R4C11 отфильтровывают составляющие ПЧ про-детектированного напряжения. Усиленный сигнал 34 через разделительный конденсатор СП и контакты телефонного гнезда XS2 подводится к динамической головке ВА1, резистор R9 увеличивает глубину ООС УЗЧ и снижает его коэффициент гармоник.

При регулировке максимальную чувствительность приемника устанавливают подстроечным резистором R7. Напряжения сигналов в характерных точках приемника указаны на схеме, режимы,по постоянному току на выводах ИМС относительно выводов 3 или U.

Номер вывода Га2 4,5и13 6и7 9 10 12 14 r 15 16

Напряжение 0,9 4,5 0.85 0,01 1,2 2,1 4,35 1

сигнала, В
