через светодиод остается в пределах 2,8 =t 0,2 мА. Вместо стабилитрона можно применить три-чегыре последовательно соединенных кремниевых диода в прямом включении, а вместо транзистора типа МП41 - транзисторы типов МП39, МП40, МП42 с любым буквенным индексом и другие. Сопротивление резистора R2 подбирают таким, при котором достигается максимальная яркость свечения при макси-мальком напряжении сигнала на входе детектора.

Светодиод индикатора точной настройки можно включить в одно из плеч дифференциальной пары транзисторов, один из которых работает Б каскаде УПЧ (рис. УП.55,б). При точной настройке напряжение .АРУ становится максимальным, ток транзистора VT1 - минимальным, а ток транзистора VT2 и светодиода - максимальными.

При точной настройке приемника сигналов с ЧМ постоянное напряжение на выходе Дм (например, дробного детектора) равно нулю. ; В индикаторе, схема которого приведена на рис. VH.SS, в, ОУ остается

-j-C)-

R2 2:2к

~Ьзз

W Ш5б

~ 0,033т

R5 200к

/R3 т

ктза

R7 ЦК

R6 22к

50мк

L vtj

Rb3,3.

+C5 ЗОмк

Питание УЗЧ-П

Рнс. Vn.56. Схема устройства бесшумной настройки приемника.

сбалансированным, и светодиоды не светятся. Если приемник настроен неточно, на выходе ЧД появится постоянное напряжение определенного знака (в зависимости от знака расстройки), которое вызовет разбаланс ОУ. Через один из светодиодов будет протекать ток, который обусловит его свечение. При расстройке приемника в другую сторону будет светиться другой светодиод. С помощью резистора R1 можно установить необходимуто чуёствительность индикатора.

Индикатор настройки, схема- которого приведена на рис. Vn.55, г, представляет собой дифференциальный каскад, нагрузкам! которого являются светодиоды. Приточной настройке приемника оба светодиода светятся с одинаковой яркостью (не максимальной), которую можно установить с помощью резистора R2. При неточной настройке один светодиод светится ярче другого.

Устройство бесшумной настройки подавляет шумы в процессе перестройки приемника с программы на программу, а также при прекращении работы радиостанции, на которую был настроен приемник. Схема такого устройства, примененная в приемнике Рига-104 , приведена на рис. VII.56. При включенном устройстве (выключатель S1 разомкнут) и настройке приемника на радиостанцию выходное напряжение (на коллекторе транзистора VT3) близко к напряжению источника питания н поступает для питания предварительного УЗЧ. Это обусловлено тем, что постоянное напряжение, полученное путем выпрямления предварительно усиленного напряжения ПЧ, отпирает транзистор VT2 и запирает транзистор VT3. При недостаточном уровне сигнала ПЧ транзистор VT2 закрыт, а транзистор VT5 открыт. Напряжение питания предварительного УЗЧ очень мало,



13. Стереофонические радиоприемники *

Система стереофонического радиовещания. При стереофоническом радиовещании с помощью одного несущего колебания передается информация по двум независимым каналам (А и Б). По одному иЗ канйлов передают сигнал в основном от левого микрофона, по другому -г от Правого. Стереофонические передачи ведутся в диапазоне УКВ, что Позволяет ослабить влияние помех и передать широкую полосу звуковых частот.

К системе стереофонического радиовещания нредьявляется требование совместимости с монофонической системой. На обычный приемник сигналов с ЧМ должна приниматься- стереофоническая передача как полноценная монофоническая. Чтобы удовлетворить требование совместимости, исцользуется метод суммарно-разностного преобра- зования сигналов. В полосе 34 передается сумма сигналов (А + В), а в диапазоне сверхзвуковых частот.- информация о разностном


0,03

15 16,25

31,25 46.25 /,кГи

а . Ь ,

Рис. VII. 57. Полярно-модулированное колебание (а) и его частотный спектр (б).

сигнале (А - В). Сверхзвуковые частоты (СЗЧ) образуются при модуляции поднесущей. Сигналом стереофоническойпередачи модулируют по частоте колебание передатчика

В СССР применяется система стереофонического вещания с полярной модуляцией. Полярно-модулированное колебание (ПМК) представляет собой сложное колебание, в котором огибающая положительных амплитуд изменяется в соответствии с сигналом А (в левом стереоканале), а огибающая отрицательных амплитуд.- в соответствии с сигналом В (в правом стереоканале) (рис. VII.57,а). Частотный спектр ПМК состоит из низкочастотной части, определяемой суммар ным сигналом (А + В), и высокочастотной части, представляющей собой спектр модулированной по амплитуде разностным сигналом (А - В) поднесущей (рис. VII.57,б). Максимальная полоса частот, занимаемая ПМК, равна 30...46250 Гц. Максимальная девиация частоты несущей передатчика при передаче ПМК равна =t 50 кГц, т. е. такая же, как в системе обычного вещания с ЧМ на УКВ. При частотной модуляции несущей передатчика необходимо, чтобы максимальная амплитуда ПМК не превышала максимальной амплитуды монофонического сигнала. Чтобы использовать мощность передатчика с большей пользой, амплитуду поднесущей в спектре ПМК подавляют в пять раз (на 14 дБ). В стереофоническом приемнике уровень поднесущей восстанавливается. Полярно-модулированное колебание с частично подавленной поднесущей называется комплексным стереосигналом (КСС).

Монофонический приемник воспроизводит низкочастотную часть сигнала (А + В), являющуюся полноценным монофоническим сигналом. В стереофоническом приейнике в процессе демодуляции частотно-модулированного сигнала образуется КСС. Этот сигнал подается на стереодекодер, который выполняет две функции: восстанавливает уровень поднесущей и детектирует полярно-модулированное колебание.



Стереодекодеры. Для восстановления уровня поднесущей в сте-реодекодерах используются резонансные корректирующие цепи. Обычно т&к&я цепь состоит из резистора и колебательного контура, настроенного н частоту поднесущей (31,25 кГц). Добротность контура должна быть равна 100, а резонансное сопротивление - в четыре раза больше сопротивления резистора корректирующей цепи. Такую цепь можно включать в цепь коллектора транзистора с большим выходным сопротивлением. Если не удается получить требуемую добротность контура, можно добавить еще один корректирующий каскад. Выделить сигналы стереоканалов можно при помощи двух АД с разной полярностью включения диодов. Однако при таком способе декодирования стереосигнала оказывается малым переходное затухание между Каналами (не более 14 дБ).


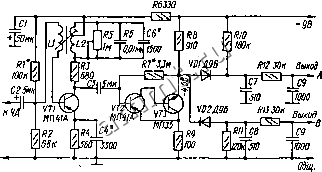

Рис. VII,58. Схема простого стереодекодер а.

Сема простого стереодекодера, который целесообразно приме* нять в переносных приемниках, приведена на рис. VII.58. Поступающий с выхода ЧД КСС подводится непосредственно к каскаду восстановления поднесущей на транзисторе VT1. Этот каскад охвачен ПОС через катушку /./ и ООС по току за счет цепи R4C4. Благодаря ПОС достигается требуемая добротность контура корректирующей цепи, ООС стабилизирует работу каскада и уменьшает искажения сигнала. Глубцна ПОС зависит также и от выходного сопротивления ЧД, поэтому налаживание стереодекодера следует проводить с конкретным приемником. Вход полярного детектора подключен к усилительному каскаду без переходного конденсатора. Вследствие этого смещаются рабочие точки диодов на более линейный участок В.АХ и, следовательно, уменьшаются нелинейные искажения в стереорежиме. Кроме того, достигается прямое прохождение монофонического сигнала, по зтому не требуется переключение режимов моно - стерео .

Транзисторы VT1 и- VT2 должны имеТь коэффициент передачи тока 213 более 60. Катушки индуктивности намотаны на унифицированный секционированный каркас диаметром 5 мм с подстроечным сердечником С2,8 X 10 из феррита марки 600НН. Катушка L1 содержит 90 витков провода ПЭВ-2 0,14, L2 - 3 X 160 витков того же провода с отводом от 120-го витка. Контур L2C5C6 удобно настраивать по нулевым биениям. Для этого первый каскад переводят в режим Генерации, включив параллельно конденсатору С4 конденсатор емкостью 0,01...0,015 мкФ и установив максимальное сопротивление резистора R5. Подбором емкости конденсатора С4 добиваются максимального разделения канаЛов,
