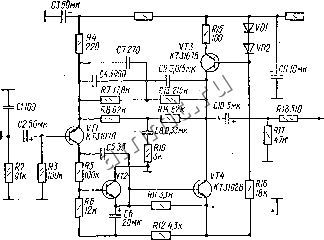

Читальный зал --> Конденсаторы постоянной емкости если сопротивление R1 равно 20 кОм. Верхняя граница диапазона рабочих частот определяется только головкой звукоснимателя. Схема высококачественного предусилителя-кофректора с большой перегрузочной способностью, предназначенного для работы с магнитной головкой звукоснимателя, приведена на рис. VI.45. Большая перегрузочная способность усилителя (34 дБ) достигнута применением в выходном каскаде источника тока на транзисторе VT3. На транзисторах VT1 и VT4 выполнены каскады усиления напряжения, на тран-зцСТОре VT2- эмиттерный повторитель. В цепь эмиттера транзистора включена цепь ПОС R12C6, повышающая сопротивление нагрузки цервого каскада по переменному току, что позволило увеличить в три>< efblpe раза усиление предусилителя-корректора с разомкнутой пет + 22в  RflOD Выход VT2 КТ3102Д Рис. VI.45. Схема предусилителя-корректора для электрофона с магнитной головкой звукоснимателя. лей ООС н соответственно во столько же раз уменьшить нелинейные искажения лри введении ООС. Входной фильтр/?/Сослабляет высокочастотные наводки, конденсатор С5 осуществляет фазовую коррекцию. Цепь формирования стандартной АЧХ образована элементами R7, R13, С4, С7 €9 и нагружена резистором R4, сопротивление которого определяет коэффициент усиления всего предусилителя-корректора. Рокот-фильтр выполнен на элементах Я8, RJ4, €3 R10, имеет частоту среза 31,5 Гц и крутизну спада АЧХ 6 дБ на октаву. Основные технические характеристики предусилителя-корректора; коэффициент усиления 40 дБ на частоте 1000 Гц, отклонение АЧХ от стандартной не более 0,3 дБ в диапазоне частот 50...20000 Гц, коэффициент гармоник не более 0,01 % в диапазоне частот 40...16000 Гц при выходном напряжении 0,5 В, отношение сигнал/шум (взвешенное по кривой МЭК-А) 80 дБ при частоте 1000 Гц и входном напряжении 5 мВ, входное сопротивление 47 2 кОм. При выходном напряжении 10 В коэффициент гармоник 0,015 % при частоте 1000 Гц и 0,022 %при частоте 40 Гц 118]. В частотозадающих цепях предусилителя-корректора следует применять конденсаторы с отклонением емкости от номинальной не более
2Ь 5 %, резисторы - с отклонением сопротивления от номинального не более 2%, Транзистор КТ3107Л можно заменить на КТ3107 с буквенными индексами Д, Е, Ж, а КТ3102Д-на КТ3102 с индексом А или Б. Диоды КД521В можно заменить любыми кремниевыми, однако при этом может потребоваться регулировка тока выходного каскада резистором R15. Основные электрические параметры промышленных электрофонов приведены в табл. VI.9. 10. Усилители для магнитофонов Усилители воспроизведения предназначены для предварительного усиления сигналов, поступающих от воспроизводящей (ГВ) или универсальной (ГУ) головки и коррекции АЧХ тракта воспроизведения. Особенности УВ следующие: 1) работа при слабых сигналах на входе (ЭДС, развиваемая ГВ, не превышает нескольких милливольт); 2) внутреннее соп{)отивление источника сигнала (магнитной головки.) зависит от частоты и изменяется в широких пределах; 3) неравномерность АЧХ, необходимая для коррекции, может достигать 20...25 дБ. Основные трудности, встречающиеся при разработке УВ, заключаются в достижении достаточно низкого уровня собственных шумов -и минимального уровня нелинейных ис1сажений. Получение необходимой АЧХ особых трудностей не представляет. Общие рекомендации по построению малошумящих усилителей приведены в § 8. Поскольку шумовые свойства усилительного каскада зависят от внутреннего сопротивления источника сигнала, при выборе режима транзистора первого каскада УВ необходимо учитывать полное сопротивление ГВ или ГУ. Например, для транзистора типа КТ3102 оптимальный ток коллектора, при котором коэффициент шума минимален, составляет 100...300 мкА при сопротивлении источника сигнала 1 кОм и 30...60 мкА при 10...100 кОм. Полное сопротивление магнитной головки можно определить по формуле 121 = У{2лР1) + R, где F - частота; L, - индуктивность головки; R - сопротивление головки постоянному току. На высоких частотах Z 2nFL. Основные параметры магнитных головок приведены в табл. VI. 10 и VI.11. Чтобы увеличить напряжение полезного сигнала на входе УВ, необходимо применять головки с большой индуктивностью (свыше 100 мГн). Однако в этом случае УВ должен иметь достаточно большое входное сопротивление. В противном случае появляется дополнительный спад АЧХ на ВЧ и, следовательно, требуется дополнительная коррекция АЧХ, приводящая к ухудшению шумовых характеристик канала воспроизведения. Кроме того, требование большого входного сопротивления УВ противоречит условию получения минимального относительного уровня шумов. При подключении ГВ или ГУ ко входу УВ через конденсатор увеличивается модуль полного сопротивления источника сигнала (головка - конденсатор), что приводит к росту уровня шумов. Кроме того, конденсатор вносит дополнительный шум, уровень которого тем больше, чем меньше емкость и добротность конденсатора. Непосредственное подключение головки к входу УВ возможно при питании УВ от двух разнополярных источников (в этом случае потенциал базы входного транзистора может быть близким к нулю), при выполнении первого каскада УВ на ПТ, который может работать при нулевом на-
