низшая воспроизводимая частота сигнала; - сопротивление громкоговорителя. При этом могут потребоваться конденсаторы с емкостью в тысячи микрофарад и номинальным напряжением, равным напряжению источника питания, которое в усилителях большой мощности может быть значительным. Громкоговоритель можно включать между выходом усилителя и искусственной средней точкой, образованней при помощи двух конденсаторов с равными номинальными емкостя?у;и (рис. VI.24,а). В этом случае номинальное напряжение конденсаторов может быть в два раза меньше, чем в схеме, данной на рис. VI.23, а номинальная емкость каждого должна быть в два раза больше. В усилителе с питанием от сети переменного тока при включении нагрузки по схеме, приведенной на рис. VI.24,а, к источнику питания должны предъявляться требования в отношении уровня пульсаций напряжения. В усилителе с питанием от двух источников с разной

МП38

Mnw СЗ -80т I кВ

3

0. д

Рис. VI.24. Схема бестрансформаторного выходного каскада на составных БТ, работающих в режиме класса В (а), и вариант включения источников питания (б).

полярностью громкоговоритель можно включать непосредственно на выход усилителя (без конденсаторов), как показано на рис. VI.24,б. В такой схеме снижаются требования к идентичности транзисторов, а при питании от сети переменного тока - и требования в отношении уровня пульсаций напряжения.

В усилителях с непосредственным включением нагрузки возможно повреждение головок громкоговорителей при появлении на выходе постоянного напряжения (например, при пробое одного из транзисторов выходного каскада). Этот недостаток устраняется с помощью защитного устройства, отключающего громкоговоритель при появлении на выходе постоянного напряжения [6].

Для повышения усиления мощности в выходных каскадах исполь-зуюг включение транзисторов по схеме с ОЭ (см. рис. VI.24 и VI.25), а также составные транзисторы (рис. VI.24). Для повышения экономичности усилителя и уменьшения рабочей температуры транзисторов выходного каскада необходимо повышать КПД этого каскада, который тем больше, чем больше отношение амплитуды сигнала на выходе к половине напряжения питания и чем меньше ток покоя транзисторов выходного каскада. Чтобы повысить амплитуду напряжения сигнала на выходе, следует применять транзисторы с как можно меньшим сопротивлением насыщения. Ток покоя транзисторов можно резко снизить, выбрав режим класса В (нулевое смещение база - эмиттер) (см. рис. VI.24). Однако такой режим работы характеризуется большими нелинейными искажениями (типа ступенька*) и приемлем лишь в усилителях низкого качества. Для высококачественных усилителей применяют режим класса АВ, при котором ток покоя уменьшают до



определенного предела, выбирая соответствующее напряжение смещения. Для повышения КПД выходного каскада необходимо, чтобы ток покоя как можно меньше изменялся при изменении напряжения питания и температуры окружающей среды, а также при нагреве транзисторов. На рис, VI.25 приведена схема усилителя мощности, для которого использованы приведенные выше рекомендации по повышению КПД. Выходной каскад выполнен на комплементарной паре транзисторов, включенных с ОЭ. Ток покоя транзисторов выходного кас-када стабилизирован при помощи источника тока на транзисторе VT4 и диода VD2. Подбирая сопротивление резистора R10, устанав-

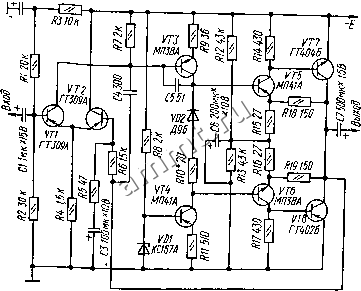

Рис. VI.25. Схема усилителя мощности с си.мметричным выходным каскадом на транзисторах с ОЭ.

ливают ток покоя в пределах 2,5...3 мА. Для жесткой стабилизации постоянной составляющей выходного напряжения (в точке соединения коллекторов транзисторов VT7 и VT8) введена глубокая ООС по постоянному току. Чтобы достичь минимальных искажений сиг нала, необходимо подбирать транзисторы VT7 а VT8c близкими харак-теристиками> Для повышения температурной стабильности тока покоя транзисторов выходного каскада следует установить диод VD2 на теп-лоотводе одного из них. Параметры усилителя: диапазон рабочих частот 60...20000 Гц, чувствительность 7 мВ, номинальная выходная мощность при нагрузке 8 Ом и коэффициенте гармоник до 1 % 0,8 Вт при напряжении питания 9 В и 1,8 Вт при напряжении питания 12 В, входное сопротивиение 15 кОм. Усилитель сохраняет работоспособность при снижении напряжения питания до 3 В.

Расчет бестрансформаторных выходных каскадов. Если тип транзистора не задан, то вначале определяют максимальную амплитуду



йапряжения на нагрузке

Рде £ -напряжение источника питания; f/min - напряжение на коллекторе, соответствующее началу прямолинейного участка статических характеристик коллекторного тока и зависящее от максимального тока коллектора и типа транзистора (обычно для транзисторов средней и большой мощности /кт1п ~ 0,5..Л,5 В).

Максимальная мощность в нагрузке определяется по формуле

где - сопротивление нагрузки;

максимальный ток кайлайрра - по формуле

максимальное значение среднего тока (потребляемого от источника питания) - по формуле

коэффициент полезного действия каскада - по формуле

Г) = 0,78(1-2С/кшш/); максимальная мощность, рассеиваемая на коллекторе,- по формуле

Если напряжение источника питания не задано, то его можно рассчитать следующим образом:

По значениям Р, 7* ср КЭ выбираются типы транзисторов.

Пример. Напряжение питания 12 В, сопротивление нагрузки 6,5 Ом. = 0,5 . 12 - 1 --5 В; Р = 5V2 6,5 2 Вт ;/к=

2 2/6,5 я 0,78 А; /.р = 0,78/я 0,25 А; г\ = 0,78 (1 - 2 X X 1/12) = 0,65; Рк; = 2 (1 - 0,65) /2 - 0,65 0,54 Вт. Подходят транзисторы типов П201Э, П202, П213 и др.

Если заданы типы транзисторов, напряжение источника питания не должно превышать максимально допустимого напряжения коллектор - эмиттер Uyq jjjg. Динамическую характеристику каскада строят так же, как для трансформаторного (см. выше), приняв Ujq== Е/2. Определяют 1, U., U,n = (/ко - Kmin- Далее расчет выполняют так же, как и в случае когда тип транзисторов не задан.

Особенности выходных каскадов на ПТ, Применение ПТ в выходном каскаде УЗЧ позволяет упростить усилитель, поскольку не требуется усиление мощности в предыдущих каскадах. При использовании мощных МДП-транзисторов изменяется характер нелинейных искажений (меньше высших гармоник, чем при использовании БТ), резко снижаются динамические искажения, существенно ниже уровень интермодуляционных искажений. Выходной каскад на мощных МДП* транзисторах не требует применения термостабилизации. При пО< Бышении температуры крутизна характеристики ПТ уменьшается,
