фазовый сдвиг из-за размещения акустических центров СЧ и ВЧ голо вок в разных плоскостях, ВЧ звено выполняется в виде отдельного узла состоящего из четырех головок 2ГД-36, нагруженных экспонв!* циальными согласующими рупорами: в пределах =t 45° от оси АС при прослушивании звуковое давление ВЧ блока не снржается. Панель

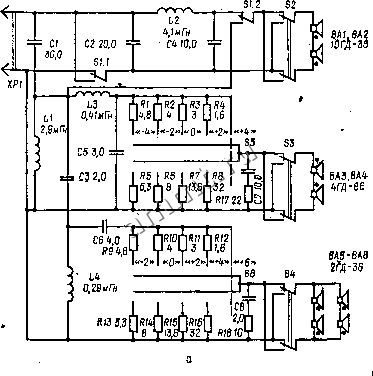

Рис. Х,14. Схема громкоговорителя с повышенным КПД (а) и его АЧХ (б).

ВЧ головки изготовлена из алюминия толщиной 2 jm (рис. X.i5,a), Блок можно перемещать по глубине с целью получения лучшей пространственной линейности ФЧХ СЧ и ВЧ головок. Оси СЧ головок. taкжe развернуты (под утлом 25°) (рис. Х.15,б), что способствует -расширению диаграммы их направленности и получению более широкой зоны стереоэффекта. Меры по улучхйению линейности ФЧХ АС на Частоте раздела СЧ и НЧ головок не принимались, поскольку возможное смещение акустических центров этих звеньев на 7 ЛбМм меньше



длины волны на частоте раздела (0,68 м на частоте 500 Гц) и вносимый сдвиг фаз Очень мал. Ящик корпуса изготовлен из ДСП толщиной 20 мм, задняя стенка корпуса съемная. Порядок изготовления

25°



Рис. Х.15. Панель ВЧ головок (а) и Часть корпуса с передней панелью (5): I - передняя панель НЧ блока; 2, 3 -~ тенки ВЧ блока; 4 - панель СЧ - ВЧ блока.

корпуса, его сборка и настройка не отЛичаютсй от описанного -в 1*л. Х п. 3.1. Для заполнения внутреннего объема корпуса необходимо около 1,5 кг ваты.

В громкоговорителе используется туннедь ФИ переменного сечения: при меньшей глубине он обладает лучшими переходными характеристиками, по сравнению с туннелями постоянного сечения (цилиндрическим и прямоугольным), не создает посторонних призвуков и резонансных явлений внутри трубы. Туннель настроен на частоту 37 Гц, он выполнен из фанеры (можно гетинакса) толщиной 8 мм в виде усеченной пирамиды с нижним основанием размерами 80 X 130 мм,- верхним 80 X 80 мм и высотой 70 мм (везде указаны внутренние размеры)*.

С целью увеличения КПД и улучшения Характеристик на магнитные системы НЧ и СЧ головок клеем Бф-2 наклеены феррит-бариевые магниты марки 2БА диаметром 74...85 мм (такие магниты используются в головках, 4ГД-8Е, 4ГД-35, 6ГД-2, 6ГД-6, 10ГД-34). Основной и дополнительный магниты головок ориентируют так, чтобы они взаимно отталкивались, и склеивают друг с другом. После этого на дополнительные магниты наклеивают штампованные колпаки диаметром 100 мм (Bbicdta зависит От толщины подклеиваемого магнита), изготовленные %в стали Ст.8 толщиной 1,5 мм. Для этого можно использовать металлические банки из-под консервированного зеленого горошка ( Глббус ). Описанная доработка головок позволила йа 15...20 %


Рнс. Х,}6. Вертикальное сече кие экбпоненциальйого рупора.



ювысить их номинальное звуковое давление, уменьшить коэффициент гармоник при малых и средних уровнях сигнала, улучшить переход-ыe характеристики СЧ головок. Принцип действия подобных фокусирующих магнитов описан в [17]. Для улучшения демпфирования диффузоры СЧ головок пропитаны касторовым .маслом (см. гл. X, п. 3.1).

Вертикальное сечение экспоненциальных рупоров, в устьях которых установлены ВЧ головки, показано на рис. Х.16. Вертикальные стенки рупора плоские, горизонтальные - криволинейные; размеры устьевого отверстия 53 X 36 мм, выходного - 166 X 96, глубина рупора - 116 мм. За пределы корпуса громкоговорителя рупор выступает приблизительно на 90 мм (это расстояние подбирается при прослушивании музыкальных передач). Применение рупора улучшает характеристику направленности и увеличивает звуковое давление на оси головки приблизительно в два раза (до 0,4...0,45 Па). В результате ВЧ блок, состоящий из четырех головок 2ГД-36, оказывается эквивалентным ВЧ головке мощностью 50 Вт, электрическим сопротивлением 8 Ом и средним СЗД 0,2 Па. Громкоговоритель можно эксплуатировать с различными промышленными и любительскими УМЗЧ высокого класса с номинальной мощностью 8...50 Вт.

3.5. Громкоговоритель для любительского радиокомплекса [14]

Громкоговоритель выполнен в виде трехполосной АС с ФИ, отличается линейностью* ФЧХ (особенно в сторону положительных относительно нуля значений), использованием разделительных фильтров 3-го порядка, применением корректоров полного сопротивления в СЧ и ВЧ звеньях фильтров, улучшающих АЧХ и согласование нагрузок.

Основные технические характеристики: номинальная мощность 50, максимальная (паспортная) 120 Вт; номинальное входное электрическое сопротивление 4 Ом; номинальный диапазон воспроизводимых частот 35...23 ООО Гц при неравномерности АЧХ во всем диапазоне не более 12 дБ; неравномерность АЧХ в диапазоне частот 40...20 ООО Гц не более 6 дБ; частоты разделения полос 0,55 и 5,5 кГц; частота настройки туннеля ФИ 37 Гц; среднее СЗД 0,12 Па; габаритные размеры 570 X 365 X 255 мм.

В НЧ звене АС использованы четыре динамические головки 10ГД-34, авСЧи ВЧ звеньях - 15ГД-11А и 10ГД-35 соответственно (рис. Х.17,а). Аттенюатором, образованным переключателем s1 и резисторами RlRS, регулируют АЧХ АС в области ВЧ, аттенюатором, .состоящим из S2 и Rll-R18 - в области СЧ; шаг регулирования 2 дБ, пределы =t 4 дБ. Выравнивание сопротивлений ВЧ и СЧ звеньев АС достигается шунтированием головок ВА1 и ВА2 цепями R9R10C7 и R19C8. Целесообразность применения фильтров 3-го порядка обусловлена необходимостью в возможно большей степени предотвратить попадание на ВЧ головку составляющих, частоты которых близки к ее резонансной частоте, чтобы устранить характерные призвуки.

В разделительных фильтрах применены конденсаторы МБГО, резисторы намотаны проводом ПЭМС 0,41 на корпуса резисторов МЛТ-2 сопротивлением более 3 кОм. Переключатели S1 и 52 - типа ПГГ, ПГК; их контакты трех-четырех направлений следует запараллелить для увеличения коммутируемой мощности в каждой из цепей. Все катушки фильтров, кроме L4, Изготовлены намоткой провода на каркасы диаметром 40 мм между щечками, расположен-HfeiMH на расстоянии 20 мм одна от другой. Диаметр щечек для кату-

ai 7-40 641
