Читальный зал --> Конденсаторы постоянной емкости поэтому саморазогрева их не происходит. Кроме того, ПТ в выходном каскаде выдерживают короткое замыкание в цепи нагрузки. Однако режим короткого замыкания не должен быть длительным, поскольку в этом режиме на ПТ рассеивается значительно большая мощность, чем на БТ. Недостатки выходных каскадов на ПТ - меньший коэффициент использования напряжения источника питания и необходимость применения более эффективных теплоотводов, что обусловлено большим, чем у БТ, напряжением насыщения. Схемы усилителей мощности на основе ИМС приведены на рис. VI.26. Такие усилители целесообразно применять в носимой аппаратуре. Их основные параметры определяются параметрами микросхем (см. гл. V). На рис. 26, а показано типовое включение ИМС с использованием ПОС по питанию (см. выше). Глубину ООС по переменному току можно регулировать, изменяя сопротивление резистора R1. При увеличении этого сопротивления уменьшаются чувствитель- С2/мк 7 С61000т С2тнк С2 ЮОмк Ц=сз C5J* 200мк  I \т LJjKnmn Рис. VI.26. Схемы усилителей мощности на ИМС типов К174УН4 (а), К174УН7 (б) и К174УН5 (в). рость усилителя и коэффициент гармоник. Схемы усилителей, которые приведены на рис. VI.26,б и в, отличаются от типовых. В цепь питания транзисторов предвыходного каскада включен стабилизатор тока на ПТ. При этом коэффициент гармоник уменьшился в несколько раз, а выходная мощность менее чем на 10 % [32]. Кроме указанных на схеме, можно использовать и другие ПТ - КП103И, КПЮЗК, КП103М. Сопротивление резистора в цепи истока подбирают так, чтобы ток стока находился в пределах 2...2,5 мА (для ИМС типа К174УН7). Коэффициент гармоник усилителя, схема которого приведена на рис. VI.26,б, можно довести до 1,5...2%, если увеличить сопротивление резистора R2 до 82... 100 Ом. Неравномерность АЧХ в области низших частот можно уменьшить, увеличивая емкости конденсаторов СЗ и С7, а в области высших частот - уменьшая емкости конденсаторов С4, С5 и Сб. Однако в последнем случае при чрезмерном уменьшении емкости конденсаторов усилитель может самовозбудиться. Соотношение емкостей конденсаторов С4, С5 и С6 должно оставаться неизменным. Усилитель мощности можно собрать на двух микросхемах одного типа (рис. VI.27). Одна из ИМС включена по типовой схеме. Сигнал с ее выхода (вывод 12) через цепь R5C10 подается на вывод 6 ИМС DA2. При этом выходные сигналы обеих ИМС получаются противофазными, что необходимо для их сложения на нагрузке, включенной ежду выходами. Выходная мощность такого усилителя не превышает 6 Вт при нагрузке 8 Ом и коэффициенте гармоник 1,5 %. Конденса- торы С6 и Ci? можно исключить, если постоянное напряжение между выходами ИМС окажется менее 50 мВ. На рис. VI.28 приведены схемы усилителей мощности, в которьх на ИМС выполнены все каскады, кроме предвыходного и выходного или только выходного. В первом усилителе (рис. VI.28,а) выходной каскад собран на составных транзисторах, включенных по схеме с ОК, причем используются комплементарные пары. Применяемая  Рис. VI.27. Схема усилителя мощности иа двух ИМС типа К174УН7. т.5В

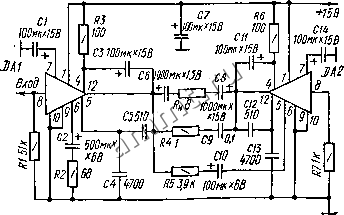

Рис. VI.28. Схемы усилителей мощности с каскадами предварительного усиления на ИМС типов К237УН1 (а) и К237УН2 (б). ИМС позволяет использовать в выходном каскаде режим работы без начального смещения, что обусловливает высокую температурную ста* бильность усилителя при малом токе покоя и достаточно низкий уровень нелинейных искажений как при малых, так и при больших напряжениях .сигнала. Основные параметры усилителя следующие: номинальная выходная мощность 0,5 Вт при нагрузке 6,5 Ом и коэффициенте гармоник не более 0,3 %, чувствительность 15...30 мВ, неравномерность АЧХ не более 6 дБ в диапазоне частот 60...10000 Гц, максимальное выходное напряжение не менее 2,2 В. Во втором усилителе (рис. VI.28,б) выходной каскад выполнен на транзисторах одного типа, предвыходной каскад - на комплементарной паре. Основные параметры усилителя следующие: номинальная выходная мощность ЗВт при нагрузке 3,9 Ом и коэффициенте гармоник не более 1 %, чувствительность 25...50 мВ, неравномерность АЧХ не более 6 дБ в диапазоне частот 50... 15000 Гц, ток покоя не более 9 мА. Применение интегральных ОУ в усилителях мощности упрощает усилитель. Используемые ОУ должны удовлетворять требованиям получения достаточной амплитуды сигнала на высшей рабочей частоте УЗЧ при допустимом уровне искажений. Быстродействие выпускаемых промышленностью ОУ достаточно для использования их даже в высококачественных УЗЧ. Однако максимальная амплитуда выходного сигнала ОУ может быть недостаточной для работы выходного каскада на транзисторах, включенных по схеме с ОК- Так, например при напряжении питания ОУ ± 15 В выходная мощность не превы-  ЛА1 ктте W КТ505В тктш ткт81бв тшп5 Рис. VI.29. Схема усилителя мощности с применением ОУ. Рис. VI.30. Упрощенная схема усилителя мощности с применением двух OV*. Вход  шает 12 Вт при нагрузке 4 Ом, что недостаточно для систем высоко* качественного звуковоспроизведения.Чтобы снизить требование к ОУ в отношении амплитуды выходного напряжения, можно применить дополнительный каскад усиления напряжения или ввести ПОС по питанию. Оба способа требуют применения дополнительных транзисторов. Поэтому иногда выполняют выходной каскад на транзисторах, включенных по схеме с ОЭ. Схема такого усилителя мощности приведена на рис. VI.29. Усилитель охвачен ООС по постоянному и переменному токам через резистор R3. Питание усилителя осуществляется от двух разнополярных источников питания с напряжением 18 В. Диапазон рабочих частот усилителя 20...20000 Гц при неравномерности АЧХ 3 дБ, максимальная выходная мощность 14 Вт при сопротивлении нагрузки 8 Ом, коэффициент гармоник не более 0,7 % при выходной мощности 4 Вт, Для увеличения амплитуды напряжения, подаваемого на вход выходного каскада усилителя мощности, можно использовать два ОУ, включив их по схеме, приведенной на рис. VI.30. Входной сигнал подается на неинвертирующий вход ОУ DA1 и на инвертирующий вход ОУ DA2. Оба ОУ разбалансированы, причем в разные стороны, поэтому каждый из них усиливает одну полуволну сигнала. Такая схема позволяет увеличить амплитуду выходного сигнала ОУ до знaчeния близкого к удвоенному напряжению источника питания. Практическая схема усилителя мощности, построенного на этом принципе, приведена в гл. XI [30],
