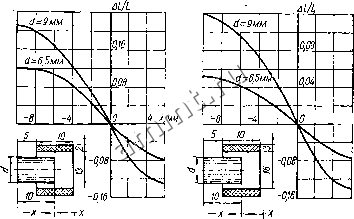

Читальный зал --> Конденсаторы постоянной емкости более высокой добротностью и меньшими размерами. Применение ферромагнитных сердечников позволяет уменьшить размеры экранов I упростить подгонку индуктивности. Указанные преимущества полностью реализуются в диапазойах ДВ, СВ и КВ при соответствующем выборе вида сердечника и его материала и малых напряжениях на катушке, например в радиоприемниках. При использовании ферромагнитных сердечников снижается стабильность параметров катушек, рроме того, индуктивность и добротность катушек зависят от амплй-ТУды переменного напряжения на катушке и значения постоянного *ока, протекающего через обмотку.  Рис. III.6. Расположение прорезей в экране: 1 - правильное; 2 - неправильное. Рис. III.7. Зависимость относительного изменения индуктивности от размеров катушки и положения немагнитного металлического сердечника.  4 X.W Ферромагнитные сердечники для катушек изготовляются из магнитодиэлсктриков и ферритов (см. гл. I). При заданных габаритных размерах катушки следует применять материал сердечника, обладающий наименьшим значением отношения тангенса угла потерь к начальной магнитной проницаемости в диапазоне рабочих частот. Сердечники из ферритов позволяют получить большую добротность катушек, чем сердечники из магнитодиэлсктриков. Для стабильных высокочастотных катушек индуктивности рекомендуется применять сердечники из карбонильного железа или термостабильных ферритов. Основные параметры ферромагнитных сердечников. Относительная магнитная проницаемость (л - отношение индуктивности катушки заданных размеров и числа витков с сердечником к индуктивности этой же катушки без сердечника (ГОСТ 23618-79). Чем больше магнитная проницаемость материала сердеч-йика (измеряется на кольцевых сердечниках), ниже частота переменного напряжения на катуШке и меньше расстояние между сердечИйком я обмоткой катушки, тем выше относительная магнитная проницаемость сердечника. Добротность сердечника - отношение реактивного сопротивления катушки к вносимому сердечником сопротивленик потерь. Измеряется на стандартной катушке. Относительная добротность сердечника отн - отношение добротности катушки с сердечником к добротности этой же катушки без сердечника - характеризует потери, вносимые сердечником в катушку, и может служить мерой определения диапазона рабочих частот. Верхней границей диапазона рабочих частот является частота, при которой относительная добротность уменьшается до единицы. За пределами диапазона рабочих частот применение сердечника целесообразно только для регулировки индуктивности .  Рис. III.8. Цилиндрические ферромагнитные сердечники: CZ - резьбовой; б - стержневой; в - стержневой с резьбовоД втулкой; е - Трубчатый; д -трубчатый с рбзьбоБой втулкой. Температурный коэффициент относительно магнитной проницаемости сердечника ТК - отношение производной от по температуре к fi,. Практически ТК определяют как относительное изменение ii при Изменении температуры на 1 °С, Изменение с течением времени вызывается старением материала и проявляется особенно резко в начальный период после изготовления Сердечника. , Катушки индуктивности с цилиндрическими сердечниками. Промышленностью выпускаются цилиндрические сердечники (рис. П1.8) из карбонильного железа и ферритов. Резьбовые сердечники используются в цилиндрических катушках с одно- и многослойными обмотками, когда требуется подгонка индуктивности в процессе регулировки аппаратуры, и в качестве элемента подстройки (подстроечника) броневых сердечников. Для этих же целей используются гладкие (стержневые) и трубчатые сердечники с напрессованной резьбовой втулкой из пластмассы. Стержневые сердечники применяются также в дросселях высокой частоты, а трубчатые - в ферровариометрах. Основные параметры цилиндрических сердечников и их номинальные размеры приведены в табл. П1.1 и П1.2. Относительную магнитную проницаемость цилиндрического сердечника можно рассчитать, если его длина превышает длину обмотки Таблица III.l. Основные параметры цилиндрических сердечников из карбонильного железа

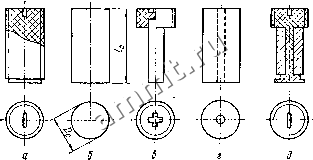

♦ Ё обозначении типоразмера первая буква соответствует типу сердечника (С - стержневой, Т-трубчатый, Р - резьбовой). В обозначении типоразмера резьбо-Bofo сердечника буква М указывает на то, что резьба метрическая; первое число- диаметрм. второе ~ длина сердечника, мм. В обозначении типоразмера трубчатых сердечников числа соответствуют наружному, внутреннему диаметрам и длине (в миллиметрах). 2 При измерении с катушкой, имеющей каркас из полистирола диаметром 11 мм и однослойную обмотку из Г8 витков провода ПЭВ-1 0,41, дЛя частот измерения 5 и б МГц и из 2 витков - для частоты 50 МГц. Т I 0 л и ц а Ш.2. Номинальные размеры стержневых и трубчатых сердечников из магнитомягких ферритов (ГОСТ 19726-79)
Промежуточные значения приведены в ГОСТ 19726-79, 4 7-40
