чение конденсаторов С1-СЗ здесь то же, что в линейном усилителе. Цепь R1C5C6 формирует необходимую АЧХ, а цепь L1C4 повышает усиление на частоте 12 500 Гц примерно на 3 дБ, что необходимо для нормальной работы усилителя совместно с унифицированными магнитными головками, выпускаемыми промышленностью. Уровень собственных шумов усилителя не хуже - 74...-76 дБ. Усилитель можно сделать компактным и разместить в непосредственной близости от магнитной головки, не принимая каких-либо мер для экранирования проводов и его самого. В случае удаления от головки усилитель помещают в экран из магнитомягкой стали или латуни, а для соединений используют экранированный провод.

\C2S0mkxBB +6в

+ 1

СЗ Щ15т

С2 SOmkxSB i-бВ

Вход

С6 Ш

Вход



=Р-СВ50мкхВВ

ВА1 тзвтв 5

Mi КР53вУИЗБ

1 Выход

Рис. XI.23. Схемы предваритЬль-ных усилителей на ИМС КР538УНЗ: а - линейный; б - воспроизведения; в - малошумящий.

Малошумящий усилитель (рис. XI.23,в) был испытан при коэффициенте усиления, равном б, и различных напряжениях источника питания. Для измерений использовались приборы: осциллограф С1-76, измеритель нелинейных искажений С6-5, генератор ГЗ-107, блок питания ТР9253 (ВНР). Уровень шумов измерялся без взвешивающего фильтра (см. гл. XI, п. 1.12) с непрерывным контролем формы и частоты (1000 Гц) выходного сигнала по осциллографу. При напряжениях питания 6, 9 и 12 В и входном напряжении сигнала 4 мВ выходное напряжение, коэффициент гармоник и уровень шума составили соответственно: 0,72, 0,76 и 0,78 В; 0,5, 0,3 и 0,52 %; -80, -82 и -62 дБ. Усилитель при напряжении питания 9 В обеспечивает минимальный уровень шума, который практически невозможно измерить прибором С6-5 (минимальный предел прибора - 82 дБ). При напряжении пи<-тания 6 В t/ex.MaKcj 0>3 В напряжение {/ых В, при 12 В и /вх.макс в напряжение t/bix 2,5 В.

В описанных усилителях могут быть использованы конденсаторы типов К50-16, К50-6, К52-1, КМ-бБ, постоянные резисторы типа МЛТ. Переменный резистор регулятора стереобаланса для схемы, приведенной на рис. XI.23,а, может быть любого типа группы А. Требования к экранированию усилителя и сигнальных цепей уточняются в каждом случае конкретно, в зависимости от назначения и варианта исполнения усилителя.



2.12. Высококачественный предварительный усилитель [26]

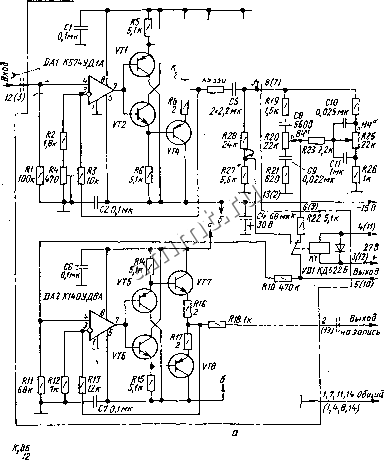

Основные технические характеристики: номинальный диапазон частот 20...20 ООО Гц по сигналу максимальной амплитуды; коэффициент гармоник 0,05 % в номинальном диапазоне частот; отношение сигнал/ шум не менее 80 дБ; перегрузочная способность 15...20 дБ; номинальное входное напряжение 0,2 В. Принципиальная схема предварительного усилителя с регулятором тембра приведена на рис. XI.24,а. Входной ОУ DA1 и БТ VTI-VT4 образуют линейнБГй усилитель, компен-сирующн-й потери сигнала в регуляторе тембра {R19-R26, С8-С11). На ОУ DA2 и транзисторах VT5-VT8 собран развязывающий усилитель, выходной сигнал которого используется для записи на магнитофон. Общий коэффициент передачи усилителя с делителем R10R11 равен 1,8...1,9. В мостовом регуляторе тембра по НЧ {R25) и по ВЧ \R20) резисторы R19, R21 предотвращают монотонный подъем и спад АЧХ с ростом частоты (рис. XI. 24,6). При необходимости с помощью реле К1 регулятор тембра можно исключить из тракта. Сигнал в этом случае снимают с делителя R27R28. Постоянная составляющая на выходе усилителей невелика и практически не снижает перегрузочной способности даже без балансировки ОУ и без конденсатора в заземленной ветви делителя ООС. Однако в случае необходимости на входе предварительного и на выходе развязывающего усилителей можно включить разделительные конденсаторы, изображенные на схеме штрикпунктирными линиями. Для нормальной работы регулятора тембра сопротивление нагрузки должно быть не менее 50 кОм; при использовании, устройства УМЗЧ (см. гл. XI, п. 3.3) это требование выполняется.

Плата усилителя при его конструировании рассчитана на установку постоянных резисторов МЛТ-0,25 {R7, R8, R16, R17 могут быть типа МОН-0,5), подстроечных резисторов СП4-1 в {R4), конденсаторов К53-1а, К53-18 [СЗ, С4), КМ-66 (С/, С2, С5-С8) и МБМ {С9--С11). Переменные резисторы R20, R25 - сдвоенные любого типа группы Б. Вместо указанных на схеме можно использовать БТ К3107И, КТ313Б, КТ361В, KT361K(KT/, VT4, VT5, VT8) и КТ312В, КТ315В (остальные). В развязывающем {DA2) усилителе допустимо применение ОУ К140УД8Б, К140УД8В, К544УД2. В качестве реле KI используется РЭС-60 (паспорт PC4.569.436), в качестве диода VDl - любой тип с обратным напряжением более 50 В. Для соединения платы с трактом использованы стандартные разъемы МРН14-1, номера их контактов указаны на схеме. При подключении устройства к УМЗЧ пассивный регулятор громкости (сдвоенный переменный резистср группы В сопротивлением 100 кОм) присоединяется между выходом (контакт 5/10) и входом УМЗЧ. Для регулирования стереобаланса используется еще один сдвоенный переменный резистор (100 кОм, группа А), включенный реостатом (его движок в каждом канале подсоединен к движку регулятора громкости, а один из выводов - ко входу УМЗЧ).

При налаживании коэффициент передачи усилителя с подключенным регулятором тембра устанавливают подстроечным резистором R4, а без него - подбором резистора R27. Ток, потребляемый устройством при двухканальном включении, не превышает 25...30 мА.



-HJJJ кЗОВ- \ т,УТЗ,\ТВ,УТ7 KT3102S


Рй . XI.24. Схема высококачественного предварительного усилителя (а) и его АЧХ (б).
