входного и гетеродинного контуров производится сдвоенцым блоком КПЕ С11.1С11.2. Напряжение ПЧ выделяется широкополосным фильтром L1C2R1, сопротивление резистора R1 фактически определяет полосу пропускания. Через катушку связи L3 и резистор R3 напряжение ПЧ поступает на пьезокерамический фильтр ZI и дцлее на вход первого каскада апериодического каскада УПЧ ИМС (вывод 12). Соотношение чисел витков катушек L1, L3 и сопротивление резистора R3 выбраны из условия согласования выхода смесителя со входом ПКФ- Сигнал ПЧ подводится к детектору, выполненному на диоде VD1, нагрузкой которого служит подстроечный резистор R9 (им устанавливают номинальное напряжение 34 на выходе блока), часть сопротивления R9 - между движком и верхним (по схеме) выводом - вместе с конденсатором С8 образуют ФНЧ. Падение напряжения на резисторе*включенном последовательно с фильтром ПЧ L4C7, смещает рабочую точку детектора в тот участок ВАХ, где вносимые им нелинейные искажения малы. В блоке применены раздельные АРУ по ВЧ и ПЧ: сигнал для первой из них снимается с широкополосного фильтра L1C2R1, что устраняет возможность самовозбуждения приемника при неточной настройке, когда частота сигнала находится на скате АЧХ ПКФ Z1. Выпрямитель этой петли АРУ (на БТ VT2) соединен с широкополосным фильтром через катушку связи L2 и конденсатор Сб. Регулирующее напряжение на УРЧ подается через УПТ (вход - вывод 3), элементы R8, СЮ - ФНЧ. Вторая АРУ - более узкополосная: регулирующее напряжение с выхода детектора через фильтр R7C5 поступает на вход УПЧ через второй УПТ ИМС (вход - вывод 9). Применение сложной двухпетлевой АРУ улучшает распределение усиления между апериодическими УРЧ и УПЧ ИМС, повышает уровень допустимого сигнала на входе блока и отношение сигнал/шум. Цепь R2C3C4 служит для стабилизации усиления УПЧ: с увеличением сопротивления резистора R2 усиление тракта уменьшается, чем можно регулировать технологический разброс параметров ИМС. В качестве измерителя Р1 (индикатор точной настройки) может быть любой микроамперметр с током полного отклонения стрелки 200...300 мкА, например М476/2, М476/3 и т. п. Калибруют его подстроечным резистором RIO, емкость конденсаторов С1 и Сб - 0,047 мкФ.

Катушки ФПЧ наматываются проводом ПЭВТЛ-1 0,1 на унифицированные четырехсекционные каркасы с подстроечниками М600НН-3-СС-2,8 X 14, помещенные в трубчатые ферритовые сердечники М400ГНН-5, а затем в алюминиевые экраны. Катушка L1 (2 X X 38 витков) занимает две нижние (по отношению к печатной плате) секции каркаса. В следующей секции намотана катушка L2 (20 витков), в верхней - L3 (семь витков). Катушку L4 (2 X 34 витка) наматывают в двух средних секциях другого каркаса.

2.2. Блок УКВ-1-03С

Блок предназначен для приема передач РВ станций в диапазоне УКВ, входит в радиотракт магнитолы Рига-120В и построен по функционально-блочному принципу с использованием раздельных трактов AM и ЧМ [11].

Основные технические характеристики: диапазон волн 5,56... ...4,11 м; прием на телескопическую антенну; предусмотрена фиксиро-. Ванная настройка на четыре радиостанции; реальная чувствительность 2 мкВ; избирательность по зеркальному каналу 42 дБ; диапазон воспроизводимых частот 63... 12 500 Гц; полоса захвата системы АПЧ 150 кГц. Блок (рис. XII.8) состоит из входной цепи, УРЧ, гетеродина



и смесителя. Входной сигнал выделяется резонагсным контуром, состоящим из катушки LI.2, конденсаторов С2, СЗ и варикапной матрицы VD1, и усиливается каскодным усилителем на транзисторах VT1-VT2. Гетеродин собран на транзисторе VT4 по схеме емкостной трсхточки с колебательным контуром L4C18C20C15VD3 в цепи коллектора. Конденсатор С7 выравнивает напряжение гетеродина при перестройке ЧМ тракта в пределах УКВ диапазона. Смеситель выполнен на транзисторе УТЗ. Напряжение гетеродина поступает-на него через конденсатор С22, а напряжение принимаемого сигнала с контура УРЧ LbC14CiCC13yD2 - через конденсатор C2L Преобразование частоты

УПКТЗбдАМ VT2KT368AM


Цепь

Выход ПЧ

Выход ПЧ

+2...27В

Корпус

+ЗВ(АПЧ)

Корпус

Корпус

Вход

Вход

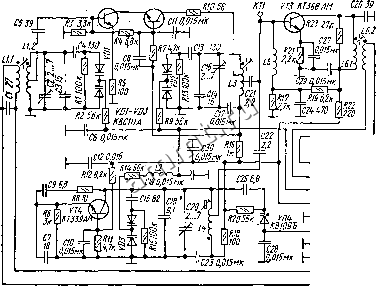

Рис. XII.8. Схема блока УКВ-1-03С.

Происходит на основной частоте гетеродина 76,5...83,7 МГц. Фильтр ПЧ настроен на частоту 10,7 МГц и включен в коллекторную цепь транзистора УТЗ. Контуры ВЦ, УРЧ и гетеродина перестраиваются в пределах диапазона с помощью варикапных матриц VDl- VD3 Управляющее напряжение 2...27 В поступает на них с регулировочных резисторов блока фиксированных настроек (на схеме не приводится) через контакты 4 я 8 разъема. АПЧ гетеродина обеспечивается варикапом У04, включенным в контур гетеродина через конденсатор С25. При подаче на анод варикапа через контакт / разъема напряжения +3 В АПЧ выключается.

2.3. Индикатор точной настройки ЧМ приемника [9]

Индикатор с изменяющейся в зависимости от расстройки частотой мигания оптического указателя позволяет как произвести настройку на принимаемую станцию, так и визуально воспринять сигнал о расстройке его, С этой целью частота миганий указателя при точной



настройке максимальная (20...25 Гц), а приполной расстройке - минимальная (0,3-0,5 Гц). В первом случае из-за инерции зрения мигания не воспринимаются, а во втором, даже при небольшой самопроизвольной расстройке приемника, хорошо различимы.

индикатор (рис. XI 1.9) рассчитан на работу с ЧД отношений гальванически изолированным от общего провода. Выходной сигнал ЧД положительной или отрицательной полярности в зависимости от знака расстройки усиливается ДУ на ИМС DA1 и поступает на базы БТ VT1 и VT2. Однополярный сигнал, снимаемый с их нагрузки (резистора R7), подводится к базе БТ VT6, управляющего работой БТ VT3. Последний выполняет функции регулируемого транзистора в цепи ПОСмультивибратора, собранного на ОУ DЛ2. Выходное напряжение мультивибратора - последовательность прямоугольных им-

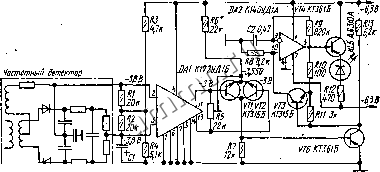

Рис. XII.9. Схема индикатора точной настройки приемника ЧМ сигналов.

пульсов С минимальным и максимальным уровнями, близкими к напряжениям питания соответственно -6,3 и -{-6,3 В. Период повторения импульсов зависит от глубины ПОС, напряжение которой определяется коэффициентом передачи делителя, образованного резистором R8 и сопротивлением участка эмиттер - коллектор БТ VT3. Напряжение ПОС на резисторе R8 также имеет вид прямоугольных импульсов, но с меньшими уровнями (/уин макс)- о время положительного полупериода выходного напряжения мультивибратора (ОУ DA2) БТ VT3 закрыт положительным потенциалом на его эмиттере, поэтому независимо от состояния БТ VT6 сопротивление его участка эмиттер - коллектор велико, а падение напряжения на резисторе R8 (макс) близко к нулю. В течение отрицательного полупериода выходного напряжения мультивибратора БТ УТЗ открыт и напряжение на резисторе R8 (/ин) пропорционально напряжению на коллекторе управляющего транзистора VT6. Состояние мультивибратора определяется знаком полярности напряжений на входах ОУ DA2. При положительном (относительно общего провода) напряжении на выходе DA2 ток через резистор R9 заряжает конденсатор С2 до напряжения на инвертирующем входе ОУ DA2, превышающего напряжение на неинвертирующем. Выходное напряжение DA2 меняет знак и конденсатор ей разряжается через резистор R9, пока напряжение на нем не станет ниже f/мин мультивибраторперекинется в другое устойчивое состояние с положительным выходным напряжением. Цикл повторяется. При точной настройке на радиостанцию входное напря-
