Индуктивность катушек L1, L3 и L5 при ПЧ 465 кГц должна быть 240 мкГн, отвод от среднего витка. Число витков катушек L2 и L4 равно примерно 10 % числа витков катушек Ы, L3, а число витков катушки L6 - 50 % числа витков катушек L1, L3, L5.

Схемы УПЧ на основе ИМС. Схемы апериодических УПЧ и .Д приведены на рис. УП.35 (ИМС описаны в гл. V, п. 2, 3). Чувствительность УПЧ на ИМС типа К157УСЗ (рис. VII.35, а) при напряжении сигнала на выходе АД 30 мВ, глубине модуляции входного сигнала 30 % и частоте модуляции 400 Гц составляет 15...40 мкВ при напряжении питания 3,6 В и 12...25 мкВ при напряжении питания 6 В, При

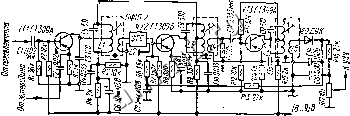

Рис, VII.34. Схема двухкаскадного УПЧ с ФСС,

Выход АРУ fl


ClOJJm

Рис. VI 1.35, Схемы апериодических УПЧ и АД (а) и К237ХК2 (б).

]С76дОО Ч

, R3

на ИМС типов К157УСЗ

изменении напряжения сигнала с частотой 465 кГц на входе от 50 мкВ до 3 мВ напряжение на выходе детектора изменяется не более чем на 6 дБ. Напряжение на выходе системы АРУ 3.,.4,5 В, Рабочую точку детектора (постоянное напряжение 0,25 В на выводе* Р ИМС) устанавливают иодстроечным резистором, подключенным к выводу 5, при отсутствии сигнала на входе. Апериодический УПЧ на ИМС К237ХК2 характеризуется примерно такими же показателями качества, как и УПЧ на ИМС К157УСЗ.

Схема апериодического УПЧ на ИМС, предназначенного для тракта сигналов с ЧМ бытовых приемников, приведена иа рис. VII.36. При напряжении питания 6 В коэффициент усиления составляет не менее 150 на частоте 10,7 МГц, входное сопротивление около 300 Ом, потребляемый ток 3 мА.

Фильтры сосредоточенной селекции представляют собой цепочку связанных один с другим резонаторов. В качестве резонаторов используются 1С-контуры, пластинки из пьезоэлектрических материалов, а также механические резонаторы (вЭМФ). Число резонаторов в виде



ГС-конт>ров в бытовых приемниках обычно от 3 до 6, в связных приемниках их может быть больше 10.

Фильтры сосредоточенной селекции из LC-контуров составляются из П-образных звеньев (рис. VII.37), которые соединяются цепочкой. Полоса пропускания каждого звена должна быть равна требуемой полосе пропускания всего ФСС. Выходное сопротивление предыдущего звена должно быть равно входному сопротивлению последующего. Практически это условие выполняется лишь на двух частотах в полосе пропускания. Рассогласование на остальных частотах приводит к появлению на вершине АЧХ впадин, но вместе с тем улучшает прямо-угольность АЧХ. При составлении схе.мы ФСС колебательные контуры

C133D0 L

К257УН5

+(5...Ю)В

£23300


Рис. VI 1.36. Схема апериодического УПЧ на ИМС типа К237УН5.

0 По - II -

9, II -

Рис. VII.37. Схемы отдельных звеньев ФСС (а) и двухзвенного ФСС (б).

стыкуемых звеньев соединяются параллельно. При этом число контуров уменьшается на единицу. N-звенный ФСС содержит (N + 1) контуров, причем крайние контуры отличаются от остальных в два раза большей индуктивностью и в два раза меньшей емкостью.

Добротность контуров ФСС должна быть достаточно высокой (в бытовых приемы-иках не менее 200). При низкой добротности уменьшается селективность ФСС и возрастает затухание в полосе пропускания.

Приведем методику расчета ФСС из /.С-контуров, основанную на предположениях о том, что АЧХ фильтра симметрична и выполняется согласование характеристического сопротивления фильтра и сопротивления нагрузки. В действительности АЧХ фильтра несколько асимметрична, что вызывает погрешность при расчете (порядка 10 %). Согласование указанных сопротивлений улучшает АЧХ ФСС в полосе пропускания и уменьшает затухание. Ориентировочный расчет ФСС выполняют в следующем порядке.

Задаются значением конструктивно выполнимой добротности контуров из условия > 3/j,p 7, где - промежуточная частота



приемника; П - полоса пропускания ФСС на уровне,3 дБ. Определяют расчетное значение добротности ФСС по формуле Qp = (0,8. ...0,9)/jjp/Я. Находят относительную расчетную расстройку по сле-ду.ющей формуле; р = (0,8...0,9) /Я, где А/ - абсолютная расстройка, при которой задана селективность ФСС. Далее вычисляют о. = QjQ и по графику (рис. VIL38) находят селективность при расстройке А/ для одного звена ФСС. Определяют необходимое число звеньев ФСС N = ф/вв (ф и ~ соответственно селективность ФСС в целом и одного звена). По графику (см. рис. УП.38) находят коэффи-

£5

---,


о 0,2 ok ofi о,а ip

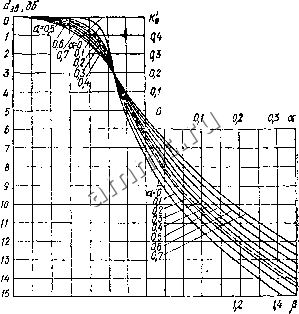

Рис. VII.38. графики для расчета ФСС

циент передачи ФСС на средней частоте полосы пропускания /Сл, = -Го-

Задаются характеристической проводимостью ФСС в пределах 5...20 .мкСм и определяют емкость и индуктивность крайних контуров и емкость связи

С - 150ф/Я; L 2.5 . 10о/(/ р С); C, ЯС р.

где С - емкость контуров, пФ; - проводимость, мкСм; Я - полоса пропускания, кГц; С - емкость конденсаторов связи, пФ; / р - промежуточная частота, кГц; L - индуктивность, мкГн.

Коэффициенты включения ФСС со стороны входа и выхода определяются по формулам

Рь = Кф/Явых РвыхУёф/в
