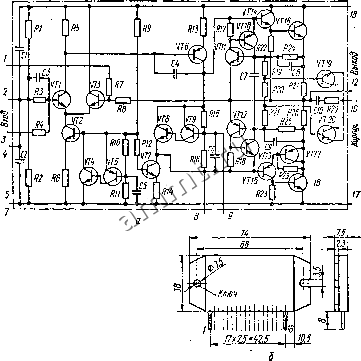

Читальный зал --> Конденсаторы постоянной емкости ление не более 50 кОм на частоте 60 МГц, ток потребления не более 4 мА. Микросхема К228УВЗ (рис. V.33,6) представляет собой каскод-ный усилитель, работающий с резонансной или апериодической нагрузкой. Крутизна ВАХ не менее 7,5 мА/В на частоте 60 МГц. Входное сопротивление не менее 400 Ом, выходное сопротивление не более 100 кОм на частоте 60 МГц, ток потребления не более 4,6 мА. Микросхема. К228УВ2 (рис. V.33,e) представляет собой дифференциальный усилитель со стабилизатором тока, предназначенный для  Рис. V.32. Микросхема К224УН17.: а ~ схема усилителя; б - конструкция и нумерация выводов. использования в регулируемых усилителях, смесителях, генераторах и преобразователях частоты. Крутизна ВАХ на частоте 60 МГц не менее 7,5 мА/В, диапазон регулировки крутизны составляет ± 50 дБ. Входное сопротивление микросхемы не менее 400 Ом, выходное сопротивление не более 100 кОм на частоте 60 МГц, ток потребления не более 4,6 мА, Микросхема К228УВ4 (рис. У.33,г)предназначена для использования в усилителях параллельного баланса, смесителях и других устройствах. Крутизна ВАХ не менее 5 мА/В на частоте 5 МГц. Входное сопротивление микросхемы не менее 400 Ом, выходное сопротивление не более 50 кОм на частоте 60 МГц, тОк потребления не более 2,8 мА. Микросхемы серии К237 предназначены для работы в трактах (?иг налов о AM и ЧМ бытовых переносных и автомобильных приемниках, в устройствах магнитной записи. Микросхемы выполнены по тонкопленочной технологии в пластмассовых корпусах типа Кулон (рис. V.2,6).  \--~ 13 > Рис. V.33. Схемы усилителей серии К228: а -К228УВ1; б-К228УВЗ; в -К228УВ2; з - К228УВ4, Микросхема К237УН1 (рис. V,34,a) предназначена для использования в качестве предварительного УЗЧ. Микросхема втолнена на транзисторах с непосредственными связями и рассчитана на работу с двухтактным бестрансформаторным усилителем мощности, Коэффициент усиления микросдем)! 60.,.120 В диапазоне частот 60 Гц,..10 кГц при неравномерности АХЧ не более 6 дБ, Максимальное выходное напряжение микросхемы не менее 2,2 В, коэффициент гармоник менее 0,3%, входное напряжение 15...30 мВ, напряжение питания плюс 5,6...10 В, потребляемая мощность не более 60 мВт. Микросхема К237УН2 (рис. V.34,6) также предназначена для создания бестрансформаторных УЗЧ радиоприемников, электрОфонов, Контроль Вход ООС 2 10 Рис, V.34. Схемы усилителей К237УНГ(а), К237УН2 (б).   /?J ff9 Рис. V.35. Схема усилителя К237УН5. Рис. V.36. Микросхема К237ХК1. магнитофонов и других устройств. Диапазон рабочих частот микросхемы 50 Гц... 15 кГц при неравномерности АХЧ не более 6 дБ. Вместе с усилителем мощности микросхема обеспечивает при номинальном входном напряжении 25...30 мВ выходное напряжение более 3,5 В, выходную мощность не менее 3 Вт на нагрузке 3,9 Ом при коэффициенте гармоник не более 1 %. Напряжение питания микросхемы плюс 7,2... 15 В, потребляемая мощность при отсутствии входного сигнала не более 225 мВт.
