зон плавного изменения фазы. Малое значение коэффициента гармоник устройства обусловлено глубокими ООС в каждом каскаде, обес-netHBaroutHMH усиление, равное примерно единице. Вместо указанных на схеме в устройстве можно применить кремниевые ВЧ транзисторы типов КТ312, КТ316, КТЗбО, КТ361, КТ368 с любыми буквенными индексами {VTl, УТЗ, УТ5) и ПТ КП302В или КПЗОЗБ {УТ4).

1.12. Взвешивающий фильтр [7]

При сопоставлении результатов измерений уровня шумов с их слуховым восприятием необходимо учитывать зависимость чувствительности слуха от частоты. Для этого перед измерительным прибором с горизонтальной АЧХ включают взвешивающий фильтр (рис. XI. 12,с). Он является одним из наиболее распространенных взвешивающих

+12...W8

Вход

X,R222k

т BC3Q9 C20,0k7



Выход

-kO -60

Рнс, XI. 12. Схема (а) и АЧХ (б) взвешивающего фильтра МЭК.

фильтров и имеет АЧХ, показанную на рис. XI.12,6; она рекомендована Международной электротехнической комиссией (МЭК), называется АЧХ вида А и применяется для измерения взвешенного отношения сигнал/шум звукозаписывающей и звуковоспроизводящей аппаратуры.

В положении контактов переключателей S1.1, S1.2, показанном на рис. XI. 12,а, в цепь частотно-зависимой ООС включены элементы R6, СЗ, С5 и коэффициент усиления устройства не более единицы, В области ВЧ АЧХ формируют элементы R4 и С5, а в области НЧ - элементы R6 и СЗ, а также цепь, образованная конденсатором С6 и входным сопротивлением следующего за фильтром каскада (на схеме не показан), которое должно быть равно 3,3 кОм. Временная характеристика измерительного прибора, подключаемого к выходу фильтра, должна соответствовать прибору среднеквадратичных значений, В другом положении контактов переключателя S1.1, S1.2 АЧХ устройства линейна и горизонтальна, а коэффициент усиления устройства равен 1000 (этот режим работы полезен при использовании усилителя в качестве предварительного Для наблюдения сигнала в каскадах усиления на экране осциллографа). В схеме можно применить отечественные кремниевые БТ с коэффициентом передачи тока базы не менее 300,



2. Предварительные усилители

и усилители-корректоры

для высококачественного воспроизведения

магнитной и грамзаписей

2.1. Динамический фильтр для шумоподавления при магнитной записи [16]

Этот фильтр построен по принципу управления частотой среза ФВЧ в зависимости от спектрального состава полезного сигнала. При появлении в нем ВЧ составляющих с уровнями, превышающими выбранный порог срабатывания, частота среза управляемого ФНЧ отодвигается в сторону ВЧ, в ту же сторону смещается частота среза ФВЧ канала управления. При сужении спектра полезного сигнала частоты среза обоих фильтров - управителя и управляемого - перемещаются в сторону НЧ. Обратная связь по сигналу управления существенно улучшает переходные характеристики регулирования, и помехи срабатывания системы шумоподавления не прослушиваются.

Осно&ные технические характеристики: номинальное входное напряжение 0,25 В; коэффициент передачи 1; крутизна ската АЧХ в полосе подавления 12 дБ на октаву; коэффициент гармоник не более 0,2 % при номинальном входном напряжении; относительный уровень собственных шумов -80 дБ; входное сопротивление не менее 80 кОм; выходное сопротивление. Не более 1 Ом.

Шумоподавитель (рис. XI.13) состоит из входного эмиттерного повторителя на БТ VT1, управляемого активного ФНЧ, выполненного на транзисторной сборке DA1.1, DA1.2, ОУ DA2 И конденсаторах С4, С6 и канала управления на ОУ DA3, DA4 С выпрямителем на диодах VD5, VD6. Схема на ОУ ВАЗ - усилитель-ограничитель с включенными в цепь его ООС диодами VD2, VD3, работает в режиме алгебраического суммирования: вычитанием выходного сигнала управляемого ФНЧ из исходного сигнала осуществляется изменение полосы пропускания канала управления. В качестве активного ФНЧ выбран фильтр Бесселя второго порядка с практически линейной ФЧХ в полосе пропускания, что благоприятно-сказывается на обработке реальных музыкальных сигналов. Функции резисторов ФНЧ выполняют каналы ПТ сборки DA1, значения их сопротивлений выбраны одинаковыми, чтобы для управления ими использовалось одно и то же напря:зсение, подводимое от стока ПТ VT8. Аппроксимация Бесселя обеспечена выбором емкостей конденсаторов С4 и С6 {С6 = 0,75С4). Для снижения нелинейных искажений применена резистивная коррекция характеристик ПТ сборки резисторами R4, R6, R7, R9; конденсаторы СЗ, СЗ отфильтровывают управляющий сигнал и устраняют его проникание в цепи обрабатываемого основного сигнала. С выхода DA3 разностный сигнал подается на оперативный регулятор порога срабатывания - Переменный резистор R26, затем на взвешивающую цепь R16C15, учитывающую спадающий характер среднестатистического .распределения ВЧ составляющих в спектре музыкальных и речевых программ и повышающую эффективность регулирования (см. гл. XI, п. 1,12), и далее на вход усилителя разностного сигнала ОУ DA4 с коэффициентом передачи 30. Разностный сигнал после усиления, выпрямляется диодами VD5, VD6, и постоянная составляющая через резисторы R5, R8 подается на затворы ПТ сборки ДЛ/. При малых уровнях входного сигнала транзисторы закрыты напряжением на затворах, равным напряжению отсечки, и ослабление не происходит. Коэффициент передачи усилителя-ограничителя на DA3 равен



100. Максимальный коэффициент усиления управляющего сигнала

{К = дз К DA4 00- 1 30 = 3000) соответствует верхнему (по схеме) положению движка резистора R26. Множитель Кр2б - коэффициент передачи делителя, образованного сопротивлениями между движкоми общим проводом и верхним выводом резистора отно-

20,0>15В Выха&

Gfuiuu Z0,D>!5B

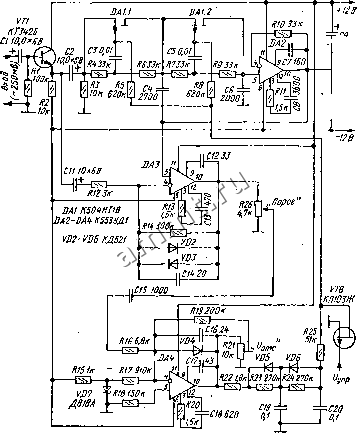

Рис. XI. 13. Схема динамического фильтра-шумоподавителя.

сительно общего провода, что соответствует порогу срабатывания шу-моподавителя, равному отс(К2/вх.ном) = 002 (при напряжении отсечки ПТ и примерно 2 В) или -55 дБ относительно номинального уровня 0,25 В. При прослушивании музыкальных программ с большим уровнем шумов порог срабатывания рекомендуется уменьшать смещением вчерх (по схеме) движка переменного резистора R26. Для включения и выключения шумоподавителя дрименен электронный ключ на ПТ VT8 (в первом случае на его затвор подается напряжение логической единицы, во втором - логического нуля). Напря-
