шенпых по МЭК-А) в кассетном магнитофоне составляет - 61 дБ с ГУ типа ЗД24Н.21.0 при = 12(Гмкс и -64 дБ при Xj = 70 мкс, в катушечном магнитофоне с ГУ типа 6Д24Н.4.0 -67 дБ при Tj = 90 мкс (скорость ленгы 9,53 см/с) и -70 дБ при Ti == 50 мкс (скорость ленты 19,05 см/с), потребляемый ток 1,5 мА [16].

Входной каскад собран на двух параллельно включенных БТ ср статическим коэффициентом передачи тока /jjig около 140, работаюших в режиме микротоков (/j == 43 мкА), В каскаде применена комбинированная стабилизация режима транзисторов (см. п. 3). Сравнительно большое сопротивленце резистора R4 СпособстЬует получению режима микротоков и хорошей фильтрации питающего напряжения в развя-зшающем фильтре R4C4. Отдельные резисторы Ь цепях эмиттеров Транзисторов VT1, VT2 способствуют выравниванир режимов. Входное сопротивление каскада около 35 кОм, коеффицйёрт усиления около 20. Входной каскад достаточно линеен й имеет знйнительный запас по перегрузке (с учетом характера реального музыкального сигнала).

Транзистор VTS также работает в режиме микротоков с ООС па постоянному и переменному токам, поэтому имеет входное сопротивление, которое во много раз больше сопротивления резистора R5. Коррекция АЧХ осуществляется с. помощью частотно-зависимой ООС, охватывающей второй и третий каскады. Постоянная времени Тд определяется элементами R16 и С9. Цепи, определяющие постоянную времени Tj, коммутируются электронным ключом, выполненным на ПТ, При подаче на его затвор напряжения (/у = +12 В сопротивление канала (сток - исток) велико и т = {RM + RJ7) С9 =т 120 мкс. Если напряжение Uy - О, сопротивление канала мало, и постоянная времени т уменьшается до 70 мкс. При использовании УВ в катушечном магнитофоне сопротивления резисторов R17 и R18 должны быть равны указанным в скобках. В этом случае закрытое состояние ПТ соответствует Tj = 90 мкс, а открытое - Tj == 50 мкс.

При разомкнутой цепи ООС коэффициент усиления второго каскада близок к 20, третьего каскада - к 140, при замкнутой цели ООС и Tj = 120 мкс общий коэффициент усиления второго и третьего каскадов равен около 25 на частотах 6...8 кГц и около 80 на частоте 400 Гц. Колебательный контур, образованный ГВ и конденсатором а, настраивают на частоту 18 кГц. Емкость конденсатора С1 указана для случая использования магнитной головки типа 6Д24Н.4.0. Требуемый подъем АЧХ (4...6 дБ) получают подбором резистора Jf. Во избежание самовозбуждения усилителя на инфранизких частотах не следует увеличивать емкость конденсатора С5 сверх указанного на схеме значения. Конденсаторы С2 и Сб должны иметь как можно меньший ток утечки.

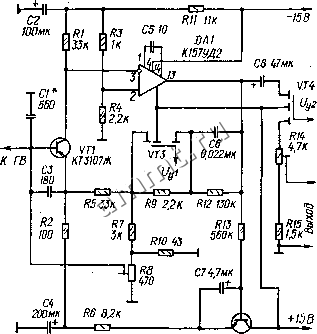

Схема УВ магнитофона <Маяк-010-стерео приведена на рис. VI.52. Диапазон рабочих частот УВ от 30 до 18000 Гц, относительный уровень шумов (взвешенных по МЭК-А) не хуже - 63 дБ при ЙДС Г В 300 мкВ и индуктивности ГВ 80 мГн, коэффициент гармоник не бблее 0,3 % при выходном напряжении 2 В, диапазон регулировки выходного напряжения не менее 4 дБ, высокочастотной коррекции - не менее 8 дБ. Транзистор VT1 работает в режиме микротоков (/j == = 40 мкА), В УВ имеются две независимые цепи ООС, С помощью 100 %-ной ООС по напряжению, охватывающей весь усилитель через ИСТ на транзисторе VT2 осуществляется температурная стабилизация режима входного каскада. Для формирования стандартной АЧХ введена ООС через цепь R12, С6, R9, R5, R7, R8, RW, R2, С4. Постоянная времени т, определяется произведением C6R12, постоянная времени Tj - сопротивлением резисторов R2, R5, R7-R10 и ем-



костью конденсатора С5 и равна 120 мкс, если управляющее напряже-лив (/у1 == +15 В. При Uyi == -15 Б открывается транзистор VT3, шунтирующий резистор R9. При зтом Tj уменьшается до 70 мкс. На высших частотах АЧХ формируется путем подачи напряжения ПОС-в колебательный контур, образованный ГВ и конденсатором С/ и на-отрбённый на частоту 18 кГц. Глубину ПОС регулируют резистором 1{8. На выходе УВ последовательно с нагрузкой включен электронный Кйюч на транзисторе VT4, пропускающий сигнал на выход в режима


УГ2 КТМ2Д

Рис, VI.52. Схема УВ магнитофона %Маяк-010-стерео;?.

воспроизведения (1/у2 -15 В) и преграждающий ему путь в режиме Перемотки ленты ((7у2 == +15 В).

Схемы УВ на основе ИМС приведены на рис. V.I.33. Основнм* параметры УВ, схема которогопоказана на рис. УД.ЗЗ.а, влЩ;уЩи1: коэффициент усиления около 1000 при частоте 400 Гц, уройень Шумов в полосе частот 20...20000 Гц не более -54 дБ при выхошшм напря-1кеТ1ии 250 мВ, индуктивности ГВ 65 мГн, сопротивдении ГВ постоянному току Ю Ом, Tj 70 мкс, Тз = 3180 мкс; коэффициент г8рмрнис не более 0,2 % при частоте 400 Гц и выходном напряжеции \Ц\ хоД иое сопротивление около 60 кОм, выходное сопротивление не более Зоо Ом; потребляемый ток не более 6 мА [24].

Для формирования АЧХ используется ООС через цепь R3R40 со стандартН)1ми постоянными времени. С помощгЮ рёист0 Щ егулируйт степень подъема АЧХ на высших частотах, I пойощь*э



резистора R6 - коэффициент усиления УВ. Для нормальной работы ИМС в УВ сопротивления резисторов должны удовлетворят условиям: R2 <: 100 Ом, R3 > 6,8 кОм, емкость конденсатора д2 й]би-рают в пределах 5...20 мкФ, конденсатора СЗ - в пределах 60... ,..200 мкФ. От емкости конденсатора СЗ зависит коэффициент усиления на самых низких частотах. Без конденсатора С1 УВ работает неустойчиво. Введение ПОС для коррекции АЧХ на высших частотах в данном УВ недопустимо [24]. Соотндщение сопротивлений резисторов R3 и R2 определяет коэффициент усиления УВ в обтасти минимума АЧХ

DA1 К157УЛ1А С2 Ют


39DK 1

\0Ык

R7 1к

КР538УН36


С? ОШмк

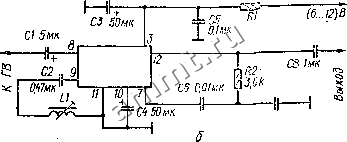

Рнс. VI.53. Схемы УВ на основе ИМС: а -типа К157УЛ1А; б - типа КР538УНЗБ.

(6...8 кГц). Коэффициент усиления на частоте 400 Гц можно определить по формуле Кц- 400/R2C5, где С5 - емкость, мкФ; R2 - сопротивление, Ом. Контур, образованный ГВ и конденсатором С/, настраивают на максимальную рабочую частоту.

Усилитель на ИМС типа КР538УНЗБ характеризуется уровнем шумов не хуже -74 дБ и коэффициентом гармоник не более 0,2 % rfpH выходном напряжении 1 В [23]. Основная корректирующая цепь R1C6C7 является частью петли ООС. Последователь ный колебательный

fOHTyp L1C2 включен в другую петлю ООС и создает подъем АЧХ на дБ ija максимальной рабочей частоте.

Поскольку УВ на ИМС можно сделать компактным, целесообразно размещать его рядом с Г В. При этом часто удается обойтись без экранирования УВ.

Усилители записи предназначены для усиления напряжения, поступающего на вход от различных источников сигнала (микрофона.
