Таблица VIII.6. Основные параметры КСН с логическими элементами [1]

Схеча стабилизатора (номер рисунка)

Тнп транзистора

Максимальный ток нагрузки, мА

Номинальное входное напряжение, В

Коэффициент стабилизации

Выходное сопротивление, Ом

VIII. 14, а

К Т315Г*

0,15

ГТ404Г

VIII. 14, б

П213,

КТ315Г

1000

0,02

* с коэффициентом передачи тока 213= l*-


+1 с

КТбОвБ

mzEHi

КТдОЗА

Рис. УШ.15, нагрузки.

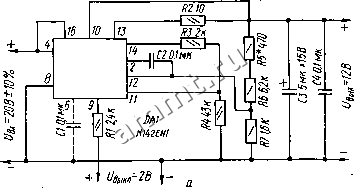

Схемы КСН на ИМС для малого (а) и большого (б) токов



определяют по формуле R5 +R6 (C/gyx - А) R7/2A, где R7

1,2... 1,8 кОм. Для нормальной работы устройства защиты стабилизатора от перегрузок по току сопротивления резисторов R2 и R4 определяют по формулам: R2 = 0,5 доп ; R4 = {Uj + 0, 5) /0,3, где /доп - ток нагрузки, при котором срабатывает защита. Значение доп должно быть гораздо больше номинального (максимального) тока нагрузки, но не должно превышать максимально допустимого для ИМС значения (см. табл. V.6). Стабилизатор, собранный по схеме на рис. Vin.l5,a, можно включать дистанционно. Для этого подается напряжение С/выкл = 2 В. Коэффициент стабилизации равен 150, выходное сопротивление не превышает 0,1 Ом (при токе нагрузки 5 . .20 мА). Защитное устройство-срабатывает при токе нагрузки около 50 мА и возвращает стабилизатор в рабочий режим после снятия перегрузки.

2,2

УТ2П2т

КПША

R2 220

ш лет

1-г ив,а,В

rJ-. < on

R3* 2к


Рис. Vlll.ie. Схема КСН с ограничением тока РЭ (а) и его нагрузочная характеристика (б).

При токах нагрузки превышающих максимальный выходной ток ИМС, необходимо использовать внешние транзисторы РЭ. Схема такого стабилизатора приведена на рис. УП1.15,б. Соотношение сопротивлений резисторов R2 и R3 должно быть таким, чтобы при номинальном токе нагрузки 0,5 А напряжение между выводами 10 и 11 ИМС было близко к нулю. При номинальном токе нагрузки коэффициент стабилизации 100. При отключении нагрузки выходное напряжение возрастает на 0,1 %. Устройство защиты срабатывает при токе нагрузки 1,15 А. При этом выходное напряжение скачком уменьшается до 3 В. При токе нагрузки 1,1 А стабилизатор автоматически возвращается в нормальный режим работы.

Устройства защиты стабилизаторов напряжения от перегрузок можно разделить на встроенные, воздействующие на РЭ стабилизатора, и автономные, содержащие отдельный ключевой элемент, а также на устройства защиты от короткого замыкания выходной цепи и устройства защиты от перегревания транзистора РЭ. Обычно к стабилизаторам с защитой от короткого замыкания выходной цепи предъявляется требование автоматического возврата в рабочий режим после устранения перегрузки. В некоторых случаях допускается кратковременное отключение стабилизатора от выпрямителя для восстановления рабочего режима.

Ограничение тока короткого замыкания выходной цепи стабилизатора может быть достигнуто путем ограничения тока базы транзистора РЭ. Этот способ использован в стабилизаторе, схема которого приведена на рис, Vni.7,2. Однако в стабилизаторах со сравнительно



большим выходным напряжением при коротком замыкании выходной цепи резко возрастает мощность, рассеиваемаяТранзйстором РЭ, что особенно опасно для сплавных германиевых транзисторов, у которых сильно выражен эффект саморазогрева. Более совершенную защиту от короткого замыкания имеет стабилизатор, схема которого приведена на рис. VIII.16,а [б]. Выходной ток транзистора VT2 ограничен на уровне 0,22А путем ограничения тока базы.Однако при некотором достаточно большом токе нагрузки и соответствующем напряжении коллектор - эмиттер VT2 открывается КС VD3. При этом возрастает

напряжение на резисторе R2, что

ШП213А

\iD5 R5 0,5!


Rfj3

УТ2 KTsm

RJ0,2

юотг

miasm

КТЗ&А

т кг502в.

330.

приводит к запиранию транзистора VT1, а значит и транзистора VT2. Этот процесс протекает лавинообразно. Сопротивление резистора R3 подбирают так, чтобы запирание транзисторов происходило при {/цх ~ 36 В. Тогда при иУ < 30 В тока, протекающего по цепи R2VD3R3, уже не хватает для закрывания транзисторов, , и выходной ток при коротком замыкании нагрузки не достигает нуля, что и требуется для восстановления рабочего режима стабилизатора после устранения перегрузки. Нагрузочная характеристика стабилизатора показана на рис. VIII.16,6. Коэффициент стабилизации 240, выходное сопротивление 1,5 Ом, коэффициент ослабления пульсаций ООО, ток короткого замыкания 25...75 мА. Мощность, рассеиваемая транзистором VT2 при наихудшем режиме (сопротивления нагрузки 50...70 Ом), не превышает 2,8 Вт. Максимальный ток нагрузки можно увеличить до 1...1,5 А, если применить в РЭ составной транзистор.

Наиболее просто получить требуемый ток короткого замыкания выходной цепи стабилизатора путем включения резистора параллельно РЭ. Однако через этот резистор ток протекает и в рабочем режиме, что ухудшает параметры стабилизатора. Способ неполного закрывания РЭ лучше, но в этом случае ток короткого замыкания нестабилен (зависит от температуры окружающей среды и транзистора РЭ), и может произойти перегрев транзистора РЭ. Этот способ реализован в стабилизаторе, схема которого приведена на рис. VIII.10,г [7]. Ток короткого замыкания не превышает 60 мА. Он зависит от запускающего тока, который определяется сопротивлением резистора R2 и полностью протекает через эмиттерный переход 1Г2, поскольку путь через нагрузку ему закрыт диодом VD3, а К VD4 в первый момент после включения стабилизатора также закрыт. Такая схема обеспечивает надежный запуск стабилизатора при весьма

R5 2к

ш кттгг

R8 210

Рис. VIII. 17. Схемы КСН с защитой от перегрузок по току.
