для снижения неравномерности АЧХ головок на 3...5 дБ. Центральная (до половины радиуса) часть диффузора головки 4ГД-8Е пропитана слабым раствором цапонлака в ацетоне. После высыхания растворов на нее нанесен слой резинового клея, разбавленного бензином (обработка ведется при вставленной в зазор звуковой катушки оправке из кинопленки). Такое двухслойное покрытие в сочетании с несимметричным заполнением ватой колпака, закрывающего эту головку, позволяет избавиться от провала ее АЧХ в области частот 1,1...

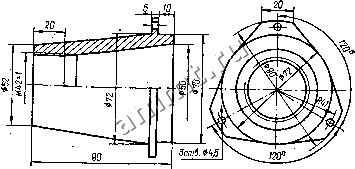

Рис. Х,7, Туннель-ФИ.

50(90)

30 6Af 30 h

4,5... 98

f?3 ЮО

яе m

-□ii-\/-ca

Рис. X.8. Вставка для перестрой- Рнс. Х.9. Генератор резонансных ки ФИ. частот,

.1,7 кГц. Колпак из картона представляет собой усеченный конический сектор с углом 90 , приклеенный непосредственно к головке. Для исключения попадания ваты в пространство между диффузорами 4ГД-8Е и ЮГД-ЗОЕ и их диффузородержателями окна в последних заклеены марлей. *

Туннель ФИ (рис. Х.7) выполнен из дюралюминия Д16-Т. Для его перестройки используются две сменные вставки длиной 50 и 90 мм (рис. Х.8). Увеличение длины туннеля со 100 до 175 мм позволяет изменить частоту настройки ФИ с 30,5 до 18 Гц. Коническую часть туннеля можно также склеить из чертежной бумаги или картона, сохранив при этом внутренние размеры и доведя толщину стенок до 4...5 мм. Обычно ФИ настраивают либо на резонансную частоту головки, либо чуть ниже ее. Разброс резонансных частот образцов голо-



вок ЮГД-ЗОЕ может быть Ъ пределах 24...40 Гц, поэтому Настройку следует производить индивидуально, изготовив генератор резонансных частот (рис. Х.9).

ФИ настраивается в такой последовательности: НЧ головку отключают от фильтра и подсоединяют к генератору; включив питание, щелчком по диффузору переводят генератор в режим автоколебаний: их частота равна резонансной частоте *головки в данном акустическом оформлении. Перестраивая ФИ, добиваются максимальной амплитуды колебаний воздуха в отверстии туннеля и одновременно некоторого уменьшения колебаний диффузора головки, что свидетельствует о настройке туннеля на частоту резонанса головки. Чтобы настроить ФИ на более низкую частоту, длину туннеля увеличивают. Оптимальную длину выбирают субъективно, на вкус слушатели, изучая тембр музыкальных программ с достаточным уровнем НЧ составляющих. При затруднении в определении максимума колебаний воз-

Р.д5 -5

к- -.

20 50 /02 2-/02 /03 2-Ю 5Ю /О* 2Юf,Гц

Рис, Х.Ю. АЧХ громкоговорителя (рис. X. 4.) при средних положениях (сплошная линия), при- установке в крайнее правое положение (а) и в крайнее левое положение (б) переключателей SJ и S2.

духа в отверстии ФИ пользуются упрощенным способом:- расположившись на расстоянии 1.,.1,5 м от оси АС и перестраивая ФИ, замечают значительный спад звукового давления, после чего несколько возвращаются назад и фиксируют положение туннеля. Принцип такой настройки состоит в изменении частоты генерации и амплитуды генерируемого напряжения при изменении параметров эквивалентной схемы АС, которые, в частности, зависят от длины туннеля ФИ.

АЧХ громкоговорителя (АС) при установке переключателей S1 и 52 в средние положения показана Сплошной линией на рис. Х.Ю: ее неравномерность в диапазоне частот 27...50 Гц- 1 дБ, в диапазоне 27...20 ООО Гц - не более 4 дБ. Штриховыми линиями изображены АЧХ при установке переключателей 57 и 52 в крайние правое (а) и левое (б) положения. В АС можно использовать й головки 25ГД-26, 10ГД-34, ЗГД-31 (две штуки). В этом случав номинальное сопротивление громкоговорителя составит 4 Ом, а номинальная мощность возрастет до 30 Вт.

3.2. Простой метод настройки фазоинвертора [39]

В качестве туннеля ФИ обычно используются трубы круглого сечения, вставляемые плотно в отверстие в ящике и закрепляемые после настройки клеем. Настройка состоит в последовательном укорочении трубы, начальная длина которой берется с запасом. Это трудоемкий процесс, так как после каждого изменения длины туннеля требуется восстанавливать герметичность ящика. Определить требуемую длину труби можно быстрее и проще, если на время настройки ее установить не внутри, а снаружи ящика (изменением резонансной частоты за счет увеличения объема воздуха в АС на величину* ДК, как правило, можно
