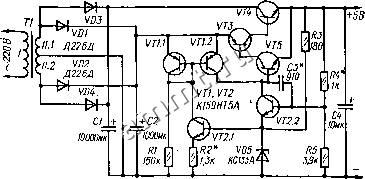

Читальный зал --> Конденсаторы постоянной емкости схеме сопротивлении резистора R6 выходное сопротивление стабилизатора уменьшается до 0,15 Ом. Однако при замене экземпляров транзисторов или изменении температуры влияние ПОС может оказаться чрезмерным и выходное сопротивление стабилизатора станет отрицательным, т. е. произойдет перекомпенсация. Для уменьшения пульсаций выходного напряжения КСН резистор (см. рис. VIII.10,а) шунтируют конденсатором С2, сопротивление которого на частоте пульсаций значительно меньше сопротивления резистора. При этом преобладающая часть напряжения пульсаций поступает на вход УПТ, вследствие чего оно больше ослабляется в стабилизаторе. Снижения пульсаций выходного напряжения можно также достичь применением дополнительного сглаживающего фильтра RlClRl вместо резистора R1. В этом случае напряжение пульсаций уменьшается более чем в 3 раза. Если необходимо изменить полярность выходного напряжения КСН, используют транзисторы со структурой п - р - п, изменив соответственно полярность включения КС, оксидных конденсаторов и входного напряжения. Можно оставить транзистор РЭ со структурой р - п - р, включив его по схеме с ОЭ (см. рис. VIII.10,6). Такой КСН может не входить в режим стабилизации при отрицательных температурах окружающей среды. Этот недостаток можно устранить, например, включением резистора с сопротивлением несколько килоом между эмиттером и коллектором РЭ или последовательной iRC-цепочки между входным плюсовым проводом и базой транзистора УПТ. Схема включения составного транзистора в качестве РЭ показана на рис. VIII.10,е. Резистор R7 предназначен для компенсации обратного тока транзистора VT1 , Коэффициент стабилизации КСН можно повысить, если в делителе напряжения вместо одного из резисторов включить КС (рис. VIII.10,г). В этом случае напряжение на базе транзистора УПТ (относительно минусового провода) становится стабилизированным, и изменения выходного напряжения передаются на эмиттерный переход этого транзистора без ослабления делителем. Стабилизатор, собранный по схеме, которая приведена на рис. VIII.10,г, характеризуется следующими показателями: коэффициент стабилизации не менее 200, выходное сопротивление менее 0,2 Ом, коэффициент ослабления пульсаций около 500, максимальный ток нагрузки 300 мА (определяется сопротивлением резистора R3). Выходное напряжение стабилизатора можно изменять подбором стабилитронов (грубо) или включением последовательно с ними диодов в прямом направлении, а также изменением сопротивления резистора R4 (плавно). Стабилизатор содержит встроенное устройство защиты от короткого замыкания выходной цепи. Транзистор VT1 должен быть установлен на теплоотводе, имеющем эффективную площадь теплового рассеяния не менее 100 см. Вместо транзистора П213 можно использовать любой из серий П213-П217, а вместо КТ603А - КТ603Б, КТ608. Диод VD2 можно заменить любым маломощным кремниевым диодом, диод VD1 - кремниевым диодом с максимально допустимым прямым током не менее 300 мА. Для повышения коэффициента стабилизации КСН необходимо увеличивать коэффициент усиления УПТ. С этой целью можно применять двухкаскадные УПТ на транзисторах или операционные усилители (ОУ). Схемы КСН с ОУ приведены на рис. VIII.11. Коэффициент стабилизации КСН, схема которого показана на рис. VIII.11,а, не менее 1000, максимальный ток нагрузки 40 мА. Если необходимо получить выходное напряжение 9 В, следует в качестве VDl применить КС147А, в качестве VD2 - КС156А. В этом случае входное напряжение может изменяться в пределах 11...14 В. Коэффициент стабилизации КСН, ултозА  +1 II мл НШЪБ C2W0 г* L---Ч  Рис. VIII. 11. Схемы КСН с УПТ на основе ОУ,;тнпов К140УД1А (а) и К153УТ1 (б). собранного по схеме на рис. VIИ. 11,6, не менее 6000, выходное сопротивление около 8 мОм. В некоторых случаях КСН с ОУ не выходит на режим стабилизации при включении питания, и напряжение на его выходе остается близким к нулю. Причиной этого явления может быть напряжение смещения ОУ. При определенной полярности и достаточно большом значении этого напряжения выходной каскад ОУ оказывается в насы-1Цении, и напряжение на выходе ОУ составляет лишь десятые доли вольта, что недостаточно для открывания транзистора РЭ. Поэтому ь некоторых случаях приходится подбирать экземпляр ОУ. Избавиться от необходимости подбора ОУ можно, включив дополнительный делитель напряжения на вход Стабилизатора И соединив его выход через кремниевый диод с неинвертирующим входом ОУ (см. рис. VIII.11,6). Следует выбирать диод с малым обратным током. Сопротивления дополнительного делителя напряжения должны удовлетворять следующим неравенствам [19]: тах R8/{R7 + R8)<Us, где (Ур и i/вхтах - минимальное и максимальное входные на- пряжениястабилизатора; 3 - максимальное падение напряжения на диоде VD2\ (7. - максимальное напряжение смещения ОУ (см. табл. V. 5); Us - напряжение на неинвертирующем входе ОУ при Номинальном режиме стабилизатора.  УЛЗ, VmM305 УТЗ КТЩБ m ктшБ vt5 ш156 Рис. VIII. 12. Схема КСН с повышенным КПД. Задача повышения КПД КСН особенно важна, когда требуется малое напряжение (не более 5 В) на нагрузке и сравнительно большой ТОК в нагрузке (порядка 5 А и более). Повышение КПД может быть достигнуто путем уменьшения пульсаций входного напряжения. Однако при этом возрастают требования к фильтру выпрямителя, что влечет за собой увеличение габаритных размеров блока питания. Другой путь повышения КПД - уменьшение падения напряжения на РЭ (см. с. 550). Схема КСН, в котором реализуется этот способ, приведена на рис. VIII.12. УПТ собран на транзисторе VT2.2, ИСТ - на транзисторе VT2.1 и диоде VD5. Для уменьшения рабочего напряжения ИСТ применено так называемое токовое зеркало на паре транзисторов VTJ. Необходимая идентичность этой пары достигается применением интегральной транзисторной сборки. Режим ИСТ устанавливается резистором R2 равным 2 мА. Требуемое вспомогательное напряжение получается с помощью дополнительного выпрямителя на диодах VD1, VD2 и приложено относительно общего провода. Ток нагрузки этого выпрямителя примерно в /1213 Рз меньше, чем основного, поэтому уровень пульсаций пренебрежимо мал. Номинальное напряжение на обмотке трансформатора, при котором достигается максимальный КПД, составляет 7,8 В при токе нагрузки 5 А. Коэффициент стабилизации зависит от коэффициентов передачи тока /213 используемых тран-висторов и находится в пределах 100...250. Пульсации выходного напряжения не превышают 10 мВ [11].
