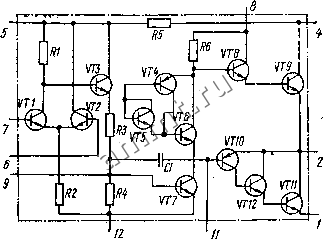

Рис, V.18. Схема усилителя К174УН5.

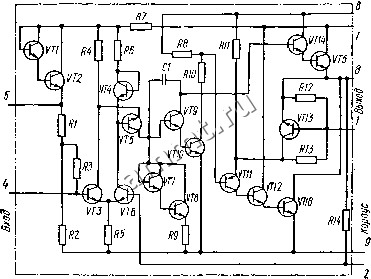

Рис. V.19. Схема усилителя К174УН7.

Микросхемы К174УНЗ, К174УН4, К174УН8 выполнены в пластмассовом корпусе с теплоотводом 201.9-1, К174УН5, К174УН7- в корпусе 238.12-1 (рис. V.21).

Микросхемы серии КП5 представляют группу широкополосных усилителей переменного тока.

Микросхема К175УВ1 (рис. V.22,a) представляет собой широкополосный усилитель с полосой пропускания до 30 МГц (группа А)

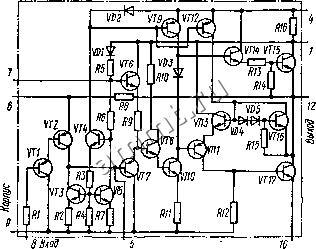

Рис. v.20. Схема усилителя К174УН8.

/ 1 1
чг.т.т	21,5		<

ПП пг In Н п

IU у U

		>1

>03,2

1 2 0К7Л

Рис. V.2i. Конструкция микросхем серии К174;

а -К174УР15. К174УН7; б -К174УНЗ, К174УН4. К174УН8.

И 45 МГц (группа Б). Коэффициент усиления напряжения на частоте I МГц свыше 10 при коэффициенте гармоник не более 10 % и коэффициенте шума не более 12 дБ. Входное сопротивление микросхемы не менее I кОм, напряжение питания плюс 6,3 В =t 10 %, ток потреб-

ления не более 4,5 мА. Допускается работа микросхемы на нагрузку > 200 Ом и Cg < 10 пФ, а также иа последовательный резонансный контур.

Микросхема К175УВ2 (рис. V.22,6) выполнена в виде дифференциального усилителя на транзисторах VT1, VT4...VT6 и транзисторов

Коррекция 10

18 9

Выход \6

Обратная Блот- Общиа Оёратиая связь робка связь

Bxodi 3

дход2

R6 R7

R3 .-- I

J /?4 УГЛВходЗ

	-1 , Офдтнбя

Фипьтр

Рис. V.22. Схемы усилителей серии К175.

аК175УВ1; б - К175УВ2; в-К175УВЗ; з-К175УВ4.

VT2, VT3, на которых возможно построение входных или выходных эмиттерных повторителей. Микросхема обеспечивает работу в полосе частот Д9 40 МГц (группа А) и 55 МГц (группа Б) в качестве УВЧ с регулируемым коэффициентом усиления и коэффициентом шума
