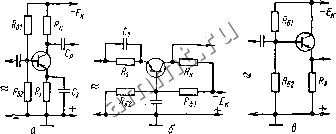

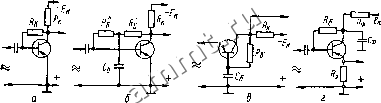

Читальный зал --> Конденсаторы постоянной емкости и последовательно с напряжением сигнала. Для этого в схеме на рис. VI.2,9 параллельно конденсатору Cq нужно включить резистор. При последовательном включении напряжений сигнала и смещения входное сопротивление каскада больше, чем при параллельном. Питание ПТ осуществляется подачей напряжения между истоком и стоком и напряжения смещения на затвор (относительно истока транзисторов с р - п-переходом или подложки транзисторов с изолированным затвором). Некоторые ПТ могут работать при нулевом напряжении на затворе. Полярность этих напряжений зависит от вида канала (см. гл. IV, п. 3). В качестве напряжения смещения может  Рис. VI.2. Схемы подачи смещения в-цепь база-эмиттер: а, в- через резистор* б- через делитель напряжения. RI Rc Рис. VI.3. Схемы резистивиых усилительных каскадов на ПТ: а - с р - п-переходом; б - с изолированным затвором и встроенным каналом; й-с изолированным затвором и индуцированным каналом. быть использована падение напряжения на резисторе в цепи истока (рис. VI.3,а) или напряжение, полученное с помощью делителя напряжения R1R2 (рис. VI.3,в). Полевые транзисторы с изолированным затвором и встроенным каналом могут работать и без смещения (рис. VI.3,6). Для транзисторов с п-каналом полярность источника питания должна быть противоположной. Следует отметить, что ПТ с р - п-переходом могут работать и с напряжением на затворе противоположной полярности (при открытом переходе). Однако при смещениях в прямом направлении, превышающих 0,25...0,3 В, резко возрастает ток затвора, что приводит к значительному уменьшению входного сопротивления и коэффициента усиления каскада. Такие ПТ могут работать также при изменении полярности напряжения на стоке (в качестве управляемого сопротивления). При этом используется область малых напряжений на стоке. Стабилизация режима работы транзистора необходима вследствие - Зависимости статических характеристик дранзистора от температуры и разброса этих характеристик для разных экземпляров. Простейшим способом стабилизации режима является введение ООС по постоянному току с тем, чтобы изменения входного тока или напряжения, вызванные ООС, противодействовали влиянию дестабилизирующих факторов. Однако при таком способе стабилизации режима снижается КПД каскада вследствие потерь энергии источника питания в цепях обратной связи. Лучшая стабилизация достигается применением термокомпенсации, В цепи питания вводят элементы, сопротивление которых зависит от температуры, например терморезисторы (см. гл. П, п. 7), Основной недостаток этого способа - необходимость тщательного цодбора температурных характеристик термокомпенсирующей цепи. Температурная стабильность усилителей на транзисторах значительно повышается при использовании кремниевых транзисторов, Схемы коллекторной стабилизации режима (рис. VI.4) являются наиболее простыми схемами стабилизации путем введения ООС по постоянному току. При включении транзистора с ОЭ (рис. VI.4,а)  Рис. VI.4. Схемы коллекторной стабилизации режима транзисторов при включе-йии с ОЭ (а. б), ОБ (в), ОК (г). коллекторная стабилизация Снижает коэффициент усиления каскада Я его входное сопротивление, так как напряжение сигнала с выхода каскада через резистор Поступает на вход, создавая в каскаде ООС по переменному току. Для устранения этой обратной связи вместо pesHCtopa Rq включают два резистора и между ними блокировочный конденсатор Cq достаточно большой емкости (рис. VI.4,б). При включении транзистора с ОБ (рио. VI.4,в) ООС отсутствует, если емкость конденсатора достаточно велика. При включении транзистора с ОК (рис. VI.4,г) действует параллельная ООС по постоянному току (через резистор Rq) и последовательная ООС по постоянному току (за счет резистора R), а также 100 %-ная последовательная ООС по переменному напряжению, поскольку нагрузка каскада (параллельное соединение резистора R и входного сопротивления последующего каскада) включена во входную цепь данного каскада последовательна с источником сигнала.. Схемы эмиттерной стабилизации режима (рис. VI.5) позволяют достичь более высокой стабильности рабочей точки, чем схемы коллекторной стабилизации. Стабильность повышается при увеличении сопротивления резистора R и уменьшении сопротивлений резисторов Rqi и Rq, Однако выбирать R очень большим не следует, так как напряжение коллектор - эмиттер может оказаться слишком малым. При очень малых сопротивлениях резисторов Rq и Rq2 увеличивается мощность, потребляемая от источника питания, и уменьшается входное сопротивление каскада (при включении транзистора с ОЭ или ОК). Для устранения ООС по переменному току при включении транзистора g ОЭ и ОБ резистор R зашунтирован конденсатором С. Схемы комбинированной стабилизации режима (рис. VI.6) позволяют достичь наиболее высокой стабильности режима. В этих схемах ООС по постоянному току создается как резистором R, так и за счет того, что напряжение на базовом делителе Rq\Rq2 зависит от падения напряжения на резисторе R (оттока коллектора). Если увеличивать сопротивление R и одновременно уменьшать сопротивление R, оставляя неизменным ток коллектора (для этого необходимо уменьшать сопротивление Rq{), то стабильность режима повышаетсй, а коэффициент усиления каскада снижается.  Рис. VI.5. Схемы эмиттерной стабилизации режима транзисторов при включении с ОЭ (а), ОБ (б), ОК (в). 1 4=-л-  1 Rg -£ а . в д Рис. VI. 6. Схемы комбинированной стабилизации режима транзисторов при включении с ОЭ (а), ОБ (б), ОК (в). Стабилизацию режима работы ПТ можно осуществлять теми же способами, что и БТ, но в основном используют ООС по постоянному току, охватывающую один (см. рис. VI.3,а) или несколько каскадов. Можно также использовать режим работы ПТ в термостабильной точке (см. гл. IV, § 3). Свойства каскадов при различных включениях транзистора. Включение транзистора с ОБ позволяет получить усиление только напряжения. Коэффициент усиления тока при таком включении меньше единицы и мало изменяется при изменении режима работы, температуры и замене экземпляров транзисторов. Коэффициент усиления мощности сравнительно невелик, однако при замене экземпляров транзисторов, их старении и изменении температуры изменяется значительно меньше, чем при других включениях транзистора. Входное сопротивление транзистора при включении с ОБ меньше, чем при других включениях, и находится в пределах от десятых долей
