дан сигнал о полном наполнении,

сигнал заполнения стерт,

стирается сигнал заполнения;

закрывается впускной клапан.

На первый взгляд видно, что такой план достаточно подробен, хотя он содержит еще не все логические процессы. Правда, не следует пренебрегать тем, чтобы мысленно проследить все логические функции, однако этого достаточно только для восприятия самого важного в плане если-то . Вообще можно ограничиться рассмотрением лишь элементов, выполняющих логические функции, тогда план будет прост и нагляден. Так на основании нескольких опытов можно составить следующий план:

Если

кнопка запоминания нажата,

достигнут полный уровень.

;<То

впускной

открывается клапан;

впускной клапан закрывается.

Следующим шагом было бы заполнение подобного резервуара с помощью цепи выключения, изображенной на фир. 8. 5. Тогда по упрощенному плану:

нажата ния.

Если

кнопка заполне-

реле времени выключено.

То

впускной клапан открывается и включается реле времени; впускной клапан закрывается.

Здесь мы находим в графе то позицию и , которая на блок-схеме показана в виде разветвления в выходном канале элемента памяти.

По-другому обстоит дело, если речь идет о позиции и в графе если . Для иллюстрации этого мы соста-

вим план если-то для схемы, показанной на фиг. 8.6. Речь идет также о заполнении резервуара, но при условии, что резервуар может заполняться только в том

Приток

фиг. 8.5. Цепь выключения.

Спив

Вкл.

случае, если он опорожнен. Теперь упрощенный план если-то выглядит следующим образом:

Если

нажата кнопка наполнения и резервуар опорожнен,

резервуар наполнен.

открывается клапан;

-впускной

впускной клапан закрывается.

Теперь мы знаем, что и в графе если требует соответствующего логического элемента и ; мы можем обобщить, что и , или или нет в графе если требуют соответствующих логических элементов и , или или нет , в то время как и в графе то означает только разветвление сигнала. Поэтому, можно легко определить по правильно составленному плану если - то необходимые логические элементы.

Модель системы управления дает возможность постепенного соединения отдельных элементов, так что можно постепенно перейти от элементарных схем к схемам средней сложности. Возможно также включение

контуров регулирования и таким образом можно наглядно показать взаимодействие схем регулирования и управления. Здесь также целесообразно составить каталог схем с соответствующими планами если -то от

Воздух питания

Приток

wlypoeeHb наполнения) -

Слив

ш(!/ровень опорожнения)

-------i

Вкл.

f:

Фиг, 8.6. Выключающаяся цепь с запиранием.

более простых до более сложных. Хотя число возможных схем почти неограниченно, после испытания примерно 20 схем учащиеся получают хорошее общее представление и могут составить и построить схемы управления средней сложности.

В качестве примера схемы средней сложности, набираемой на модели, на фиг. 8.7 показана полная автоматизация процесса загрузки. Общая схема автоматического управления состоит из следующих основных автоматических управляющих устройств:

1) устройства управления дозировкой;

2) устройства управления реактором;

3) вспомогательного управляющего устройства;

4) устройства управления обратным ходом.

Хотя все управляющие устройства при полностью автоматизированном процессе взаимодействуют друг с другом, они работают самостоятельно, подобно коллективу рабочих, в котором каждый зависит от других.

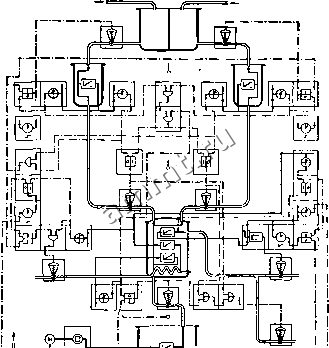

Фиг. 8.7. Схема управления реактором.

Если один не выполняет своего задания, тогда возникает нарущение ритма во всей системе. Устройство, управляющее реактором, только тогда может работать удовлетворительно, когда устройство, управляющее дозировкой, своевременно выполнит свои функции дозировки. Это возможно, если время дозировки меньше, чем время между наполнением и опорожнением реак-

тора, так как дозировка должна происходить в процессе реакции. Как только после опорожнения реактора заканчивается загрузка, появляется сигнал, по которому опорожняется дозирующий резервуар.

Поэтому при составлении плана если -то можно исходить от момента времени, в который автоматическое устройство -управляющее вентилем реактора, дает сигнал на слив. Тогда упрощенный план если - то для устройства, управляющего дозировкой, выглядит следующим образом:

Если

для реактора дается сигнал наполнения и наполнены дозаторы / и II, опорожнен дозатор /,

опорожнен дозатор ,

дозаторы I и II опорожнены,

заполнен дозатор /, заполнен дозатор ,

То

открываются сливные клапаны дозаторов,. жидкости стекают в реактор; опускной клапан дозатора I закрывается; спускной клапан дозатора П закрывается; открываются впускные клапаны дозаторов / и II; закрывается впускной клапан дозатора /; закрывается впускной клапан дозатора .

Если заполнены резервуары / и II, то процесс дозировки закончен, и автоматическое устройство, управляющее дозировкой, готово к приему сигнала наполнения реактора. Этот сигнал подается автоматическим устройством управления реактором по окончании загрузки. Так как опорожнение дозаторов и наполнение реактора являются рабочим процессом, то автоматические устройства дозировки и наполнения реактора должны взаимодействовать между собой. Это ясно отражено в плане если--то автоматического устройства управления реактором. Поскольку при рассмотрении автоматического -управления реактором начинают с подачи сигнала наполнения реактора и это в конце концов является первым шагом, то оба первых условия плана если - то

для автоматического управления реактором становятся идентичными условиям плана если - то для автоматического управления дозировкой. Поэтому их не нужно здесь повторять. Следовательно, упрощенный план если- то для автоматического устройства, управляющего реактором, будет вылядеть так:

Если

дозаторы I и II опорожнены.

достигнуто заданное значение температуры.

достигнута точка испаре ния жидкости реактора.

срабатывает реле времени подогрева.

достигнуто нижнее значение давления,

реактор опорожнен.

спускные клапаны дозаторов I и II закрываются и открывается паровой клапан подогрева реактора;

начинает действовать регулятор температуры и включается реле времени продолжительности нагрева;

начинает действовать регулятор давления (сначала давление повышается, а потом остается постоянным) ;

закрывается паровой клапан и вступает в действие программный задатчик давления (давление медленно понижается); открывается спускной клапан реакционного резервуара;

спускной клапан реактора закрывается и подается сигнал на заполнение реакционного резервуара.

Управление реактором ставит уже повышенные требования к возможностям наглядного представления схемы, так как работа автоматических регуляторов температуры и давления совпадает во времени и поэтому
