Наряду с суммированием давлений, которое позволяет избавиться от использования решающих усилителей для извлечения корня и возведения в степень, можно производить суммирование расходов, при этом для

Цавлете питания

К исполнитель-о иому меканиз му угольного питателя

а Нагрузка


=СХЙ


=п=00=

-<

.Гоз > Уголь

Фиг. 2.5. Вычислительная схема регулятора соотношения с суммированием давлений для регулирования нагрузки.

достижения цели требуются незначительные технические средства.

При суммировании расходов исходят из того, что часть расхода пропорциональна основному измеряемому расходу. При суммировании всех расходов, которые дол-

жны протекать по общей магистрали, получается изме-)яемая величина, пропорциональная полному расходу. Ла фиг. 2.6 показана схема, на которой осуществлено такое Суммирование. В первом решающем усилителе


К исполнительному механизму игольного питателя

ixt= Давление питания

Нагрузка

о Газ

Уголь

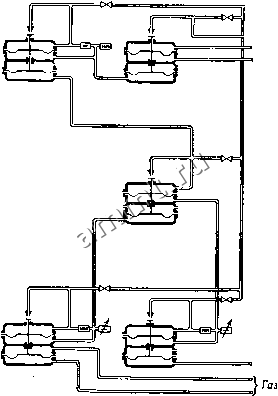

Фиг. 2.6. Вычислительная схема регулятора соотношения с суммированием расходов для регулирования нагрузки.

протекает часть воздушного потока, пропорциональная расходу угля. В следующем решающем усилителе образуется часть воздушного потока, пропорциональная расходу газа. И наконец, оба расхода воздуха проходят по общей линии и складываются. Разность давлений на



турбулентном дросселе, через который воздух вытекает в атмосферу, является мерой общего расхода угля и газа.

На указанной схеме перепад давлений на сопле, через которое вытекает воздух, не измеряется, а измеряется только давление перед дросселем. За дросселем давление атмосферное и производить его измерение не требуется, ибо все измеренные давления отсчитываются от атмосферного.

йавлеиие о питания


к исполнительнощ механизму воздуш- =з> наго клапана

\ Воздух

Чголь

Фиг. 2.7. Вычислительная схема регулятора соотношения с суммированием давлений для регулирования процесса горения.

Мы привели только некоторые примеры регулирования нагрузки. Сейчас займемся регулированием процесса горения.

В то время как при регулировании энергетической нагрузки требуется поддержание равновесия между притоком энергии и ее потреблением, при регулировании процесса горения требуется такое управление количеством поступающего воздуха, чтобы обеспечить оптимальный процесс горения. В обоих случаях постановка задачи аналогична, так что при регулировании нагрузки

к исполнительному механизма регулириюшему подачу, воздуха, поступающего для сжигания гпрплива

=о<и?=°

=о<М

Давление питания

Воздух для , сжигания топлива

Уголь

Фиг. 2.8, Вычислительная схема регулятора соотношения с суммированием расходов для регулирования процесса горения.



И процесса горения выполняемые вычислительные операции различаются очень незначительно. Однако физические величины, с которыми производятся эти вычислительные операции, другие. Но так как в конечном итоге для вычислительного устройства безразлично, какими физическими величинами оно оперирует, то основная схема и техническое выполнение регулятора процесса горения такие же, как и регулятора, предназначенного для регулирования нагрузки.

На фиг. 2.7 и 2.8 показаны вычислительные схемы с суммированием давлений и с суммированием расходов для регулирования процесса горения.

1.3. Регулирование соотношения между одной величиной и суммой из четырех одинаковых физических величин

Имеется регулятор нагрузки установки для производства пара с угольным питателем. Подача угля может осуществляться четырьмя угольными питателями. Определение потребности в энергии выполняет регулятор путем непрерывного измерения отбора пара. Исходя из этого, он распределяет расходы между отдельными угольными питателями. Часто бывает неизбежным перерыв в транспортировке угля, например из-за остановки угольной мельницы или ленты транспортера. Регулятор должен перераспределить общую подачу угля между оставшимися питателями, соответственно увеличив долю каждого.

Задача заключается в том, что четыре угольных питателя принуждаются к точному выполнению своих функций. Так как общий расход угля должен согласовываться с нагрузкой, то сначала необходимо образовать сумму отдельных расходов.

В предыдущем разделе мы познакомились с двумя возможностями суммирования: с суммированием давлений и суммированием расходов. Так как измеряемый параметр связан квадратичной зависимостью с расходом, то суммирование давлений, соответствующих всем измеряемым параметрам, не представляет труда. Поэтому при суммировании давлений сначала из каждого давления, соответствующего отдельному расходу, дол-

жен быть извлечен квадратный корень, затем полученные величины должны быть сложены и возведены в квадрат и, наконец, сравнены с нагрузкой. Для получения полного расхода угля из отдельных расходов необходимо выполнить следующие вычислительные операции: четыре раза извлечь корень, затем сложить четыре величины и, наконец, сумму возвести в степень, т. е. необходимо иметь самое меньшее четыре решающих усилителя для извлечения корня, несколько суммирующих звеньев и один решающий усилитель для возведения в степень. Затраты на технические средства при этом довольно велики. На основании вышеизложенного ясно, что если необходимо суммировать более двух измеряемых параметров, имеющих квадратичную зависимость, целесообразнее использовать способ суммирования расходов, а не способ суммирования давлений.

Так как датчик числа оборотов является не чем иным, как воздушной помпой, производительность которой пропорциональна числу оборотов, то появляется мысль объединить отдельные линии-всех датчиков чисел оборотов в одну общую линию и суммарный расход измерять с помощью мерной диафрагмы. Перепад давлений на диафрагме будет пропорционален суммарному расходу угля.

Однако это не так просто. В этом случае будет наблюдаться взаимовлияние датчиков измеряемых величин. Поэтому целесообразно производить суммирование расходов не за счет воздуха, получаемого от датчиков числа оборотов, а за счет вспомогательного воздуха путем промежуточного включения решающего усилителя, который должен измерять в отдельности каждый расход, относящийся к каждому датчику числа оборотов. Только так можно точно определить суммарный расход, ибо при этом исключается взаимное влияние датчиков измеряемых величин. Этот способ измерения может быть реализован при весьма незначительных технических затратах. На фиг. 2.9 приведена соответствующая схема для суммирования четырех отдельных расходов.

Весьма полезно экспериментально исследовать суммирование чисел оборотов по способу суммирования
