ло бы указатель количества на нуль. Одновременно включается счетчик, указывающий израсходованное количество газа только за большой промежуток времени, в то время как диаграмма прибора, регистрирующего

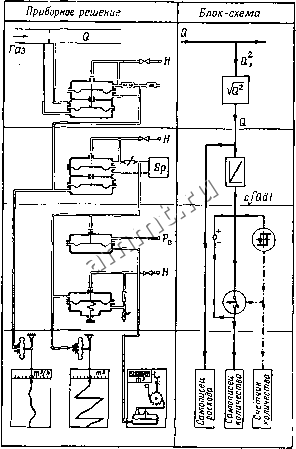

Фиг. 7.17. Пример применения для промышленного контроля счетчика величины расхода, состоящего частично из двоичных и частично из непрерывных элементов.

количество, дает промежуточные значения, определяемые в любой момент времени. На блок-схеме ясно видно, как связаны между собой непрерывные и двоичные вычислительные операции, в то время как схема включения приборов показывает, что между непрерывными и двоичными вычислительными элементами едва ли существует большое различие.

6. Приборы сигнализации и контроля

Возможно, химик, прочитав приведенное выше описание автоматизации процесса загрузки, скажет, что все-таки это не так просто. И он будет прав, потому что автоматизация процесса загрузки действительно выдвигает много проблем, среди, которых имеются и несложные проблемы. Однако важно то, что существует система стандартных элементов, область применения которых простирается от простых элементов управления до комплексной автоматизации. В ходе автоматизации, начинающейся с этих простых вопросов, решение более сложных задач является только вопросом времени.

При решении задач автоматизации проблема заключается не столько в составлении схемы и приборном ее осуществлении, сколько в требованиях надежности, которые часто очень усложняют на первый взгляд простую задачу. Требования повышенной надежности делают часто необходимым усложнение схем управления. Но с увеличением количества приборов снижается коэффициент надежности. Поэтому необходимо хорошо взвесить, достигается ли дополнительная надежность за счет применения широкой блокировки и схем управления или стоит удовлетвориться выбранной системой контроля и сигнализации, которая не снижает коэффициента надежности, так как сама не вмешивается в процессы управления и регулирования, а только информирует о работе или предупреждает о невидимых или неслышимых аварийных ситуациях. Поскольку речь идет о чисто контрольных показаниях, то при использовании пневматических приборов управления и регулирования, работающих в диапазоне низких давлений, не возникает трудностей, так как каждый сигнал, безразлично

является ли он непрерывным или двоичным - может быть зафиксирован с помощью простых и надежно работающих жидкостных манометров. Они наглядны и их можно размещать группами на малогабаритных панелях. Этот метод контроля особенно эффективен при двоичных вычислительных операциях, когда нужно только показать, есть сигнал или его нет.

Но во многих случаях одного такого контроля недостаточно и необходимо переходить к световому сигналу и даже к звуковым предупреждающим сигналам.

Мощность пневматических решающих усилителей низкого давления вполне достаточна для срабатывания опрокидывающихся ртутных трубок ( свинок ), работающих довольно надежно. Мощность, включаемая ими, достаточна также, чтобы вызвать сигнал управления или

Приборное решение

Граничные значения

Избыточное давление

Диапазон настройки S... гООммвод.ст.

Разрежение

Диапазон настройки -5...-гоОммвод.ст.

Перепад давлений

Диапазон настройки Лр S...Z00mm вод. ст. при статическом давлении...1000мм вод.с,

Падение давления питающего воздуха

Фиг. 7.18. Схемы сигнализации без запоминания сигнала.

предупреждения. При очень высоких мощностях включения можно применять вспомогательное реле.

Принципиально системы сигнализации предельных значений делятся на две группы: с запоминанием и без запоминания сигнала. В первом случае сигнал дается только при достижении предельного значения; при уходе от предельного значения сигнал исчезает. Во втором

Приборное решение

Граничные решения

Избыточное давление

Диапазон настройки 5...гООммвод.ст.

Разрежение

Диапазон настройки -5...-ZOOмм вод.ст.

Перепад давлений

Диапазон настройки UPS... ZOO мм вод. ст.

Фиг. 7.19. Схемы сигнализации с запоминанием сигнала.

случае сигнал появляется при однократном достижении предельного значения и сохраняется до тех пор, пока не будет снят либо коротким нажатием на кнопку, либо при устранении повреждения.

На фиг. 7.18 приведены несколько схем сигнализации без запоминания сигнала, а на фиг. 7.19 - несколько схем с запоминанием предупреждающих сигналов.

Таким способом можно превратить любую величину пневматического вычислительного устройства в двоичный электрический сигнал. Об этом будет сказано ниже.

7. Возможности перехода от пневматических к электрическим элементам и наоборот

Возможно, что предлагаемый до сих пор обзор о возможностях проведения вычислительных операций в целях управления и регулирования побудил некоторых читателей отказаться от предубеждения против пневматики. В самом деле, едва ли найдется хоть одна вычислительная операция, решение которой пневматическими средствами было бы принципиально невозможным, независимо от того, касается ли это аналоговых или дискретных методов вычисления. В результате этого возникают сомнения в разумности так часто применяемого принципа: измерение, передачу сигнала и вычисление осуществлять электротехническими средствами, а с помощью пневматики перемещать исполнительный механизм. Например, весьма спорно, не следует ли такую важную функцию, как вычисление, выполнять с помощью пневматики, тем более что непрерывное усиление пневматическими средствами не представляет больших трудностей, в то время как Это трудно осуществимо электрическими средствами. И при двоичных методах вычисления пневматика обладает некоторыми преимуществами, так как здесь не возникает трудностей с контактами.

Правда, весьма важным обстоятельством является малое быстродействие пневматических приборов, однако это не должно служить причиной отказа от использования их там, где высокого быстродействия и не требуется. Имеется еще ряд других аргументов, тсоторые говорят и за и против пневматики. Но в сомнительных

случаях нужно прежде всего проверить, не исключает ли скорость работы схемы и зависящая от нее предельная скорость вычисления применения пневматического прибора. Во многих случаях рациональное сочетание электрических и пневматических средств приводит к оптимальному решению.

Поэтому нужно иметь полную систему преобразователей измеряемой величины, которые гарантируют свободный переход от электротехники к пневматике и наоборот независимо от того, где расположено место стыка. Такая система показана на фиг. 7.20. Легко убедиться, что приборная реализация этой системы не вызовет больших трудностей. Это справедливо прежде всего в системах, где электрическое реле используется не для замыкания обычного электрического контакта, а открывает или закрывает воздухопровод.

8, Логические элементы и реле

Как показано на фиг. 7.21, с помощью реле могут быть построены логические элементы. Однако между схемами реле и схемами элементов логики существует принципиальная разница. В то время как логические элементы, как правило, имеют несколько входов и один выход, реле в общем имеют только один вход, а именно катушку возбуждения и несколько выходов (например, нормально замкнутые контакты, нормально разомкнутые контакты и переключающие контакты). Это решительным образом отражается на приборном выполнении элементов логики. Если элементы логики строят с помощью реле, то для каждого входа необходимо свое реле. Поэтому при построении системы управления с помощью реле требуется значительно больше реле, чем элементов логики, если бы аналогичная система строилась на логических элементах. В пневматике элементы логики построить легче, чем реле. Кроме того, получается, что схемы с элементами логики значительно проще для понимания, чем релейные схемы. Если желательно в сложных релейных схемах получить такой же эффект с минимумом реле и контактов, то часто нужно производить трудные расчеты при помощи так называемой
