удельное давление (49... 58,8) 10 Па (50... 60 кг/см). После прессования контактные площадки проверяются под микроскопом на отсутствие клея. В случае попадания клея на контактные площадки он удаляется скальпелем. Ремонт выполняется специальной фрезой-съемником, припой вокруг провода удаляется механически, без использования паяльника. Преимуществом МПП, изго-

Рис. 12.6. Схема технологического процесса изготовления МПП методом открытых контактных площадок: а - изготовление заготовок фольгированного диэлектрика; б - получение рисунка схемы МПП; в - травление меди с пробельных мест, удаление защитного слоя рисунка схемы (раздубливание), нанесение слоя клея на заготовки со стороны диэлектрика; г - пробивка отверстий в слоях; д - прессование слоев МПП; е - напрессовывание заготовок МПП на диэлектрик, облуживание поверхности контактных площадок, удаление флюса с поверхности платы, механическая обработка МПП. Нанесение защитного технологического покрытия.

товленных этим методом, является также и 100%-ная видимость соединений, что позволяет повысить их надежность.

За рубежом описан способ изготовления МПП методом открытых контактных площадок, где для повышения надежности производится металлизация стенок отверстий [105]. При изготовлении МПП методом открытых контактных площадок используется также способ

3 2 1

кп, >

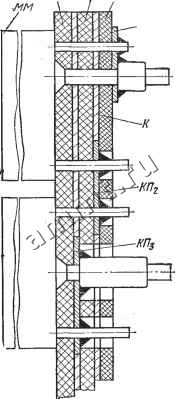

Рис. 12.7 Конструкция платы, изготовленной методом открытых контактных площадок, с

напаянными микромодулями: КП 2 3 - контактные площадки первого, второго и третьего слоев; К - клей; ММ - мнкромодуль; 1, 2, 3 -слои МПП.

переноса. При использовании этого способа отдельные проводящие слои вытравливаются из фольги на временном основании и переносятся на постоянное, чередуясь со слоями межслойной изоляции. Последняя может быть нанесена через сетчатый трафарет таким образом, чтобы контактные площадки оставались свободными от изоляции. Далее производится прессование.

Недостатки метода открытых контактных площадок:

1) имеется реальная опасность затекания клея, лака или другого связующего на поверхность контактных площадок при прессовании;

2) отсутствует электрическая связь между слоями;

3) затруднена автоматизация процесса пайки пла-нарных выводов к контактным площадкам, находящимся в углублении ( колодце ) ;

4) подгибка выводов интегральных схем должна производиться на разные уровни, так как пайка ИС происходит не на один и тот же слой МПП.

При ращиональной компоновке число слоев МПП может достигать 10...12. Изготовление многослойных печатных плат методом открытых контактных площадок является вторым по распространенности после метода металлизации сквозных отверстий.

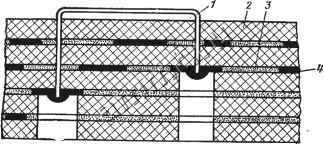

Рис. 12.8. Печатная плата, выполненная методом открытых контактных площадок (с перемычкой): / - перемычка; г - основание: 3 - связующий слой; 4 -медные проводники.

Рис. 12.9. Схема технологического процесса изготовления МПП методом выступающих выводов: а изготовление заготовок стеклоткани и фольги; б - перфорирование стеклоткани; в - прессование перфорироваииой стеклоткани с фольгой; г - получение рисунка схемы слоев на спрессованных заготовках, нанесение лака на заготовки слоев со стороны диэлектрика; б -травление меди с пробельных мест, удаление защитного слоя рисунка (раздубливание), удаление слоя лака; е - прессование МПП; ж -отгибка выступающих выводов иа плаикв. приклеивание накладок к МПП, облуживание выводов, механическая обработка МПП.
