носится способом медленного вытягивания. Толщина наносимого слоя фоторезиста типа ФП-383 3 ... 4 мкм.

Основные технические характеристики

Размеры обрабатываемых заготовок, . мм:

максимальный......... 500X500

минимальный.......... 70X80

толщина ........... 0,1..73,О

Объем ванны, м.......... 0,035

Скорость вытягивания заготовки,

м/мин .............. О,143...1,430

Температура сушки, К....... 308...393

Время сушки, мин......... 20

Производительность, шт/ч..... 75

Мощность, кВт.......... 16,5

Габаритные размеры, мм...... 2100X1300X2330

Масса, кг............. 1330

На выставке Связь-75 фирма Аргус (США) демонстрировала установку Процессор для сушки рези-стов ультрафиолетовым излучением, что позволяет, по данным фирмы, сократить продолжительность сушки до нескольких секунд. Для нанесения жидкого фоторезиста на заготовки с предварительно просверленными отверстиями используется валковый способ. Этот способ обеспечивает более равномерную толщину фоторезиста, исключая краевые утолщения.

Отечественные установки обычно работают в комплексе с инфракрасной сушкой. Инфракрасные лампы обеспечивают хорошую адгезию фоторезиста, так как они прогревают металлическую подложку быстрее, чем резист, и сушат пленку изнутри. При сушке же обычными способами резист прогревается снаружи вовнутрь, летучие вещества часто остаются в иленке фоторезиста, ослабляя адгезию. Для обеспечения требуемых защитных свойств при негативном способе изготовления ПП требуется 6-кратное нанесение, при позитивном комбинированном способе (агрессивное воздействие электролитов) - 10-кратное. Тем не менее необходимо отметить-некоторые недостатки этой установки:

- трудность наладки, регулировки и обслуживания;

- чувствительность к условиям окружающей среды, например, с изменением температуры изменяется вязкость резиста;

- многократное нанесение слоев;

- наличие многих движущихся частей (валиков, конвейера).

Во всех этих установках использован непрерывный конвейерный способ перемещения заготовки как в процессе нанесения, так и сушки.

Как указывалось выше, для повышения защитных свойств фоторезиста на основе ПВС необходимо термическое дубление. Для механизации этого процесса разработана установка (рис. 6.5), в которой использованы

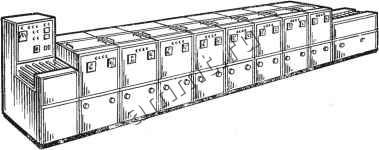

Рис. 6.5. Установка термического дубления.

лампы инфракрасного излучения, позволяющие значительно интенсифицировать процесс и повысить качество защитного слоя фоторезиста. Платы с нанесенным слоем резиста укладывают на цепной транспортер. Те из них, толщина которых меньше 0,8 мм, предварительно помешают в кассеты рамной конструкции и затем подают в секции дубления.

Основные технические характеристики

Размеры обрабатываемых заготовок, мм:

максимальный......... 500X500

минимальный.......... 140X150

толщина ........... 0,1.-.3

Скорость передвижения заготовок,

м/мин.............. 0,625...1,25

Температура дубления, К...... 373...423

Точность поддержания температуры, К +5

Способ нагрева........... терморадиационный

Тип установки ........... секционный

Количество секций дубления, шт. . . 8

Производительность (при размере за- .

готовок 500X500 мм), шт/ч ... 75

Время дубления, мин........ 5...10

Мощность, кВт.......... 68

Габаритные размеры, мм...... 8615X1180X1640

Масса, кг............. 2215

При изготовлении печатных плат значительное влияние на качество светокопирования и производительность установок оказывает правильный выбор источника освещения, к которому предъявляются следующие требования:

- высокий световой к. п. д.;

- больщой световой поток в спектральной зоне;

- равномерный световой поток по всей площади светокопирования;

- небольшая рабочая температура ламп.

В существующих светокопировальных установках для уменьшения времени экспозиции применяют лампы большой мощности, например ртутно-кварцевые типа ПРК, лампы ДРЛ, СВД, РКС Однако все эти лампы малопригодны для светокопировальных работ при получении рисунка печатных плат, поскольку они выделяют большое количество тепла, имеют низкий световой к. п. д. и продолжительный период стабилизации режима, а лучи лампы ПРК вредны для здоровья человека. Для равномерного освещения и уменьшения нагрева плат лампы необходимо располагать на значительном расстоянии от рамы, что при двустороннем светокопировании значительно увеличивает габариты установки. Лампы ДРЛ и СВД приближенно можно считать точечными источниками света, и для равномерного освещения площади необходимо ставить несколько ламп (обычно три-четыре). Это приводит к увеличению энергоемкости установки, требует принудительного охлаждения, что, в свою очередь, влияет на габариты и стоимость ее.

При светокопировании особое требование предъявляется к экспозиции, которая определяет степень полного задубливания копировального слоя. Недостаточная яркость люминесцентных ламп компенсируется их установкой на минимальном расстоянии от плоскости светокопирования. Для получения требуемой освещенности и мощности светового потока необходимо лампы ставить в ряд по всей плоскости экспонирования. Расстояние от ламп до плоскости может быть равным 50 ... 100 мм, что значительно уменьшает размеры установки, для
