охлаждения ламп достаточно естественной вентиляции. Как показала практика эксплуатации, основным недостатком применения люминесцентных ламп является сложность коммутационных цепей, которая снижает надежность работы установки. При наличии контрольных устройств (например, светового индикатора в цепи дроссель - лампа) и возможности быстрой замены ламп и элементов пускорегулирующеи аппаратуры указанные недостатки не влияют на производительность установки.

С целью получения высокого разрешения при контактном экспонировании необходимо ограничить рассеяние света. Для этого уменьшают толщину слоя фоторезиста, создают более плотный контакт между платой и фотошаблоном, используют параллельный пучок световых лучей, падающих на плату вертикально или под углом, близким к 90°. Параллельность обеспечивают с помощью отражателей, коллиматорных решеток и т. п. Коллимирующие экраны снижают до минимума рассеяние света. Применение отражателей позволяет получить более равномерную освещенность на значительных полях (порядка 600x600 мм). Однако специальными коллиматорами и отражателями можно лишь частично добиться равномерности освещенности. На небольших полях, например на узкой полосе, эта проблема решается проще. На установках, выпускаемых отечественной промышленностью, производится экспонированпе плат больших размеров, которое ведется узкой световой полосой, перемещающейся по рабочей площади.

В комплекс Печать-1 входит принципиально новая установка для экспонирования рисунка схемы, где используется двусторонний движущийся источник света (рис. 6.6). Платы с нанесенным на поверхность светочувствительным слоем на основе ПВС или ФП-383 совмещаются с фотошаблоном и укладываются в загрузочные рамы. В процессе работы нижний и верхний источники света с регулируемой скоростью перемещаются над и под вакуумными рамами, обеспечивая при помощи коллиматора-диффузора равномерное облучение поверхности платы. Можно осуществлять как одно-, так и двустороннее экспонирование. Установка позволяет производить последовательно экспозицию на двух рамах. При экспонировании на одной раме производится перезарядка другой. Обеспечивается мгновенный и контролируемый манометром вакуумный прижим и соответственнобыст-

5-272 65

рое отключение вакуума. В конструкции рамы нет дополнительных затягивающих устройств. Время экспонирования зависит от типа и толщины фоторезиста. Температура в рабочем поле установки при экспонировании не должна превышать 308 К. Предусмотрено водяное охлаждение осветительных ламп для предотвращения перегрева пленок рам. В установку встроено блокирующее устройство, останавливающее источник света в случае внезапного раскрытия створок рам. Рекомендуется

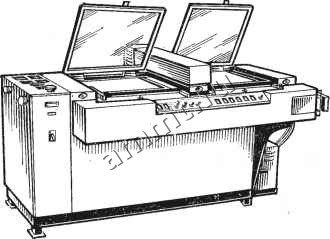

Рис. 6.6. Установка для экспонирования печатных плат с передвижным источником света.

начинать работу на установке только через 10 ... 12 мин после включения ламп, что обусловливается техническими требованиями эксплуатации. Не рекомендуется также часто включать и выключать лампы, так как это влияет на продолжительность эксплуатации источника света.

Основные технические характеристики

Размеры загрузочных рам. мм ... . 740X500

Количество рам, шт......... 2

Толщина пакета, закладываемого в

раму, мм............ 0,5... 12

Прижим пакетов.......... вакуумный

Источник света-ртутно-паровая лампа высокого давления типа ДРТСк-1000-0

Скорость передвижения каретки,

мм/мин........... . 100... 1400

Мощность, кВт.......... 6

Габаритные размеры, мм...... 2250X1100X1500

Масса, кг............. 400

Рекомендуется эксплуатировать установку в помещении с кондиционированием.

В последнее время наметилась тенденция к производству экспонирующих установок конвейерного типа, что имеет немало положительных сторон: нет вакуумных рам и громоздкого оборудования для создания вакуума, исключается образование воздушных пузырей между шаблоном и заготовкой платы, ухудшающих качество экспонирования. В конвейерных установках используются унифицированные кассеты для совмещения и удержания плат и шаблонов, закрепленных на бесконечном троссе, который с определенной скоростью протягивает эти кассеты через световой коридор . В некоторых конструкциях плата с фиксированным на ней фотошаблоном втягивается в зону экспонирования прозрачными надувными валами, внутри которых располагаются источники света. В США, например, выпускается конвейерная установка, допускающая непрерывную загрузку заготовок и автоматическое двустороннее экспонирование их; производительность ее 2000 плат/ч, максимальная ширина платы 305 мм.

Нестабильность копировальных и защитных свойств ПВС в зависимости от климатических условий, недостаточная кислого- и щелочестойкость, трудности автоматизации процесса получения рисунка -все это привело к необходимости использования и других фоторезистов.

Фоторезисты на основе диазосоединений

В зависимости от химического строения диазосоеди-нения могут быть позитивными и негативными, наиболее широко применяются позитивные резисты.

Светочувствительность диазосоединений обусловлена наличием в них групп, состоящих из двух атомов азота -N=N-.

Патент Франщ1и № 2095074.

5 67
