I I

ми контактные -площадки используются для пайки выводов внахлест. При втором способе столбик для соединения первого и второго слоев образуется не из фольги, а гальваническим наращиванием меди, начиная от фольги через перфорированное отверстие в стеклоткани до верхней границы ее и даже несколько выше. Схема изготовления МПП по второму способу приведена на рис. 12.14.

При изготовлении МПП этим методом важен контроль состояния поверхности контактных выступов. Не допускается вытекание лака или клея (в процессе прессования) на поверхность контактных переходов-столбиков, так как, во-первых, это уменьшает площадь контактирования и, во-вторых, приводит к плохому качеству гальванического осадка меди. На рис. 12.15 показан шлиф поперечного сечения МПП. Метод послойного наращивания обеспечивает надежные межслойные соединения, однако весьма трудоемок, дорог и длителен из-за невозможности проведения параллельных технологических операций.

Метод металлизации сквозных отверстий. Этот метод является сравнительно простым при изготовленци много-

Рис. 12.15. Шлиф поперечного сечения МПП, изготовленной методом послойного наращивания.

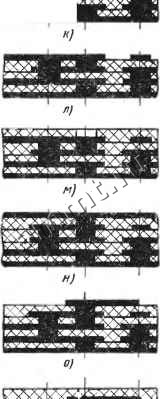

Рис. 12.14. Схема технологического процесса изготовления МПП методом послойного наращивания: а - изготов.чение заготовок стеклоткани и фольги; б - получение диэлектрика прессованием стеклоткани, нанесение клея на диэлектрик, перфорирование ди-э.1сктрика; в - напрессовывание первого слоя перфорированного диэлектрика на фольгу; г - гальваническое наращивание столбиков меди - контактных пе-реходсв, химическое и гальваническое меднение поверхности Диэлектрика; о - получение рисунка схемы 2-го слоя, травление меди с пробельных мест, удаление защитного слоя рисунка схемы (раздубливание); е - напрессовывание 2-го слоя перфорированного диэлектрика; Ж - выполняется в соответствии с пунктом г; 3 - получение рисунка 3-го слоя, последующие операции выполняются в соответствии с пунктом д; и - напрессовывание 3-го слоя перфорированного диэлектрика; к - выполняется в соответствии с пунктом г; л -получение рисунка 4-го слоя, последующие операции выполняются в соответствии с пунктом д; м - напрессовывание 4-го слоя перфорированного диэлектрика; н - выполняется в соотвегствии с пунктом г; о - получение рисунка Е-го слоя, последующие операции выполняются в соответствии с пунктом д; п - напрессовывание диэлектрика; р - получение рисунка схемы наружного слоя на фольге, нанесение защитного металлического покрытия, удаление защитною слоя рисунка схемы (раздубливание), травление медн с пробельных мест, осветление защитного металлического покрытия, механическая обработка МПП.
