ся, пока не будет достигнута точка, когда последнее перемещение окажется меньше некоторой заранее заданной величины. Это и есть решение системы уравнений для сил, которое определяет расположение компонентов на плате. Зная координаты компонентов, приступают к разработке программы для прокладки проводников, связывающих компоненты. Прокладка проводников должна обеспечить соединение всех одноименных точек электрической схемы между собой так, чтобы при этом не пересекались пути проводников различных узлов. Кроме того, распределение путей для проводников должно происходить с учетом полного использования имеющегося пространства.

Для упрощения задачи вначале пытались решить ее с помощью Г-образных проводников, т. е. проводников, создаваемых взаимно перпендикулярными отрезками. Однако таким способом удается получить решение не в любом случае. Тогда для решения поставленной задачи был использован волновой алгоритм Ли. Принцип алгоритма заключается в следующем. При проведении соединения между ячейками С и N на рабочем поле моделируется распространение волны от ячейки С (источника волны) до ячейки N. При распространении волны исследуются ячейки, расположенные вокруг ячейки С, и поэтому для реализации алгоритма требуется большое количество вычислений. В связи с этим был предложен метод встречной волны, использование которого дает выигрыш во времени в два раза.

По алгоритму встречной волны обе ячейки, которые необходимо соединить, являются источниками распространения волны. Каждой из двух соединяемых точек присваивается номер: одной - номер 1, а другой - больший номер, например, 100. Начиная с точки 1, делается первый шаг (шаг - это участок пути проводника по направлению ко всем близлежащим участкам ортогональной матрицы). Если установлено, что близлежащие участки свободны, им присваивается номер 2. При движении от точки 2 продолжается анализ смежных участков; если они свободны, то получают номер 3 и т. д. В то же время аналогичные операции проводят в обратном направлении от точки 100 к точкам 99, 98, 97 и т. д. Просматривая всю плату, ЭВМ наносит при первом сканировании номера 2 и 99, при втором - 3 и 98 и т. д. В результате наружные участки счетных площадей полу-

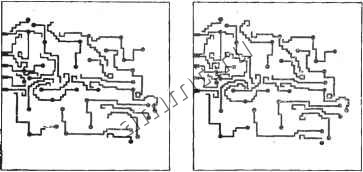

Рис. 3.4. Последовательность шагов при прокладке печатных проводников.

чают сближающиеся номера. Когда обе счетные площадки пересекаются, заканчивается прокладка пути. Затем ЭВМ переходит к обработке информащш для следующей группы точек, которые нужно соединить. На рис. 3. 4 показана последовательность шагов при прокладке печатных проводников. Здесь в качестве примера упрощенно показан один из общих принципов решения задачи машинного проектирования печатных плат. На практике эта задача значительно сложнее.

При проектировании в постоянную память машины заранее вводится необходимая информация, т. е. конструкторские, технологические и другие требования к плате. Быстродействие ЭВМ позволяет с учетом всех заданных условий в процессе решения поставленной задачи проанализировать необходимое количество вариантов и выбрать оптимальный. Конструктору для решения подобной задачи потребовалось бы в сотни и тысячи раз больше времени. Однако проектирование печатных плат на ЭВМ всегда строится по принципу диалога человек - машина. Таким образом, с помощью ЭВМ можно, исходя из введенной принципиальной электрической схемы, получить монтажную схему, а в данном случае послойный чертеж (в виде перфоленты) многослойной печатной платы.

Принципы конструирования оборудования для изготовления печатных плат

Оборудование, применяемое для изготовления печатных плат, за последние 5 лет коренным образом изменилось: от кювет, ванн и других разрозненных единиц примитивного оборудования, где выполнялись отдельные физико-химические операции, перешли к созданию многофункциональных автоматических линий. При конструировании оборудования учитывался принцип непрерывности выполнения технологических операций. Основные преимущества непрерывных процессов:

- непрерывный выпуск печатных плат (ПП);

- более легкое автоматическое регулирование v возможность полной механизации;

- устойчивость технологических режимов и соответственно большая стабильность качества получаемых плат;
