Техническая характеристика установки очистки растворов после проявления - дистиллятора (рис. 6.12)

Производительность, л/ч...... 100

Мощность, кВт.......... 15

Габаритные размеры........ 1270X830X1130

Масса, кг............ . 425

Новые работы в области фотохимии направлены на создание фоторезистов, которые позволяют существенно усовершенствовать технологический процесс изготовле-

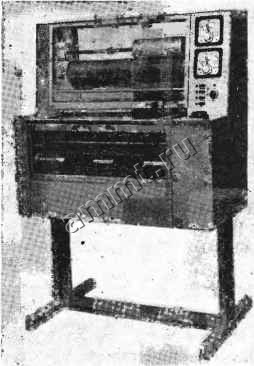

Рис. 6.9. Установка для нанесения пленочного фоторезиста.

НИЯ печатных плат. В США запатентован теплочувстви-тельный резист. Чувствительность материала связана

Патент США № .3547629. 6*

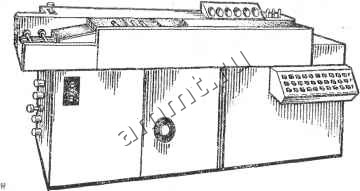

Рис. 6.10, Установка для проявления пленочного фоторезиста.

С воздействием не света, а тепловой энергии, выделяемой лампой-вспышкой. Под воздействием тепла слой материала (одновременно он же является резистом, устойчивым к воздействию травителей) подвергается пиролизу и не требует дополнительной обработки-проявления. Поэтому процесс переноса изображения состоит только из фотоэкспозиций (несколько миллисекунд) негатива. Этот резист представляет собой двуслойный материал -

Рис. 6.11. Установка снятия пленочного фоторезиста.

Рис. 6.12. Установка очистки растворов после проявления - дистиллятор.

НИЖНИЙ слой, черненый (нитроцеллюлозный лак с пигментом типа угольной сажи) играет роль теплоотвода, поэтому основное количество тепловой энергии концентрируется в верхнем, более светлом и прозрачном слое, обладающем пиролитическими свойствами. Слои наносятся на фольгированный материал платы, сначала производится экспонирование негатива, затем травление незащищенных фоторезистом участков и удаление фоторезиста (в спиртах, бензолах и кетонах). Помимо высокой производительности метод позволяет получить повышенную разрешающую способность.

В Японии разработана новая технология изготовления печатных схем на базе использования фотохимической реакции. На поверхность подложки наносится слой светочувствительного материала - серебряных солей органических ислот (винной, глутаминовой), после чего на покрытой поверхности световым карандашом вычерчивается рисунок, соответствующий топологии схемы. При этом происходит фотодиссоциация светочувствительного материала, сопровождающаяся, например, вы-
