Суика) вводится в блок управления, преобразующий ее в импульсы для шаговых двигателей. Координатный стол перемещается относительно неподвижного осветителя с помощью прецизионных винтов.

Координатограф с цифровым программным управлением Мин-ск-еООО представлен на рис. 4.2; устройство для кодирования принципиальных схем, чертежей и из-

Рис. 4.4. Устройство кодирования чертежей печатных плат Минск-2002 .

Таблица 6

Техническая характеристика устройств типа Минск

Сравниваемые данные

Минск-2000

Минск-аО!

Минге-2002

Размер рабочего стола, мм Точность перемещения стола, мм

Максимальная скорость перемещения стола, мм/с

Ширина экспонируемой линии, мм

Масштаб эскиза

Величина элементарного перемещения (шаг), мм

500X500 ±0,05

0,3...4,0 0,025

500X500 ±0,05	50СХ5С0 +0,05
0,2...0,4
1:1; 1:2; 2:1; 4:1 0,025	1:1; 2:1; 4:1 0,025

готовления фотошаблонов световым лучом Минск-2001 - на рис. 4.3; устройство кодирования чертежей печатных плат Мииок-2002 - на рис. 4.4.

Сравнительные данные о трудоемкости (в часах) изготовления фотошаблонов двусторонней печатной платы 140X140 мм ручным и автоматическим способами с применением координатографа Минок-2001

Этапы разработки Ручной Автоматический

Разработка белка
Подготовка исходных данных
Получение перфоленты
Изготовление подлинника
Изготовление оригинала рисунка пе-
чатной платы
Экспонирование фотошаблона
Итого:	80,5

Таким образом, применение координатоскопа и координатографа позволило на порядок повысить производительность труда при изготовлении фотошаблонов.

5. Подготовка поверхности и подтравливание диэлектрика

От состояния поверхности фольги и диэлектрика во многом зависит адгезия наносимых впоследствии слоев. Качество подготовки поверхности имеет одинаково важное значение как при нанесении фоторезиста, так и при осаждении металла. В настоящей главе рассматриваются наиболее распространенные методы подготовки поверхности.

Подготовка поверхности фольги

В отечественной промышленности широко используются химические и механические способы подготовки, а также при необходимости их сочетание. Вид подготовки зависит от качества фольги, диэлектрика и защитного покрытия (ингибиторной пленки), которое иногда наносится на поверхность фольги. В комплекс Пе-

чать-1 входит автоматическая конвейерная линия химической подготовки поверхности (рис. 5.1).

Основные технические характеристики

Размеры обрабатываемых заготовок, мм:

максималы1ый......... 500X500

минимальный.......... 140X150

толщина ........... 0,1...3,0

Ширина конвейера, мм....... 650

Скорость конвейера, м/мин..... 0,2. ..0,9

Температура нагрева жидкости, К до 323

Мощность, кВт.......... 21

Габаритные размеры, мм...... 10 125X1405X1410

Масса, кг............. 2000

Эта линия служит для химической подготовки поверхности одно- и двустороннего фольгированного диэлектрика перед нанесением фоторезиста. Автоматиче-

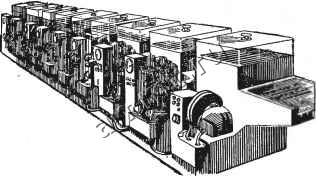

Рис. 5.1. Автоматическая линия химической подготовки поверхности фольгированного диэлектрика.

екая линия компонуется из следующих модулей: обезжиривания; промывки в горячей воде; промывки в холодной воде; обработки в хромовом ангидриде; промывки в проточной воде; декапирования с промывкой в проточной воде; сушки горячим воздухом. Принцип работы линии основан на непрерывном перемещении заготовок с одновременной обработкой их поверхности конусообразными факелами жидкости, создаваемыми распылителями струйной системы, 40
