Читальный зал --> Малогабаритная радиоаппаратура (свойства) где L - икдуктивиость, мкГ[ D средний, диамвт{> намотки, си; / - длина намотки, см: t - толщина намотки, си; w <->>1исло витков. Еслн задана нндуктнвность и нужно рассчитать число виткоа следует задаться величинами D, I, t и произвести расчет. После этого иеобходнно проверить толщину катушки ио формуле l.3dlw где do -> диаметр провода с изоляцией, мм; /, мм. Если фактическая толщина катушкн отличается от принятой в начале более чем на 10%, следует задаться другими размерами н повторить расчет, Секциошфоваиные катушкн индуктивности (рнс. И1.3) харан-термзуются сравнительно высокой добротностью, пониженной собственной емкостью и меньшим наружным диаметром. Каждая ![]()

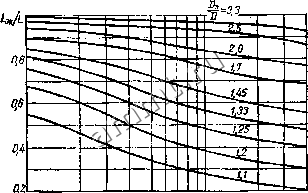

Рис. И1.3. Секционированная катушка ин-Дуктнвкостн. Рнс. И 1.4. Зависимость коэффициента связи между смежными секциями от размеров секций и расстояния между ними. секция представляет собой обычную многослойную катушку с небольшим числом витков. Число секцкй л выбирается от двухдо шести. Расчет индуктивности секционированной катушки сводятся к расчету одной секции. Индуктивность секционированной катушкн, состоящей из п секций, Здесь Lg - нндуктнвность секции; k - коэффициент связи между смежными секциями, зависящкй от размеров секций и расстояния между ннмн. Эта завнснность изображена графически иа рис. П1.4. Отношение b : Dp выбираетсн так, чтобы величина коэффициента связи находилась в пределах 0,25-0,4. Это достигается прн Ь = 21. Каждая секция рассчитывается как обычная катушка (см. выше). Экранированные катушки. Для устранения паразитных связей, обусловленных внешним электромагнитным полем катушки, и влк-иння на катушку окружающего пространства ее эк аннруют, т. е. помещают в замкнутом металлическом экране. Под влиянием экрана изменяются параметры катушки: уменьшаются индуктивность и добротность, увеличивается собственная емкость. Изменение параметров катушки тем больше, чем ближе к ее виткам расположен экран. Индуктивность экранированной катушкн (однослойной нлн тонкой многослойной) можно определить по графику (рнс. П1.5). Здесь по горизонтальной оси отложено ![]() 0,2 q3 Qfi op Рнс. П1.5. Определение индуктивности экранированных катушек. отношение длины намотки к ее диаметру, по вертикальной - отношение индуктивности экранированной катушкн к индуктивности той же катушки без экрана. На графике приведены кривые для различных соотношений между диаметром экрана и диаметром катушкн D. Если экран прямоугольной формы, при расчете пользуются эквивалентным диаметром, равным полусумме диаметров вписанной и описанной окружностей. Экраны для высокочастотных катушек индуктивности изготовляют из меди нлн алюминия толщиной не менее 0,4-0,5 ым. Часто экраны высокочастотных катушек индуктивности снабжены отверстиями для вращения сердечников нлн изменения положения одной из индуктивно связанных катушек. В этих случаях отверстия должны быть минимальными по размеру. Прорези следует располагать перпендикулярно образующей цилиндрического экрана. Правильное и неправильное расположение отверстий прн соосиом расположении экрана н катушкн показано на рнс. П1.6. Катушкн с сердечниками нз немагнитных металлов, характеризующиеся высокой стабильностью, применяются в контурах гетеродинов, широкополосных УПЧ в диапазонах коротких и ультракоротких волн. Материал сердечников-медь, латунь, алю-ннннй. Прн введении сердечника нз немагнитного металла индуктив ность и добротность катушки уменьшаются Причем уменьшение добротности пропорционально уменьшению индуктивности. Минимальные потерн вносятся в катушку сердечинком, наготовленным Рис. 1П.6. Расположение прорезей в экране: / - правильное; S - неправильное. из чистой меди. Прн использовании других металлов увеличение потерь практически пропорционально уменьшению их проводимости по сравнению с чистой медью. Уменьшение индуктивности катушкн при введеянн в нее немагнитного сердечника необходимо учитйвагь при расчете. Для получения заданной нндуктиЕности L, допускающей подстройку в пределах iAL, следует увеличить расчетную индуктивность катушки без сердечника в 1 + AL/L раз (отношение AL/L определяется графически (рнс. П1.7)). ![]() ![]() Рис. П1.7. Зависимость относительного изменения индуктивности от размеров катушки и положения сердечника. Катушкн с сердечниками нз ферромагнитных материалов содержат меньшее число витков при заданной индуктивности н отличаются более высокой добротностью я меньшими размерами. Прн использовании ферромагнитных сердечников можно уменьшить размеры экранов, упрощается подгонка индуктивности. Указанные преимущества могут быть полностью реализованы только в ДВ, СВ И частично в KB диапазонах при малых напряжениях, например в радиоприемных устройствах. При использовании ферромагнитных сердечников снижается стабильность параметров катушек, а также появляется зависимость индуктивности н добротности катушек от амплитуды переменного напряжения н величнны постоинного тока, протекающего через обмотку. -
