Читальный зал --> Малогабаритная радиоаппаратура (свойства) ибольшая допустимая мощность передатчика и род работы в различных диапазонах. Мощностью передатчика считают мощность в антенне либо в контуре оконечной ступени. Однако в практике падиолюбнтелен определение мощности колебаний высокой частоты в контуре затруднительно.Поэтому условились мощность любительских передатчиков определять по ыощности Р, подводныой к оконечному каскаду. Станции третьей категории нмеют мощность до 10 Вт, станции второй категории = до 40 Вт, а станции первой категории - до 200 Вт. g 2. Особенности транзисторных передатчиков Транзисторные передатчики имеют ряд преимуществ перед ламповыми: меньший вес и габариты; высокая надежность и долговечность; высокий к. п. д. (за счет отсутствия цепей накала); мгновенная готовность к работе после включения, поскольку транзисторные схемы не требуют предварительного прогрева; низкое напряжение источников питания, что повышает надежность работы схемы и делает безопасной ее наладку. К недостаткам транзисторных передатчиков следует отнести; существенную зависимость параметров транзисторов, а значит и режима передатчика, от температуры; относительно небольшую мощность; малый коэффициент усиления каскада, что прк прочих равных условиях требует в транзисторном передатчике большего числа каскадов по сравнению с ламповым. В настоящее время мощность коротковолновых транзисторных передатчиков не превышает десятков ватт. С каждым годом растут мощности транзисторов и осваиваются все более высокие частоты. На основании достижений транзисторной технпкн н тенденций ее (аэвития можно заключить, что в недалеком будущем передатчики II, II, а возможно, и I категорий будут полностью транзисторными. § 3. Структурная схема радиопередатчика Структурная схема передатчика (рнс. VIII.I) состоит из возбудителя /, промежуточных каскадав , /, оконечного усплителп мощности IV н модулятора V. Возбудитель в простейшем случае представляет собой автогенератор с плавным днапа-зоиом чаЬтот лнбо с пьезоквар-цевой стабилизацией частоты. Для обеспсченпя высокой стабильности генерируемых колебаний задающий генератор делают маломощным. В некоторых случаях, например в однополосных передатчиках (ОБП*), возбудитель представляет собой сложную схему, в которой формируется однопо-по-сный сигнал. У радиолюбителей ОБП oOosHdqaeTCn обычно SSB (иачальиыын буквами акг-лнискнх слое, означающих передачу одной боковой полосой). Рис. VI и. 1. Структурная схема передатчика: / - задающий генератор; И, III - промежуточные Каскады; IV - оконечный усилитерЧ, мощности; V - модулятор. Промежуточные каскады усиливают мощность до величины, необходимой для возбуждения оконечной мощной ступени - оконечного усилители мощности, и осуществляют развязку между оконечным каскадом и задающим генератором. Эта развязка необходима для обеспечения высокой стабильности частоты передатчика. Промежуточные каскады могут работать усилителями, умножителями частоты, либо усилителями-умножителями, т е. в одном диапазоне каскад работает усилителем, а в другом - умножителем. Умножение частоты уменьшает склонность многокаскадной схемы к самовозбуждению (каскады работают на различных частотах и паразитные связи между ними существенно ослабляются), дает возможность работать в различных диапазонах при задающем генераторе, работающем в одном диапазоне. Это повышает стабильность частоты и упрощает схему передатчика. В табл. VHI. 2 приведено распределение по каскадам частот передатчика, работающего в трех диапазонах; 80-, 40- н 20-метровом. Распределение частот передатчика по каскадам Таблнцй ?
Кап видно пз таблицы, в 80-метровом диапазоне И, 1П н IV каскады являются усилителями. В 40-метровом диапазоне первый промежуточный каскад II работает удвоителем, все остальные - усилителями. В 20-метровом диапазоне удвоение частоты производится в каскадах II и III. Задающий генератор работает в сравнительно узкой полосе частот, одинаковой для всех диапазонов. Оконечный усилитель мощности во всех днапазонах, работает усилителем. Это повышает к. п. д. передатчика, так как усилители имеют более высокий к. п. д., чем умножители частоты. § 4. Генератор с независимым возбуждением Генератор с независимым (внешним) возбуждением на транзисторах является преобразователем энергии источника постоянного тока в энергию переменного тока высокой частоты и одновременно усилителем мощности высокочастотных колебаний. Переменное напряжение возбуждения поступает от предыдущего маломощного каскада. В генераторах с независимым возбуждением применяются схемы с общим эмиттером (ОЭ) и общей базой (ОБ) (рис, vni.2) Схема о общим коллектором ОК не имеет существенных преимуществ и практически не применяется. (ixcmb с ОЭ (рнс VIII.2, а) позволяет получить наибольший коэффициент усиления по мощности Кр, в силу чего в паходвт преп-> мущесвенное применение.

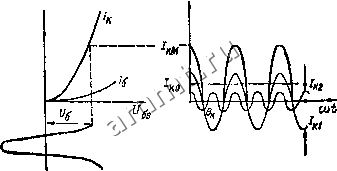

Рис. VIII.2, Схемы генераторов с независимым возбуждением: а - о общим эмиттером, б - о общей базой.  Рис. VIII.S. Работа генератора без отсечкн тока коллекпфа.  Рис. Vni,4, Работа генератора с отсечкой тока коллектора.
