в приемнике применены в основном стандартные детали. Самодельными являются лишь высокочастотные катушкн в.ходных и гетеродинных контуров, монтажная плата, верньерное устройство и корпус приемника. Транзисторы Т2~Т4 могут быть типа П401 - П403, Г1420-П423. Транзистор Tt рекомендуется применить типа П403, П403А или П423, в крайнем случае - П402 или П422. Транзистор Т5 может быть типа П13Б или П14-П16, П39Б, П40-П42 (МП40-МП42), а Т6, Г7 - МП40-МП42, П14~П16, П25, П26 с различными буквенными индексами. Диоды Д1-Д6 должны быть германиевыми, точечными, типа Д2Б--Д2Ж или Д9В-Д9Е,

Конденсаторы С2, С7, С12, С15 типа КД-1а или КТ-2а; С8 типа КСО на 390 пФ + 10%; С5, СП, Ct3, С25, C3I. С32 типа КД-2 (КДС) нли КЛС; С18, С19. С20, С22, С23. С26, С27 типа БМ-2 нли КБГ-И на 0,02-0,03 мкФ; С14, С16, C2t, С24 типа ПСО или КТК-М, КС0-2в на 1000 пФ ±10%. Электролитические конденсаторы типа КЭ-1а или К50-3, ЭМ, Тесла . Конденсатор С29 может иметь емкость в пределах 3,0-15,0 мкФ. Все остальные электролитические конденсаторы - не менее 10,0-20,0 мкФ. Рабочее напряжение конденсаторов С/7, С2$, СЗО может быть 4-6 В, остальных - не менее 10 В. Подстроечные конденсаторы СЗ, С4, С6, СЮ типа КПК-1 или КПК-м на 6-25 или 8-30 пФ. Блок иоиденсаторов переменной емкости (КПЕ) типа еТесла . Переключатель диапазонов стандартный, ножевого типа. Низкочастотные трансформаторы Тр1 и Тр2 - трансформаторы для карманных приемников, выпускаемые школьным заводом Чайка , Возможно применение аналогичных трансфор.\1аторов от приемников Сокол , Селга . Телескопическая антенна от приемников Спидола , Сувенир , Соната . Постоянные резисторы типа УЛМ или МЛТ-0,5, или ВС-0,25, Переменный резистор RW типа ТК-Д или фирмы Тесла на 5-10 кОм, совмещенный с выключателем питания.

Катушки L1, L2 входного контура диапазона KB и гетеродинная катушка L5 намотаны на два цилиндрических каркаса, снабженных подстроечкыми сердечниками типа СЦР-1. Такие каркасы применяются в контурах ПЧ телевизоров Рубин , Знамя и др. Катушка L6 помещена в броневой сердечник типа СБ-1а от ФПЧ приемников 8Рекорд-53 или Родина-52 . Катушки L3, L4 входного контура СВ намотаны на бумажный каркас длиной 30 мм, свободно перемещающийся по ферритовому стержню диаметром 7-8 мм и длиной 140 мм. Катушки фильтров ПЧ (L7-L14) исполь-зуютсн готовые, от приемника Селга . Их ми.жно изготовить самостоятельно; для этого потребуется четыре броневых сердечника из феррита 600НН (Ф-600), с подстроечиымн сердечниками диаметром 2,8 мм и длиной 12 мм, пластмассовой арматурой и металлическими экранами. Намоточные данные всех катушек приведены в табл. ХП. 6.

Монтаж приемника выполнен на плате из текстолита (гетинакса) толщиной 1,5-2,0 мм.

Подробное описание конструкции и методики налаживания приемника из доступных деталей приведено в [4].

Портативный. СВ-ДВ приемник прямого усиления выполнен на шести транзисторах с использованием доступных деталей. Без каких-либо переключений он перекрывает диапазон радиоволн от 300до 2000 м. Диапазон может быть смещен в сторону более коротких волн. Прием осуществляется па внутреннюю магнитную антенну либо на внешнюю антенну с заземлением. Чувствительность приемника в первом случае-около 10 мВ/м, во втором - 300-

15 5-43 *49



Таблица ХП.в Намоточные длимые катушек к приемникд ш доступных деталей

Обозначение по

Число витков

Марка и диаметр провода

Обозна-чзыие по схеме

Чисчо риткан

Марка и диаметр провода

15 1.5

ПЭЛШО 0.4 ПЭЛШО 0,2

50 70

ПЭЛШО 0.L ЛЭВ 6X0,06

L3 L4

55 5

ПЭЛШО 0,12 ПЭЛШО 0,12

70 4

ЛЭВ 5X0.06 ПЭЛШО 0.1

2+3+10

ПЭЛШО 0.4

UI 112

ПЭВ-2 0.1 ПЭЛШО 0,1

2+3+70

ПЭЛШО 0,12

65 ПО

пэв-г 0.1

ПЭЛШО 0,1

Пркыеч акке. Провода марки ПЭЛШО ! ЛЭВ можно замерить на ПЭЛ нлн ПЭВ-1 того !i,e диаметра.

500 мкВ Возможно нспользованне штыревой телескопической антенкы. Приемник питается от батареи из четырех элементов типа 343 или 373 , соединенных последовательно. Ток, потребля-е.ч:ын приемником от батареи: прн минимальной громкости около 10 мЛ, при максимальной громкости - 30 мА. Срок службы такой


ClJm CZ

Ш 5W

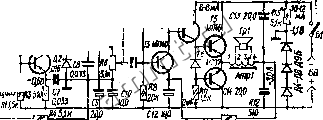

. ХП.20. Схема портативного СВ~ДВ приемника прямого уси ия.

Рис ления

батареи составляет соответственно 300 и 100 ч. Максимальная выходная мощность около 100 мВт, она может быть увеличена до 150 мВт, если приемник питать от батареи напряжением 9 В. Прием-яин сохраняет работоспособность при снижении напряжения батареи до 3 В, Внешние размеры корпуса приемника: 60Х150Х Х256 ым, масса с источником питания около I кг.

Принципиальная схема приемника (рис. ХП. 20) включает маг нитную антенну МА, усилитель ВЧ на транзисторах Т/ и Т2, детектор на диодах Д1 и Д2 я усилитель НЧ на транзисторах ТЗ-Т6, нагруженный на динамический громкоговоритель Гpt мощностью 0,5-1 Вт. Двухсекционный блок КПЕ позволяет при тех же намоточных данных катушек изменять диапазон принимаемых волн.



На рис. XII. 21 показаны схемы трех вариантов включения секций КПЕ. Каждый диапазон может быть несколько смещен в ту или другую сторону измеиенвем положения катушек L1 и L2 иа ферритовом стержне. Стабилизирован ное смещение иа базы транзисторов Т1 и Т2 подается с делителя напряжения, составленного из резистора RI3 н диодов Д4-Дб. Здесь нспользуетси свойство диодов мало изменять напряжение при прохождевяи через нвх тока более 0,6-0,8 мА. Стабилизированное смещение подано на заземленный провод, поэтому плюс батареи ие заземляется. Свизь между транзисторами Т1 и Т2 непосредственная, что позволяет упростить и улучшить систему стабилизации. Для устранения отрицательной обратной связи по ВЧ через резистор R3 эмиттер транзистора Т2 соединен через конденсатор С7 с заземлением . Детектор выполнен на диодах Д! и Д2, включенных по схеме с закрытым входом. Резистор R6 является одновременно нагрузкой детектора к регулятором громкости. Связь усилителя ВЧ с детектором осуществляется через коадеисатор С$. Усилитель НЧ с двухтактным выходным

Рнс. XII.21, ВариаЕ!ты включения секций конденсатора переменной емкости (КПЕ) в схеме рис. Х11.20;

д -для перекрытия диапазона воли от 300 до 2000 ы; б - для Диапазона от 250 до 1500 м; в - для пьааааоиа от 200 до U(J4 м.


каскадом работает на транзисторах различной проводимости: р~п-р [ТЗ, TS) и п-р-п (Т4, Т6). Автотрансформаторный выход позволяет существенно улучшить работу приемника от частично разряженной батареи, а также повысить экономичность приемника в целом.

Транзисторы Tt и Т2 типа П423 можно заменить транзисторами типов П401-П403, П422, Хорошие результаты дают транзисторы типов П416, ГТ309 с любым буквенным обозначением.

В усилителе НЧ можно использовать любые низкочастотные маломощные транзисторы соответствующей проводимости: р-п-р - МП40-МП42; п-р-п - ЛШ38. В оконечном каскаде желательно применить транзисторы с более высоким коэффициентом усиления по току р. Диоды Д1-Д6 должны быть точечными, германиевыми. Пригодны диоды типов Д9Б-Д9Е н Д2Б-Д2Д. Переменный резистор R6 с выключателем питанви В1 типа ТК нли ТК-Д иа 5-10 кОи. Постоянные резисторы иа мощность рассеяния 0,125- 0,5 Вт (УЛМ-0,12, МЛТ.0,25, МЛТ-0,5). Номиналы резисторов могут отличаться от указанных на схеме в пределах ;tl0%. Блок конаенсаторов переменной емкости - КПЕ фирмы Тесла ем-костью 5-380 пФ. Конденсаторы постоянной емкости: С4, С6 типа КЛС, БМ-2 емкостью 0,01-0,05 мкФ или КДС на 5800 пФ С5, С? к С8 - типа БМ-2, МБМ или КЛС емкостью 0,033-0,05 мкФ. Конденсатор СЗ типа КТК-1а нли самодельный емкостью 6,8- 10 пФ. Электролитические конденсаторы типов ЭМ, К50-3 фирмы Тесла иа рабочее напряжение не менее 6 В. Их номиналы могут быть в пределах: С9, СЮ, CI2 - от 10 до 30 мкФ, СП - от 3 до 20 мкФ, С13 и С14 - от 20 до 100 мкФ. Автотрансформатор Ampl имеет сердечник нз пластин Ш8-Ш10, толщина набора 8-10 ым (пригодны сердечники согласующих трансформаторов трансляционных громкоговорителей). Обмотка автотрансформатора содержит

15* 45!
