дйтеля до 120 мВ. Входное сопротивление усилителя 30 кОм. Более подробно простой экономичный усилитель с выходной мощностью до 200 Вт описан в [8].

Высококачественный усилитель для переиосиого приемника с выходной мощностью 300 мВт. На рис. XII.43 приведена схема усилителя, состоящего из четырех каскадов с непосредственными связями. Для получения номинальной мощности на вход усилителя нужно подать сигнал 40 мВ. Неравномерность *эастотной характеристики усилителя в диапазоне частот 50-15 ООО Гц не более + 1 дБ, коэффициент гармоник не превышает 2%, к. п. д. около 78%, ток покоя около 1,5 мА,

В усилителе имеется несколько цепей обратной связи. Для стабилизации режима транзистора применена 100%-ная отрицательная обратная связь по постоянному току с выхода усилителя на эмит-


Рис. XII.4J. Схема высококачественного усилителя для переносного приемника.

тер первого транзисюра, а для уменьшения нелинейных искажений- отрицательная обратная связь по переменному току глубиной 12 дБ. Напряжение обратной связи по переменному току также подается в эмиттер первого транзистора Положительная обратная связь подается с выхода через резистор R8 в цепи баз транзисторов ТЗ и Т4. Положительная обратная связь получается в результате того, что резистор в цепи коллектора транзистора Т2 подключен к плюср источника пнтания через нагрузку усилителя (громкоговоритель), а не непосредственно. Благодаря такому включению на напряжение питания транзистора Т2 наложено переменное напряжение с выхода усилителя. В результате транзистор работает при переменном напряжении питания, изменяющемся от 0,5 до 1,5 напряжения источника питания, и поэтому обеспечивает достаточную мощность на входе выходного каскада,

При повышении температуры окружающей среды до 60° С, а также при изменении питающего напряжения от 4 до 15 В работоспособность усилителя полностью сохраняется при условии полной симметрии плеч выходного каскада.

Правильно собранный усилитель не нуждается в наладке. Рекомендуется лишь проверять симметрию плеч и величину напряжения смещения транзисторов выходного каскада (на резисторе ЮО Ом).



в случае необходимости регулировка производитси подбором ре-зисторов, отмеченных на схеме звездочкой.

Усилитель для переносного магнитофона илн радиоприемника с выходной мощностью 1 Вт. Чувствительность усилителя 0,2- 0,3 В, диапазон воспроизводимых частот 50-10 ООО Гц, входное сопротивление 300 кОм, ток покоя 15 мА, потребляемый ток при номинальной мощности 200 мА, диапазон рабочих температур от О до +40= С.

Схема усилителя приведена на рис. XII.44. Первый каскад с повышенным входным сопротивлением описан на стр. 275. Для регулировки тембра звука служит резистор с сопротивлением


L---- , /

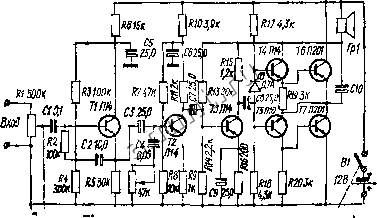

Рис, ХП.44. Схема усилителя с выходной мощностью 1 Вт.

47 кОм, а для температурной стабилизации режима выходного кас* када - диод Д1. Сопротивление звуковой катушки громкоговорителя должно быть равно 5-15 Ом,

Вместо транзисторов типа МПН можно применить транзисторы типа МП13, МП15, МП40, ЛШ41; вместо П!0 - П9А, ПП; вместо П201 - П202, П203. П213, П605. Коэффициент усиления транзисторов по току р должен быть в пределах 20-80, обратный тОк маломощных транзисторов не более !0 мкА. Для снижения уровня шумов усилителя в первых двух каскадах следует применять малотнумящие транзисторы.

Усилитель НЧ радиовещательного приемника Рига-103 . Номинальная выходная мощность усилителя 0,5 ВА (при напряжении сигнала на входе 0,2 В), максимальная - 1,3-1,5 ва, диапазон воспроизводимых частот 50-18 000 Гц, регулировка тембра на высоких и низких частотах в пределах 18-20 дБ.

Схема усилителя приведена на рнс. ХП.45. Выходной каскад выполнен по последовательЕЮй двухтактной схеме без трансформатора. Для увеличения температурной стабильности режима в эмиттерные цепн транзисторов включены резисторы R30 и R$l, а между базами транзисторов Тб аТ7 ~ терморезистор R27, которые установлен рядо.ч с транзнсторэми выходного каскада. Последние

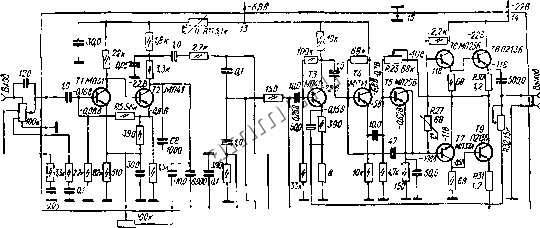

Рнс. XII 45. Схема УИЧ радиоприемника Рига-ЮЗ .
