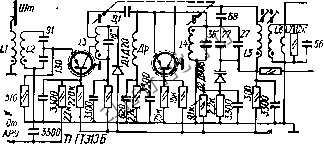

Читальный зал --> Малогабаритная радиоаппаратура (свойства) т22Б г  Ц015 Рис. VII.27. Схема детектора отношений.  НЗет.АРУ Рнс. VI 1.28. Схема детекторного каскада приемника АМ/Ч.Ч сигналов. КУИЧ Рис. VII.29. Схема комбинированного АМ/ЧМ детектора. детекторов шунтируется конденсатором большой емкости, вследствие чего напряжение на нагрузке очень мало изменяется во времени. При изменении амплитуды входного сигнала увеличиваются углы отсечки токов диодов и, следовательно, уменьшается входное сопротивление детекторов. Выбор элементов детектора отношений. Эквивалентные добротности контуров выбираются в пределах 50-75 (па частотах более 6 МГц). Прн этом для хорошего подавления амплитудной модуляции и малых нелинейных искажений необходимо, чтобы конструктивная добротность была в 2-3 раза больше Q, Величины индуитнвностей и емиостей контуров выбираются такими же, как в УПЧ. Индуктивность катушкн L3 выбирается в пределах (0,25-0,5) L1, а добротность - в пределах 40 -60. Конструктивные коэффициенты связи между катушками Lt и L2 а также между L1 и L3 определяются по 1}хзрыулам *св13 СВ1Э К Коэффициент включения первичного контура в цепь коллектора транзистора , .. 400 где - конструктивная добротность первичного контура, - промежуточная частота, МГщ - индуктивность катушки первичного контура, мкГ; gj - выходная проводимость транзистора, мкСм. Если получится I, то принимают = * н параллельно первичному контуру подключают резистор с сопротивлением /?д которое можно определить по форму.че Де /рр - МГц? и - мкГ; g - мкСм. Настройка контуров детектора отношении производится в следующем порядке; 1. На вход детектора от генератора подается напряжение промежуточной частоты, равное 0,1 В. Между точкой А н корпусом гюдключается вольтметр постоянного тока с входным сопротивлением не менее iOO кОм. Вторичный контур расстраивается. Для этого параллельно ему можно подключить конденсатор емкостью 100-150 пФ. Первичный контур настраиваетсв по максвмальноЫу показанию вольтметра, 2. Вольтметр постоянного тока подключается между точкой В и корпусом. Вторичный контур настраивается по нулевому показанию вольтметра (не по минимальному). 3. На вход детектора от генератора подается сигнал с амплитудной модуляцией. К выходу детектора подключается ламповый вольтметр переменного тока. Подбирается величина сопротивления резкстора Rf по минимальному напряжению на выходе детектора. Детекторы комбинированных АМ/ЧМ приемников. В комбинированных АМ/ЧМ приемниках могут применяться отдельные детен- торы для AM н ЧМ трактов либо комбинированные АМ/ЧМ детек* торы. На рно. Vn.28 приведена схема детекторного иаскада прием* пика Рнга-ЮЗ . В нем используются отдельные детекторы для AM к ЧМ трактов. При работе ЧМ тракта влияние первого контура фильтра промежуточной частоты AM тракта устраняется благодаря включению в этот контур дополнительного конденсатора, сопротивление которого для токов промежуточной частоты ЧМ тракта мало. На рно, VII.29 приведена схема комбинированного АМ/ЧМ детектора. 9 11. Блоки УКВ вещательных радиоприемников Входная цепь, УВЧ н преобразователь частоты УКВ диапазона в вещательных радиоприемниках выполняются в виде отдельного блока, который не используется при работе в других диапазонах. Это позволяет избежать коммутации в цепях УКВ. Настройка контуров в УКВ блоках производится конденсаторами переменной емкости и вариометрами с ферритовыми н иенагиитиыми металлн-ческнмн сердечниками. В переносных и автомобильных приемниках применяются, как правило, вариометры. На рнс, VII.30 привецена схема УКВ блока радиоприемника Рига-ЮЗ . Входная цепь собрана по одноконтурной схеме и не перестраивается. Полоса пропускания входной цепи примерно равна КУПЧ -АПЧ  Т2ГТЗт -6,8 8 Рис. VII.30. Схема УКВ блока радиоприемника Рига-103 . диапазону УКВ (табл. VII.I). Первый траизистор работает в каскаде УВЧ, второй - в гетеродинном преобразователе частоты. Первый каскад охвачен АРУ. Для автоматической подстройки частоты гетеродина используется варикап Д2, подключенный к ион-туру гетеродина через конденсаторы. Емкость варикапа зависит от напряженки, поступающего с детектора отношенкй. Для уменьшения перегрузок каскадов и расстройки гетеродина при сильных входных сигналах параллельно контуру УВЧ включен ограничивающий днод Д1, к которому приложено запирающее напряжение. Контуры УВЧ и гетеродина перестраиваются с помопю вариометра с латукнымн сердечниками. Основные данные катушек блока приведены в табл. VII.4. Схема УКВ блока радиоприемника Урал-авто приведена иа рис, VII.31. Входная цепь настроена на среднюю частоту УКВ диапазона. В УВЧ, который собран на первом транзисторе, прн
