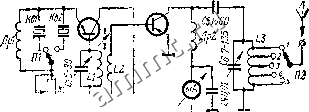

Читальный зал --> Малогабаритная радиоаппаратура (свойства) Для работы с передатчиком могут применяться любые коротковол-jjoBHe антенны несимметричного питания. Можно использовать g[-o также на передвижной радиостанции со штыревой антенной. Для питания передатчика кспользуется аккумуляторная батарея, составленная либо из 18 пуговичных герметизированных кадмнево-никелевых аккумуляторов емкостью 50 нА-ч каждый, лнбо нз гальванических элементов (например, из элементов ФБС). Масса передатчика вместе с источником питания 700 г. Передатчик (рис. ХП. 38) имеет задающий генератор, собранный по схеме с обратной связью на транзисторе Т1, и усилитель мощности (нлн удвоитель), выполненный на транзисторе Т2. В цепь эмиттера транзистора Т! с помощью переключателя П1 может быть   Рис. XII.38. Схема телеграфного KB передатчика с кварцевой стабилизацией. ключей один из кварцев {КВ1 или КВ2). Колебательный контур LlCl в цепи транзистора Т1 настраивается на частоту кварца. Наивыгоднейшее напряжение смещения -станавливается с помощью резистора R1 с переменным сопротивлением, ручка которого вынесена на переднюю панель передатчика. Прн переключении кварцев, в случае попеременной работы на двух частотах, предусмотрена возможность подстройки контура ЫС1 с помищью подвижного сердечника из карбонильного железа. Подстройка производится ручкой, вынесенной на переднюю панель передатчика. Телеграфная манипуляция осуществляется в цепи эмнттера транзистора Т/. Напряжение ВЧ. снимаемое с коьтура UC1, подается на базу транзистора Т2. Второй каскад передатчика включен по схеме параллельного питания. Для контроля работы этого каскада в цепь коллектора транзистора Т2 включен миллиамперметр постоянного тока на 10 мА. Колебательный контур L3C6 подключен к коллектору транзистора Т2 через разделительный конденсатор С5 С цо-мощью конденсатора переменной емкости С6 осуществляется нерб-стройка контура L3C6 в пределах 7-14 МГц. Передатчик рассчитан на работу с простейшими однофидер-нымн антеннами, работающими в режиме бегущей волны, или с четвертьволновым вибратором. Оптимальная связь с антенной подбирается переключением отводов катушки L3 $ ромощь переключа- Катушки индуктивности передатчика - самодельные, их данные приведе!1ы в табл. XII. 14. Для намотки катушек использованы полнстироловые каркасы от катушек коротковолнового диапазона приемника Звезда . Каркас для катушек L1L2 протачивается до диаметра 12 мм. После этого производится намотка на него обеих иатушек. Расстояние между катушками 2 мм. В карбонильный сердечник у этого каркаса запрессовывается латунная шпилька диаметром 3 мм и длиной 30 мм. Для запрессовки шпильки в карбонильном сердечнике следует сверлом диаметром 2,9 мм просверлить отверстие глубиной 10 мм, прогреть шпильку паяльником н вогнать ее в просверленное отверстие. На свободном конце шпильки закрепляется ручка подстройки. Каркас катушек приклеивается с помощью клея БФ к ма- Таблица ХП.И Намоточные данные катушек индуктивности и ВЧ дросселей телеграфного KB передатчика с кварцевой стабилизацией

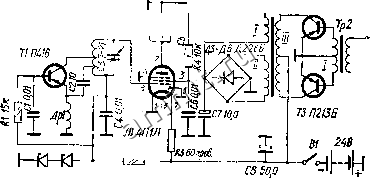

* Катушка L3 намотана медным посеребренным проводом и имеет отводы от 5, 6, 7, 6 и 10-го витков. ленькои планке нз органического стекла или гетинакса и потом закрепляется двумя винтами на вертикальной панели шасси передатчика. Дроссели Др1 и Др2 намотаны на каркасах нз органического Стекла. Обмотка разбита начеты-ре секции по 200 витков провода в каждой. Конденсаторы С! аСб - малогабаритные подстроечные с воздушным диэлектриком. Конденсатор С1 укрепляется на горизонтальной панели, ось его имеет шлиц. Настройка С6 выведена на вертикальную панель передатчика. Кварцевые пластины KB! W К В2 с резонансными частотами 7000 и 7025 кГц взяты с малогабаритными кварцедержателя-ми. Передатчик имеет защитный кожух размерами I05X 103X X 73 мм. Описание конструкции и Уетодика наладки телеграфного KB передатчика приведены в [И]- Транзисторно-ламповый AM передатчик на 28 - 30 МГц. В отличие от схем портативных передатчиков средней мощности KB и УКВ диапазонов, использующих для питания анодной и экран-Hoff цепей генераторной лампы специальный преобразователь напряжения, схема, изображенная на рис. XII. 39, обладает повышенной экономичностью и простотой конструкции. В качестве источника анодного напряжения в ней используются мощный модулятор и выпрямитель. Модуляционный трансформатор Tpl имеет две повышающие обмотки - модуляционную и питающую. Напряжение, снимаемое С питающей обмотки II, выпрямляется и через модуляционную обмотку I подается на анод выходного каскада {Л1), работающего в режиме анодпо-экранной модуляции. Модулятор работает в режиме В и имеет высокий к. п. д. (до 70%). Так как анодное напряжение пропорционально напряжению модуляции, в данной схеме осуществляется модуляция с управляемой несущей (CLC), что значительно повышает экономичность. Задающий генератор собран по схеме с общей базой на транзисторе Т1 (диапазон 28-29,7 МГц) .и дает напряжение возбжде-ния около 2530 В, Транзистор TI работает при несколько повы- шенном напряжении на коллекторе, поэтому может потребоваться специальный отбор качественных экземпляров. Дроссель Др1 намотан на резистор ВС-2 со снятым проводящим слоем и имеет 250 витков провода ПЭЛ 0,2. Катущки L1 и L2 содержат по 12 витков провода ПЭЛ 1,2. Диаметр катушек 12 мм, длина намотки 20 мм. Отводы в катушке L1 - от 2 и 6-го витков. Катушка LS имеет два витка и расположена на расстоянии 2 мм от холодного конца катушки L2. Трансформатор Тр1 намотан на сердечнике Ш20Х20; обмотки I и И содержат по 1000 витков ПЭЛ 0,1, обмотка П1 - 200 витков ПЭЛ 0,62 с отводом от середины. Трансформатор Тр2 намотан на сердечнике Ш12Х12, обмотка I имеет 300 витков с отводом от середины, обмотка И - 450 витков провода ПЭЛ 0,41. Передатчик собран на вертикальном алюминиевом шасси 60X250 мм. Каишенне Ы нот предо. УНЧ 0  R22GQ Рис ХП.39, Схемз транэисторно-ламлового AM передатчика иа 2S-30 МГц, Испытания показали, что передатчик обеспечивает удовлетворительное качество модуляции. Схема транзисторно-ламнового передатчика описана в [38]. Передатчик на шести транзисторах. Основные технические дан-иые: диапазон рабочих частот - 28-29,7 МГц; полезная мощность в антенне - 100-150 мВт; модуляция - узкополосная частотная; количество каскадов по ВЧ -три (транзисторы П4И); количество каскадов по НЧ -два (транзисторы П13); источник питания -12 В; ток, потребляемый от источника питания,- 80 мА. Схема передатчика приведена на рис. XII.40. Высокочастотная часть передатчика содержит три каскада: задающий генератор и удвоитель частоты, собранный па транзисторе Т1, эмиттерный повторитель и фазоинвертор (транзистор Т2у, двухтактный выходной каскад, собранный на транзисторах ТЗ и Т4. Низкочастотная часть передатчика содержит два иаскада, собранных иа транзисторах Г5 и Т6 типа П13. С выхода усилите.чя НЧ сигиал поступает на вход частотного модулятора, собранного на диоде Д/. Задающий генератор работает в диапазоне 14-14,85МГц по схемеемкост]юй рехточки с заземленным коллектором. Эмиттер отделен по ВЧ 16 5.43
